รายละเอียดสินค้า:
|
ประเภทแรงดัน: | สูญญากาศ เกจ ดิฟเฟอเรนเชียล | ความกดดันจากการทำงาน: | 1 psi |
---|---|---|---|
ความแม่นยำ: | 0.2% | ประเภทเอาต์พุต: | อนาล็อก |
เน้น: | 26PC01SMT เซ็นเซอร์ความดันอิเล็กทรอนิกส์,เซ็นเซอร์ความดันอิเล็กทรอนิกส์ SMT,เซ็นเซอร์ความดันส่วนต่าง 26PC |

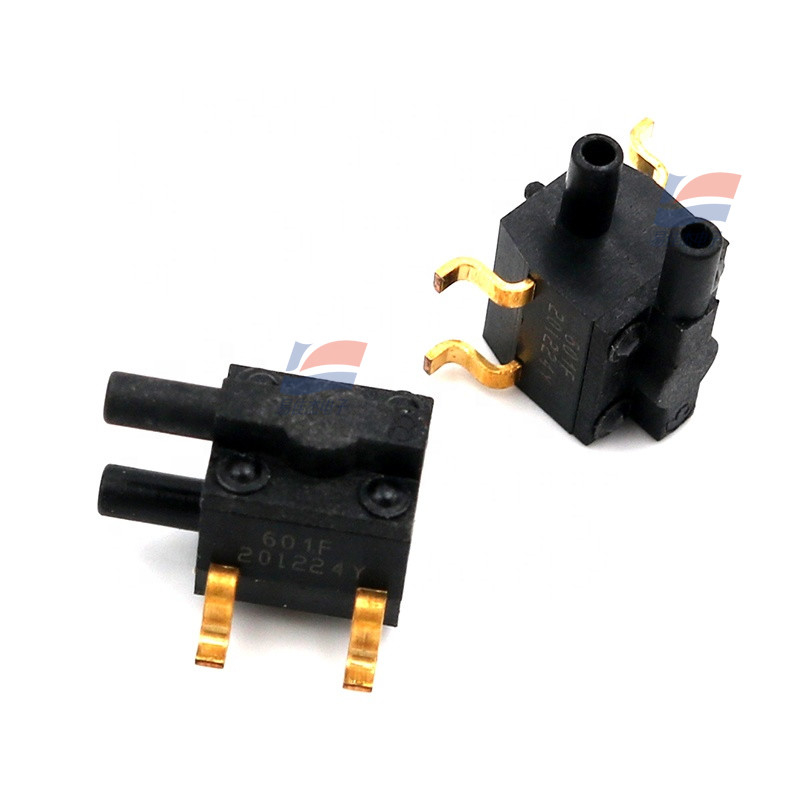

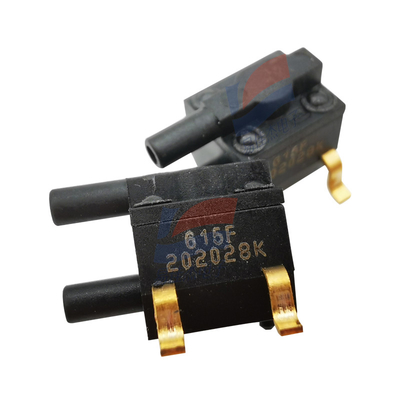

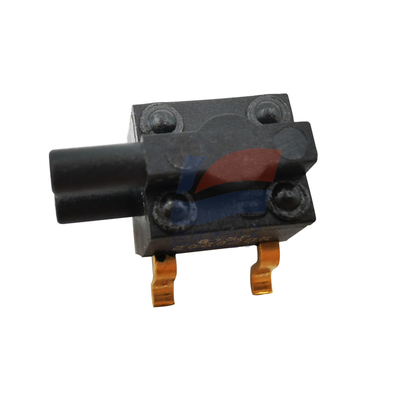

26PC01SMT เพรสเชอร์เซนเซอร์ SMT ซีรี่ส์ 0.5 กรัมให้แรงดันดิฟเฟอเรนเชียล
ข้อมูลทั่วไป
26PC SMT (เทคโนโลยี Surface Mount)
เซ็นเซอร์ความดันประกอบด้วยสี่องค์ประกอบ
สะพานเพียโซรีซิสทีฟเมื่อใช้แรงกด
การเปลี่ยนแปลงความต้านทานของสะพานและเซ็นเซอร์ให้
สัญญาณเอาท์พุตเป็นสัดส่วนกับแรงดันอินพุต
26PC SMT ให้แรงดันไฟฟ้าที่แตกต่างกัน
ได้สัดส่วนกับค่าความแตกต่างของความดันระหว่าง
พอร์ต P2 และพอร์ต P1:
• เมื่อความแตกต่างใน P = P2 – P1 เพิ่มขึ้น
แรงดันไฟต่างกันเพิ่มขึ้น
• เมื่อความแตกต่างใน P = P2 – P1 ลดลง
แรงดันไฟต่างกันลดลง
ข้อมูลจำเพาะ
อุณหภูมิในการทำงาน | -40 °C ถึง 85 °C [-40 °F ถึง 185 °F] |
อุณหภูมิในการจัดเก็บ | -55 °C ถึง 100 °C [-67 °F ถึง 212 °F] |
อุณหภูมิชดเชย | 0 °C ถึง 50 °C [32 °F ถึง 122 °F] |
หมุดจัดตำแหน่ง | หมุดเส้นผ่านศูนย์กลาง 0.86 มม. [0.034 นิ้ว] ขยายผ่าน PCB |
เส้นผ่านศูนย์กลางพอร์ต | เส้นผ่านศูนย์กลาง 1,88 มม. [0.074 นิ้ว] ใช้ท่อ ID 0.59 มม. [0.0625 นิ้ว] มาตรฐาน |
การวางแนวพอร์ต | ขนานกับ PCB (โปรไฟล์ต่ำบนบอร์ด) |
ประสาน SMT |
• Sn 96.5 Ag 3.5 ไม่มีฟลักซ์ที่สะอาด • Sn 63 Pb 37 No Clean Flux |
โปรไฟล์การรีโฟลว์ SMT | อุณหภูมิสูงสุดสูงสุด 260 °C [500 °F] เป็นเวลา 10 วินาที |
ช็อค | ผ่านการทดสอบคุณสมบัติถึง 150 g |
น้ำหนัก | 0.5 กรัม [0.0176 ออนซ์] |
