รายละเอียดสินค้า:
|
ประเภทสินค้า: | โฟลว์เซนเซอร์ | สำหรับ: | ก๊าซแห้ง |
---|---|---|---|
แนว: | 1 ลิตร / นาที | ความแม่นยำ: | +/- 1% การอ่าน |
เน้น: | AWM3300V,เซนเซอร์วัดการไหลของอากาศอุตสาหกรรม Microbridge,เซนเซอร์ MAF แบบขยาย |

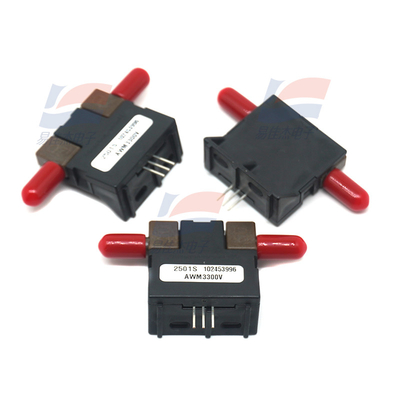

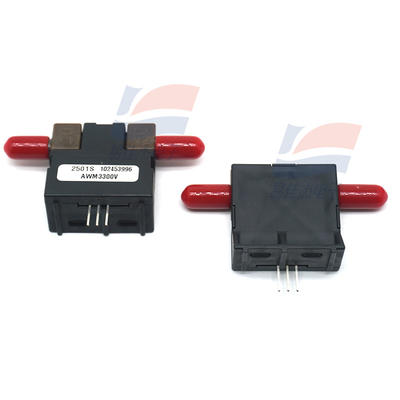

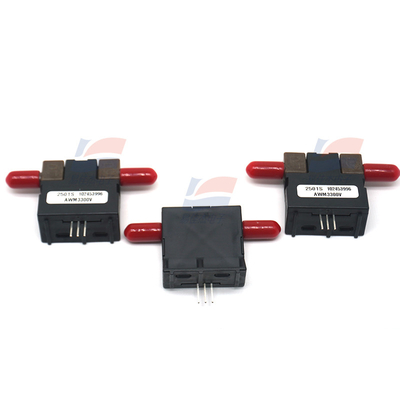

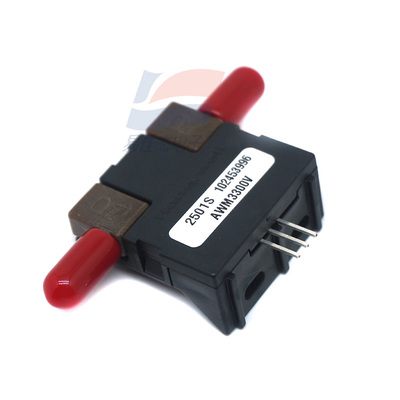

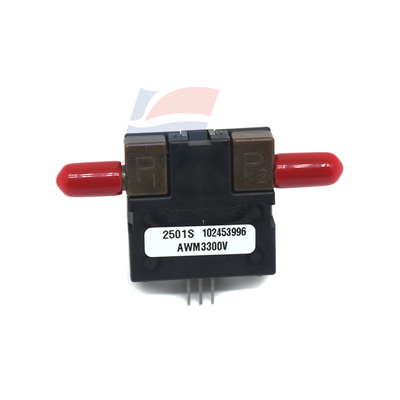

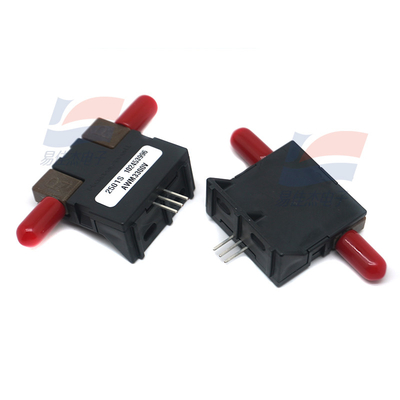

AWM3300V Flow Sensors ใช้ในทางการแพทย์ Microbridge Mass Airflow Amplified
คุณสมบัติ
1 เลเซอร์ตัดเพื่อการปรับปรุงเซ็นเซอร์
ความสามารถในการทดแทนกันได้
1 การตรวจจับการไหลสูงถึง 1.0 SLPM
1 การตรวจจับความแตกต่างของแรงดันต่ำ
เช่นเดียวกับ AWM2000 Series dual
สะพานวีตสโตนควบคุมการวัดการไหลของอากาศAWM3000 Series ได้รับการขยาย;จึงสามารถนำไปใช้เพิ่มได้
เกนและเพื่อแนะนำการชดเชยแรงดันไฟฟ้า
ไปที่เอาต์พุตเซ็นเซอร์แผนผังใน
รูปที่ 3 แสดงวงจรขยายเสียง
บนเซ็นเซอร์นอกจากนี้ วงจรควบคุมฮีทเตอร์ (ดูรูปที่ 1) และการตรวจจับ
วงจรจ่ายไฟของบริดจ์ (ดูรูปที่ 2) เปิดอยู่
ขึ้นแพ็คเกจ
ข้อมูลจำเพาะ:
แรงดันขาออก | 5 V |
แรงดันไฟฟ้าปฏิบัติการ | 8 V ถึง 15 V |
ขนาดพอร์ต | 5.08 มม. |
วัสดุตัวเรือน | ซิลิคอน |
อุณหภูมิในการทำงาน | + 85 C |
อุณหภูมิในการทำงานขั้นต่ำ | -25 C |
หน่วยน้ำหนัก | 10.800 กรัม |
หมายเหตุ:
1. เวลาอุ่นเครื่องเริ่มต้นสำหรับวงจรปรับสภาพสัญญาณคือสูงสุด 1 นาที
2. แรงดันขาออกเป็นอัตราส่วนต่อแรงดันไฟจ่าย
3. อุณหภูมิจะเปลี่ยนไปเมื่อการตรวจจับความแตกต่างของความดันสัมพันธ์กับการเปลี่ยนแปลงความหนาแน่นของก๊าซเหนืออุณหภูมิ(ดูหมายเหตุการใช้งาน 1)
4. อัตราการเปลี่ยนแปลงการไหลสูงสุดที่อนุญาตเพื่อป้องกันความเสียหาย: 5 SLPM/1 วินาที
