รายละเอียดสินค้า:
|
| ชื่อ: | ทรานสดิวเซอร์อุณหภูมิ IC | เอาต์พุตกระแสเชิงเส้น:: | 1 μA/K |
|---|---|---|---|
| ช่วงอุณหภูมิกว้าง:: | −55 ° C ถึง +150 ° C | อุปกรณ์ 2-terminal:: | แรงดันไฟฟ้าใน/ปัจจุบัน |
| ความแม่นยำในการสอบเทียบ (AD590M): | เลเซอร์ตัดแต่งเป็น± 0.5 ° C | ||
| เน้น: | AD590JH เซ็นเซอร์อุณหภูมิความชื้น,เซ็นเซอร์อุณหภูมิความชื้นสองขั้ว,AD590JH Temperature Sensor |
||
คำอธิบายผลิตภัณฑ์:

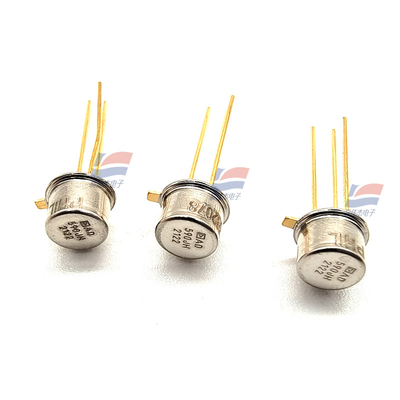

เซ็นเซอร์วัดอุณหภูมิแบบติดตั้งบนบอร์ด AD590JH ชนิดอะนาล็อก
คุณสมบัติ:
AD590 เป็นทรานสดิวเซอร์วัดอุณหภูมิวงจรรวมแบบ 2 ขั้วที่สร้างกระแสเอาต์พุตตามสัดส่วนของอุณหภูมิสัมบูรณ์ สำหรับแรงดันไฟฟ้าจ่ายไฟระหว่าง 4 V ถึง 30 V อุปกรณ์จะทำหน้าที่เป็นตัวควบคุมกระแสคงที่ที่มีอิมพีแดนซ์สูง โดยส่งผ่าน 1 μA/K การตัดแต่งด้วยเลเซอร์ของตัวต้านทานฟิล์มบางของชิปใช้เพื่อปรับเทียบอุปกรณ์ให้มีเอาต์พุต 298.2 μA ที่ 298.2 K (25°C)
AD590 ควรใช้ในแอปพลิเคชันการตรวจจับอุณหภูมิใดๆ ที่ต่ำกว่า 150°C ซึ่งมีการใช้เซ็นเซอร์วัดอุณหภูมิไฟฟ้าแบบเดิมอยู่ในปัจจุบัน ต้นทุนต่ำโดยธรรมชาติของวงจรรวมแบบโมโนลิธรวมกับการกำจัดวงจรสนับสนุนทำให้ AD590 เป็นทางเลือกที่น่าสนใจสำหรับสถานการณ์การวัดอุณหภูมิหลายอย่าง ไม่จำเป็นต้องมีวงจรเชิงเส้น, เครื่องขยายสัญญาณแรงดันไฟฟ้าที่มีความแม่นยำ, วงจรวัดความต้านทาน และการชดเชยรอยต่อเย็นในการใช้งาน AD590
นอกเหนือจากการวัดอุณหภูมิแล้ว แอปพลิเคชันยังรวมถึงการชดเชยอุณหภูมิหรือการแก้ไขส่วนประกอบแบบแยก, การให้ไบอัสตามสัดส่วนของอุณหภูมิสัมบูรณ์, การวัดอัตราการไหล, การตรวจจับระดับของของเหลว และมาตรวัดลม AD590 มีจำหน่ายในรูปแบบชิป ทำให้เหมาะสำหรับวงจรไฮบริดและการวัดอุณหภูมิอย่างรวดเร็วในสภาพแวดล้อมที่ได้รับการป้องกัน
AD590 มีประโยชน์อย่างยิ่งในแอปพลิเคชันการตรวจจับระยะไกล อุปกรณ์นี้ไม่ไวต่อแรงดันไฟฟ้าตกบนสายยาวเนื่องจากเอาต์พุตกระแสที่มีอิมพีแดนซ์สูง คู่บิดเกลียวที่มีฉนวนหุ้มอย่างดีก็เพียงพอสำหรับการทำงานที่ห่างจากวงจรรับสัญญาณหลายร้อยฟุต ลักษณะเฉพาะของเอาต์พุตยังทำให้ AD590 ง่ายต่อการมัลติเพล็กซ์: กระแสสามารถสลับได้ด้วยมัลติเพล็กเซอร์ CMOS หรือแรงดันไฟฟ้าจ่ายไฟสามารถสลับได้ด้วยเอาต์พุตเกตตรรกะ
ไฮไลท์ของผลิตภัณฑ์
1. AD590 เป็นเซ็นเซอร์วัดอุณหภูมิแบบ 2 ขั้วที่ปรับเทียบแล้ว ซึ่งต้องการเพียงแหล่งจ่ายแรงดันไฟฟ้ากระแสตรง (4 V ถึง 30 V) ทรานสมิตเตอร์, ฟิลเตอร์, การชดเชยสายนำ และวงจรเชิงเส้นที่มีราคาแพงนั้นไม่จำเป็นเลยในการใช้งานอุปกรณ์
2. การตัดแต่งด้วยเลเซอร์ที่ล้ำสมัยในระดับเวเฟอร์ควบคู่ไปกับการทดสอบขั้นสุดท้ายอย่างละเอียดช่วยให้มั่นใจได้ว่าหน่วย AD590 สามารถเปลี่ยนกันได้อย่างง่ายดาย
3. การปฏิเสธอินเทอร์เฟซที่เหนือกว่าเกิดขึ้นเนื่องจากเอาต์พุตเป็นกระแสมากกว่าแรงดันไฟฟ้า นอกจากนี้ ความต้องการพลังงานยังต่ำ (1.5 mWs @ 5 V @ 25°C) คุณสมบัติเหล่านี้ทำให้ AD590 ง่ายต่อการนำไปใช้เป็นเซ็นเซอร์ระยะไกล
4. อิมพีแดนซ์เอาต์พุตสูง (>10 MΩ) ให้การปฏิเสธที่ดีเยี่ยมของการดริฟท์และระลอกคลื่นของแรงดันไฟฟ้าจ่ายไฟ ตัวอย่างเช่น การเปลี่ยนแหล่งจ่ายไฟจาก 5 V เป็น 10 V ส่งผลให้กระแสเปลี่ยนแปลงสูงสุดเพียง 1 μA หรือข้อผิดพลาดเทียบเท่า 1°C
ข้อมูลจำเพาะ:
|
ช่วงแหล่งจ่ายไฟกว้าง |
4 V ถึง 30 V |
| แหล่งจ่ายไฟ | 4-30โวลต์ |
| กระแสเอาต์พุตเล็กน้อย @ 25°C (298.2K) | 298.2 |
| ข้อผิดพลาดในการสอบเทียบ @ 25°C |
±5.0-±2.5 |
|
แรงดันไฟฟ้าย้อนกลับ = 10 V |
10pA |
