รายละเอียดสินค้า:
|
| ความดันฮิสเทรีซิส(5) (0 ถึง 50 kPa): | ±0.1 — %VFSS | อุณหภูมิฮิสเทรีซิส(5) (-40°C ถึง +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| ผลกระทบของอุณหภูมิต่อช่วงเต็มสเกล(5): | TCVFSS -1.0 - 1.0 %VFSS | เอฟเฟกต์อุณหภูมิบนออฟเซ็ต(5): | TCVoff -1.0 - 1.0 mV |
| อิมพีแดนซ์อินพุต: | สังกะสี 1000 - 2500 Ω | อิมพีแดนซ์เอาต์พุต: | Zout 1400 - 3000 Ω |
| เวลาตอบสนอง(6) (10% ถึง 90%): | tR — 1.0 — mS | ||
| เน้น: | เครื่องตรวจสอบความดัน |
||
รายละเอียดสินค้า:

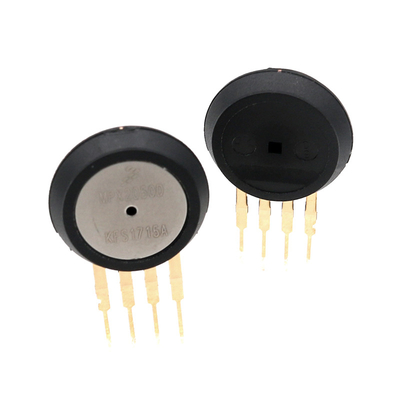

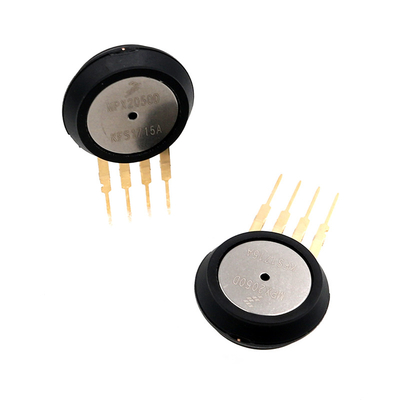

MPX2050D 0-50 kpa (0-7.25PSi) เซ็นเซอร์ความดันฟังก์ชั่นการชดเชยอุณหภูมิในตัวและการสอบเทียบ
คุณสมบัติ:
อุปกรณ์ซีรีส์ MPX2050 เป็นเซ็นเซอร์ความดันแบบซิลิคอน piezoresistive
ให้เอาต์พุตแรงดันไฟเชิงเส้นที่แม่นยำสูง เป็นสัดส่วนโดยตรงกับ
แรงดันที่ใช้เซ็นเซอร์เป็นไดอะแฟรมซิลิกอนแบบเสาเดียวที่มี
สเตรนเกจและเครือข่ายตัวต้านทานแบบฟิล์มบางที่รวมอยู่ในชิปชิปเป็นเลเซอร์
ตัดแต่งเพื่อช่วงที่แม่นยำและการสอบเทียบออฟเซ็ตและการชดเชยอุณหภูมิ
• อุณหภูมิชดเชยมากกว่า 0 °C ถึง +85 °C
• เกจวัดความเครียดแรงเฉือนแบบซิลิคอนที่ไม่เหมือนใคร
• ตัวเลือกแพ็คเกจผู้ให้บริการชิปที่ใช้งานง่าย
• Ratiometric ต่อแรงดันจ่าย
• ตัวเลือกดิฟเฟอเรนเชียลและเกจ
• ±0.25% ลิเนียริตี้
แรงดันไฟขาออกเทียบกับแรงดันต่างกันที่ใช้
แรงดันไฟขาออกของเซ็นเซอร์โดยตรง
ได้สัดส่วนกับความแตกต่างของแรงดันที่ใช้
แรงดันไฟขาออกของดิฟเฟอเรนเชียลหรือเกจเซ็นเซอร์
เพิ่มขึ้นตามแรงกดที่เพิ่มขึ้นที่ใช้กับความดัน
ด้าน (P1) สัมพันธ์กับด้านสุญญากาศ (P2)ในทำนองเดียวกัน output
แรงดันไฟฟ้าเพิ่มขึ้นเมื่อมีการเพิ่มสุญญากาศให้กับ
ด้านสุญญากาศ (P2) สัมพันธ์กับด้านแรงดัน (P1)
ข้อมูลจำเพาะ:
| ช่วงความดันแตกต่าง(1) | POP 0 — 50 kPa |
| การจ่ายแรงดัน(2) | VS — 10 16 Vdc |
| อุปทานปัจจุบัน | Io — 6.0 — mAdc |
| ช่วงเต็มสเกล(3) | VFSS 38.5 40 41.5 mV |
| ออฟเซ็ต(4) | Voff -1.0 — 1.0 mV |
| ความไว | 0.8 — mV/kPa |
| ความเป็นลิเนียร์ | -0.25 — 0.25 %VFSS |
