การบริโภคพลังงาน 60 mW เครื่องตรวจจับการไหลของอากาศที่ได้รับการชดเชย AWM720P1 ความแม่นยําและการออกแบบที่คอมแพคต์

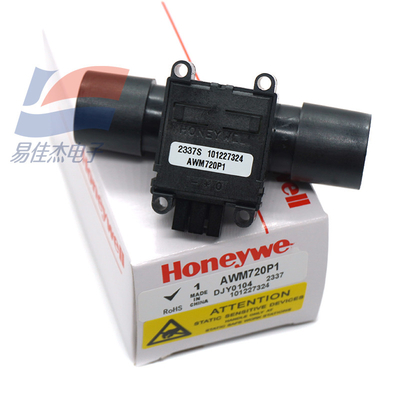

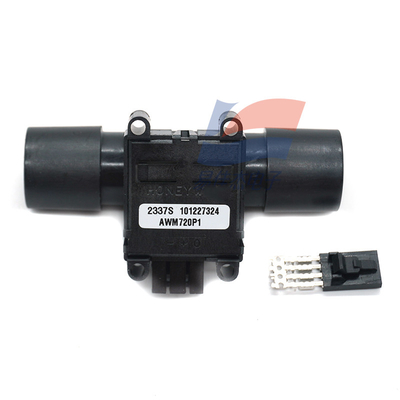

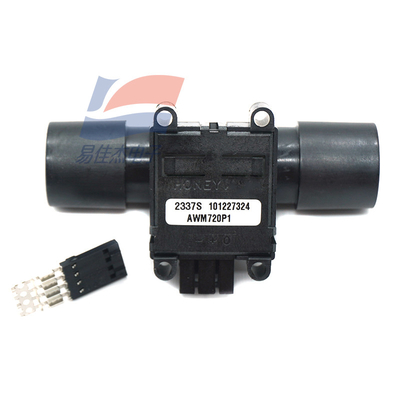

                                                                 เครื่องตรวจจับการไหลของอากาศที่ได้รับการชดเชย AWM720P1

เครื่องตรวจจับการไหลของอากาศ AWM700คําอธิบาย
AWM700 Series, Compensated/Amplified Airflow Sensors ให้การวัดการไหลในสายด้วยห้องไหลเวียนที่ออกแบบเป็นพิเศษเซ็นเซอร์เหล่านี้วัดการไหลผ่านสูงถึง 300 ลิตรมาตรฐานต่อนาที (SLPM) โดยผลักดันความดันทั่วไป 1 inH2O.

AWM700 มีความสามารถในการระยะการไหลผ่านที่สูงในแพคเกจขนาดเล็ก, รวมถึงเวลาตอบสนอง 6 ms. เครื่องตรวจจับเหล่านี้ต้องการปัสดุ 10 Vdc, แต่ใช้พลังงานเพียง 60 mW.

กล่องพลาสติกที่คอมพัคต์ทนความดันเกิน 1720 mbar 172 kPa 25 psi โดยไม่เสียผลงาน เครื่องเชื่อม AMP สามารถเชื่อมได้อย่างน่าเชื่อถือ

AWM700 Series ให้บริการผสมผสานของความน่าเชื่อถือที่ผ่านการพิสูจน์ในเวลา ความแม่นยําสูง และคุณสมบัติการทํางานความแม่นยํา. ความแม่นยําภายในอายุการใช้งานนี้ลดความจําเป็นในการปรับขนาดใหม่.AWM700 วงจรเซ็นเซอร์ทําการขยายและการชําระอุณหภูมิ.

AWM720P1 และ AWM730B5 ได้ถูกพัฒนาเป็นหลักสําหรับตลาดอากาศการแพทย์และตอบสนองความต้องการการทํางานสูงของหลาย ๆ การใช้งานเครื่องมือการแพทย์และการวิเคราะห์

เครื่องตรวจจับการไหลของอากาศ AWM700คุณลักษณะ และ ประโยชน์ สําคัญ
• ท่อระบายน้ําสําหรับช่วงที่สูงถึง 300 SLPM: ให้ความดันต่ําลงในการใช้งานของลูกค้า
• มีความเสถียรสูงในระดับ 0 และระดับเต็ม: ไม่จําเป็นต้องปรับขนาดใหม่ในส่วนใหญ่ของการใช้งาน
• การออกแบบแพคเกจที่คอมพัคเคจ: ใช้พื้นที่น้อยลงในห้องของลูกค้า ซึ่งอาจลดต้นทุนการผลิต; ขนาดของห้องยังสามารถลดลงเพื่อเข้ากับการใช้งานที่จํากัดพื้นที่ได้ง่ายขึ้น
• ความผิดพลาดในเรื่องของความสับสนและการซ้ําซ้ําที่ต่ํา (ต่ํากว่า 0.35% ของการอ่าน)
• เวลาการตอบสนองที่เพิ่มขึ้นของ 6 ms: จับเหตุการณ์การไหลเต็ม
• ใช้พลังงานน้อย: สามารถใช้ในอุปกรณ์พกพาและแอพพลิเคชั่นที่ใช้แบตเตอรี่

เครื่องตรวจจับการไหลของอากาศ AWM700การใช้งานที่อาจเกิดขึ้น
การแพทย์
• เครื่องป้อนออกซิเจนและเครื่องรักษาออกซิเจน
• เครื่องหายใจและเครื่องหายใจ
• เครื่องพัดลม
• ความดันทางหายใจบวกต่อเนื่อง (CPAP)
• เครื่องวางยาสลบ
อุตสาหกรรม
• เครื่องควบคุมกระแสน้ําหนัก
• ระบบโทรคมนาคม
• การควบคุมสภาพแวดล้อม
• การควบคุมเซลล์เชื้อเพลิง
• อุปกรณ์และเลเซอร์ในการปั่นควบคุมก๊าซ

เครื่องตรวจจับการไหลของอากาศ AWM700รายละเอียด

ลักษณะ	ปริมาตร
	AWM720P1	AWM730B5
ระยะการไหล	+200 SLPM	± 300 SLPM
โลเตจการกระตุ้น	10 Vdc ±0.01 Vdc	5 Vdc ±0.01 Vdc
พลังงานไฟฟ้า	8.0 Vdc นิ้ว/10.0 Vdc แบบ/15.0 Vdc สูงสุด	9.0 Vdc นิ้ว/16.0 Vdc สูงสุด
การบริโภคพลังงาน	60 mW
การบรรทุกผลิต: ลม การจัดหา	10 mA แบบ ประมาณ 20 mA
ก๊าซปรับ	อากาศ
การสลับระดับความดัน 0: 25 °C -25 °C [77 °F -13 °F] 25 °C ถึง 85 °C [77 °F ถึง 185 °F] 25 °C ถึง 5 °C [77 °F ถึง 41 °F] 25 °C ถึง 60 °C [77 °F ถึง 140 °F]	-2.0 Vdc % การอ่านแบบ +2.0 Vdc % การอ่านแบบ รางวัล รางวัล	รางวัล รางวัล ± 2.5 % การอ่าน ± 2.5 % การอ่าน
ความผิดพลาดในเรื่องของความสมดุล	± 0.30 % ไทป์การอ่าน	รางวัล
ความสามารถซ้ําและความสับสน	± 0.50 % การอ่านสูงสุด	± 0.035 Vdc แบบ
เวลาตอบสนอง	6 มิเซอร์ไทป	10 มิเซเซอร์
เวลาอบอุ่น	รางวัล	5 s
ความดันลดลงในขนาดเต็ม	25 มาร์บาร์ 250 Pa 1.0 inH20 แบบ	30 mbar 300 Pa 1.2 inH20 แบบ
ความดันเกิน	1720 mbar 172 kPa สูงสุด 25 psi	1034 mbar 103 kPa 15 psi มากที่สุด
ระยะอุณหภูมิ การทํางาน การเก็บรักษา	-25 °C ถึง 85 °C [-13 °F ถึง 185 °F] -40 °C ถึง 90 °C [-40 °F ถึง 194 °F]	5 °C ถึง 60 °C [41 °F ถึง 140 °F] -40 °C ถึง 90 °C [-40 °F ถึง 194 °F]
ความรู้สึกทางทิศทาง	รางวัล	< 0.005 Vdc ความแตกต่างแบบที่ 5 Vdc ความตื่นเต้น ระหว่างสองทิศทางใด ๆ
น้ําหนัก	34 กรัม	23,2 กรัม [0.75 oz]
เครื่องเชื่อม	เครื่องสับ AMP 103956-3 พร้อมเซ็นเซอร์
