รายละเอียดสินค้า:
|
| ความดันฮิสเทรีซิส(5) (0 ถึง 100 kPa): | ±0.1 — %VFSS | อุณหภูมิฮิสเทรีซิส(5) (–40°C ถึง +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| ผลกระทบของอุณหภูมิต่อช่วงเต็มสเกล(5): | TCVFSS –1.0 — 1.0 %VFSS | เอฟเฟกต์อุณหภูมิบนออฟเซ็ต(5): | TCVoff –1.0 — 1.0 mV |
| อิมพีแดนซ์อินพุต: | ซิน 1000 — 2500 W | อิมพีแดนซ์เอาต์พุต: | Zout 1400 — 3000 W |
| เน้น: | MPX2100A เครื่องตรวจจับความดัน,เครื่องตรวจจับความดันชําระค่าตอบแทน,14.5Psi เครื่องตรวจจับความดัน |
||
รายละเอียดสินค้า:

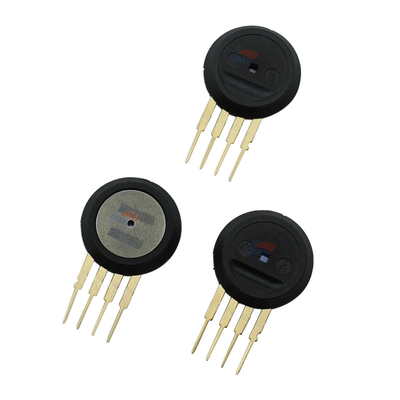

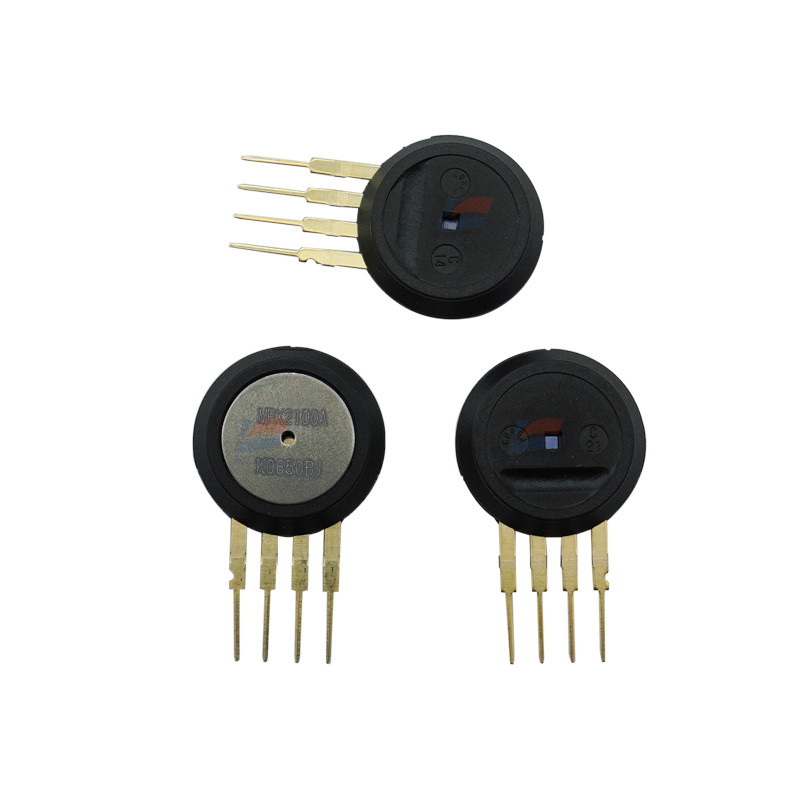

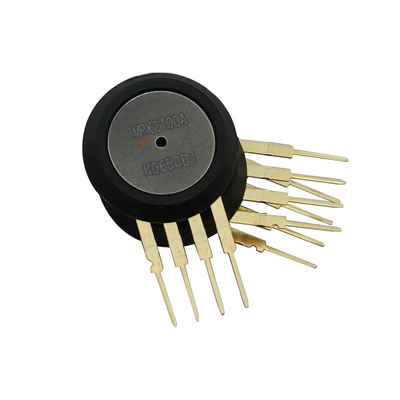

MPX2100A 0-100 Kpa (0-14.5Psi) พร้อมเซ็นเซอร์ความดันชดเชย
คุณสมบัติ:
อุปกรณ์ซีรีส์ MPX2100 เป็นเซ็นเซอร์ความดันแบบ piezoresistive แบบซิลิกอนที่ให้ a
เอาต์พุตแรงดันไฟฟ้าเชิงเส้นที่แม่นยำสูงและเป็นสัดส่วนโดยตรงกับแรงดันที่ใช้
เซนเซอร์เป็นไดอะแฟรมซิลิกอนเดี่ยวที่มีสเตรนเกจและฟิล์มบาง
เครือข่ายตัวต้านทานแบบบูรณาการบนชิปชิปถูกตัดแต่งด้วยเลเซอร์เพื่อช่วงและออฟเซ็ตที่แม่นยำ
การสอบเทียบและการชดเชยอุณหภูมิ
• อุณหภูมิชดเชยมากกว่า 0 °C ถึง +85 °C
• เกจวัดความเครียดแรงเฉือนแบบซิลิคอนที่ไม่เหมือนใคร
• ตัวเลือกแพ็คเกจผู้ให้บริการชิปที่ใช้งานง่าย
• มีให้ในการกำหนดค่าแอบโซลูท ดิฟเฟอเรนเชียล และเกจ
• Ratiometric ต่อแรงดันจ่าย
• ±0.25% ลิเนียริตี้ (MPX2100D)
ตัวอย่างการสมัคร
• ตัวควบคุมปั๊ม/มอเตอร์
• วิทยาการหุ่นยนต์
• ตัวชี้วัดระดับ
• การวินิจฉัยทางการแพทย์
• การสลับแรงดัน
• บารอมิเตอร์
• เครื่องวัดระยะสูง
รูปที่ 1 แสดงแผนภาพบล็อกของวงจรภายในแบบสแตนด์อะโลน
ชิปเซ็นเซอร์ความดัน
ข้อมูลจำเพาะ:
| แรงดันเกิน(8) (P1 > P2) | Pmax 200 kPa |
| แรงดันระเบิด(8) (P1 > P2) | ระเบิด 1,000 kPa |
| อุณหภูมิในการจัดเก็บ | Tstg –40 ถึง +125 °C |
| อุณหภูมิในการทำงาน | TA –40 ถึง +125 °C |
| ช่วงความดัน(1) | POP 0 — 100 kPa |
| การจ่ายแรงดัน(2) | VS — 10 16 Vdc |
| อุปทานปัจจุบัน | Io — 6.0 — mAdc |
| ช่วงสเกลเต็ม (3) MPX2100A, MPX2100D | VFSS 38.5 40 41.5 mV |
