รายละเอียดสินค้า:
|
| ความไว: | V/P — 6.4 — mV/kPa | เวลาตอบสนอง(7): | tR — 1.0 — mS |
|---|---|---|---|
| กระแสไฟขาออกที่เอาต์พุตเต็มสเกล: | IO+ — 0.1 — mAdc | เวลาอุ่นเครื่อง(8): | 20 — ms |
| น้ำหนัก องค์ประกอบพื้นฐาน (เคส 867): | 4.0 กรัม | ||
| เน้น: | เครื่องตรวจจับแรงดันการขยายสัญญาณ,เซนเซอร์แรงดันออกสูง |
||
รายละเอียดสินค้า:

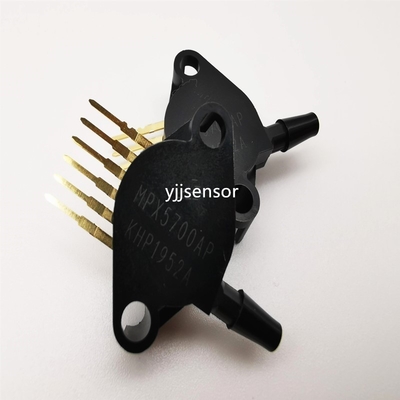

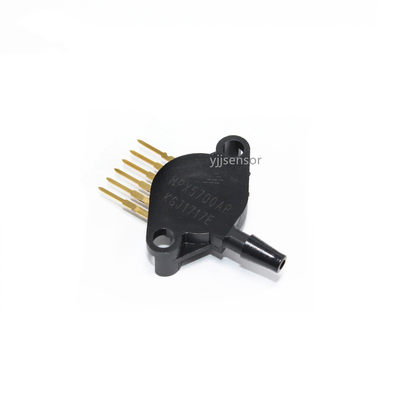

MPX5700AP 0-700 kpa (0-100 psi) การชดเชยอุณหภูมิและการขยายสัญญาณ Integrated High Output Pressure Sensor
คุณสมบัติ:
piezoresistive transducer ซีรีส์ MPX5700 เป็นซิลิกอนเสาหินที่ล้ำสมัย
เซ็นเซอร์ความดันที่ออกแบบมาสำหรับการใช้งานที่หลากหลาย โดยเฉพาะอย่างยิ่ง
ใช้ไมโครคอนโทรลเลอร์หรือไมโครโปรเซสเซอร์ที่มีอินพุต A/Dนี้ได้รับการจดสิทธิบัตร ซิงเกิ้ล
ทรานสดิวเซอร์องค์ประกอบผสมผสานเทคนิคไมโครแมชชีนนิ่งขั้นสูง, การเคลือบฟิล์มบาง,
และการประมวลผลแบบไบโพลาร์เพื่อให้สัญญาณเอาท์พุตแอนะล็อกระดับสูงที่แม่นยำ
เป็นสัดส่วนกับแรงดันที่ใช้
ข้อผิดพลาดสูงสุด 2.5% มากกว่า 0 ° ถึง 85 ° C
เหมาะอย่างยิ่งสำหรับไมโครโปรเซสเซอร์หรือระบบที่ใช้ไมโครคอนโทรลเลอร์
มีให้ในการกำหนดค่าแอบโซลูท ดิฟเฟอเรนเชียล และเกจ
เกจวัดความเครียดแรงเฉือนแบบซิลิคอนที่ได้รับการจดสิทธิบัตร
ส่วนประกอบ Epoxy Unibody ที่ทนทาน
รูปที่ 3 แสดงตัวพาชิพพื้นฐานดิฟเฟอเรนเชียล/เกจ
(กรณีที่ 867)เจลฟลูออโรซิลิโคนแยกผิวแม่พิมพ์
และพันธะลวดจากสิ่งแวดล้อมในขณะที่ปล่อยให้
สัญญาณความดันที่จะถูกส่งไปยังไดอะแฟรมเซ็นเซอร์
(สำหรับการใช้ MPX5700D ในแรงดันสูง, การใช้งานแบบวนรอบ,
ปรึกษาโรงงาน)
ข้อมูลจำเพาะ:
| ช่วงความดันแตกต่าง(1) เกจ, ดิฟเฟอเรนเชียล: MPX5700D สัมบูรณ์: MPX5700A | POP 0-15— 700-700kPa |
| การจ่ายแรงดัน(2) | VS 4.75 5.0 5.25 Vdc |
| อุปทานปัจจุบัน | Io – 7.0 10 mAdc |
|
Zero Pressure Offset (3) เกจ, ดิฟเฟอเรนเชียล: (0 ถึง 85°C) แอบโซลูท (0 ถึง 85 องศาเซลเซียส) |
วอฟฟ์ 0.088 0.184 0.2 0.313 0.409 Vdc |
| เอาต์พุตเต็มสเกล(4) (0 ถึง 85°C) | VFSO 4.587 4.7 4.813 Vdc |
| ช่วงเต็มสเกล(5) (0 ถึง 85°C) | VFSS — 4.5 — Vdc |
| ความแม่นยำ(6) (0 ถึง 85°C) | ± 2.5% VFSS |
