รายละเอียดสินค้า:
|
| แรงดันสูงสุด (P1 - P2): | Pmax 400 kPa | อุณหภูมิในการจัดเก็บ: | Tstg –40° ถึง +125° °C |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | TA –40° ถึง +125° °C | ช่วงความดัน: | POP 15 — 115 kPa |
| การจ่ายแรงดัน(1): | VS 4.85 5.1 5.35 Vdc | ||
| เน้น: | เครื่องตรวจความดันสัมผัสความดันสมบูรณ์ในรถยนต์ |
||
รายละเอียดสินค้า:

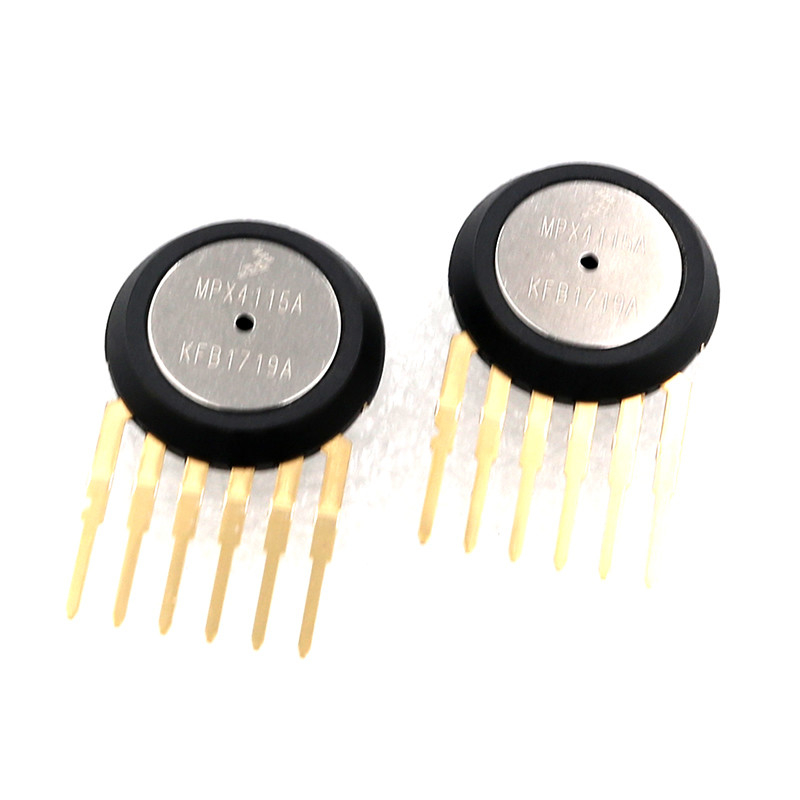

MPX4115A 0-105kpa ยานยนต์ Manifold Absolute Pressure Sensor
คุณสมบัติ:
เซ็นเซอร์ซีรีส์ MPX4115A/MPXA4115A ของโมโตโรล่ารวมเอาแอมป์แบบไบโพลาร์บนชิป
เครือข่ายวงจรและตัวต้านทานแบบฟิล์มบางเพื่อให้สัญญาณเอาต์พุตสูงและอุณหภูมิ
ค่าตอบแทน.ฟอร์มแฟกเตอร์ขนาดเล็กและความน่าเชื่อถือสูงของการรวมบนชิปทำให้
เซ็นเซอร์ความดัน Motorola เป็นทางเลือกที่สมเหตุสมผลและประหยัดสำหรับนักออกแบบระบบ
piezoresistive transducer ซีรีส์ MPX4115A/MPXA4115A เป็นเทคโนโลยีล้ำสมัย
เสาหิน สัญญาณปรับอากาศ เซ็นเซอร์ความดันซิลิกอนเซ็นเซอร์นี้รวมเอาขั้นสูง
เทคนิคไมโครแมชชีนนิ่ง เมทัลไลซ์ฟิล์มบาง และการประมวลผลเซมิคอนดักเตอร์แบบไบโพลาร์ถึง
ให้สัญญาณเอาท์พุตแอนะล็อกระดับสูงที่แม่นยำและเป็นสัดส่วนกับแรงดันที่ใช้
รูปที่ 1 แสดงแผนภาพบล็อกของวงจรภายในที่รวมเข้ากับแรงดัน
ชิปเซ็นเซอร์
ข้อผิดพลาดสูงสุด 1.5% มากกว่า 0 ° ถึง 85 ° C
เหมาะอย่างยิ่งสำหรับไมโครโปรเซสเซอร์หรือไมโครคอนโทรลเลอร์–
ระบบฐาน
ชดเชยอุณหภูมิตั้งแต่ –40° ถึง +125°C
ส่วนประกอบ Epoxy Unibody หรือเทอร์โมพลาสติกที่ทนทาน
(PPS) แพ็คเกจติดตั้งบนพื้นผิว
ตัวอย่างการสมัคร
เครื่องวัดระยะสูงการบิน
การควบคุมอุตสาหกรรม
ระบบควบคุม
สถานีตรวจอากาศและอุปกรณ์รายงานสภาพอากาศ
ข้อมูลจำเพาะ:
| อุปทานปัจจุบัน | Io — 7.0 10 mAdc |
|
ออฟเซ็ตแรงดันต่ำสุด(2) (0 ถึง 85°C) @ VS = 5.1 โวลต์ |
Voff 0.135 0.204 0.273 Vdc |
|
เอาต์พุตเต็มสเกล(3) (0 ถึง 85°C) @ VS = 5.1 โวลต์ |
VFSO 4.725 4.794 4.863 Vdc |
|
ช่วงสเกลเต็ม(4) (0 ถึง 85°C) @ VS = 5.1 โวลต์ |
VFSS 4.521 4.590 4.659 Vdc |
| ความแม่นยำ(5) (0 ถึง 85°C) | ±1.5 %VFSS |
