รายละเอียดสินค้า:
|
| การจ่ายแรงดัน(2): | VS — 10 16 Vdc | อุปทานในปัจจุบัน: | Io — 6.0 — mAdc |
|---|---|---|---|
| ช่วงสเกลเต็ม (3) MPX2100A, MPX2100D: | VFSS 38.5 40 41.5 mV | ความไว: | 0.4 — mV/kPa |
| ความดันฮิสเทรีซิส(5) (0 ถึง 100 kPa): | ±0.1 — %VFSS | ||
| เน้น: | 14.5Psi เครื่องตรวจจับความดัน,MPX2100D เครื่องตรวจความดัน |
||
รายละเอียดสินค้า:

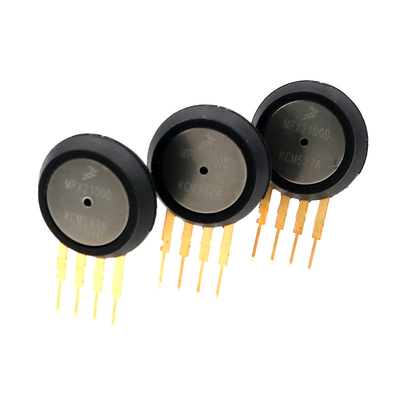

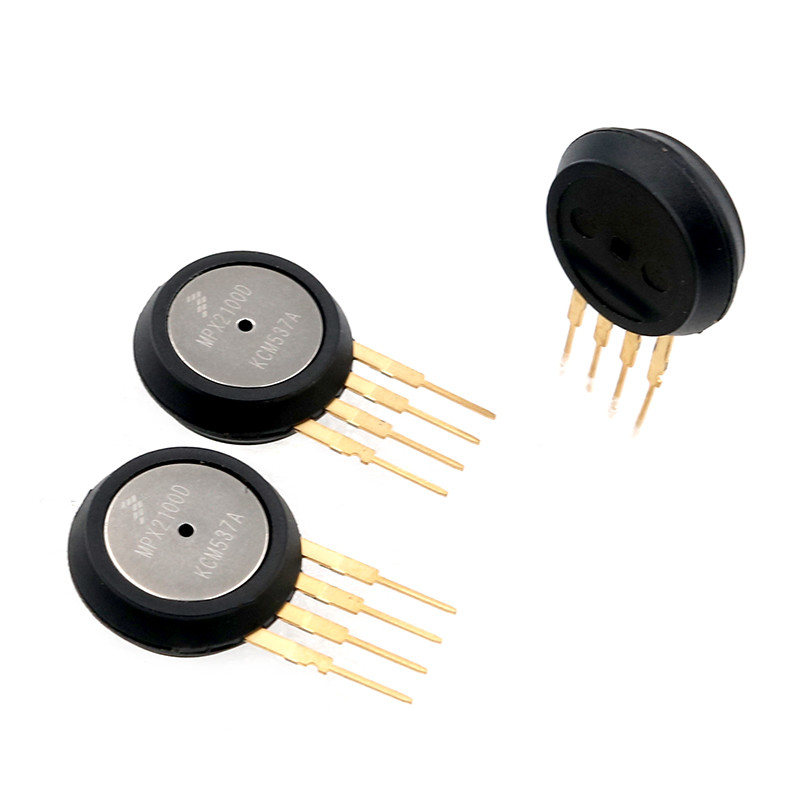

MPX2100D 0-100 kpa (0-14.5PSi) พร้อมเซ็นเซอร์ความดันชดเชย
คุณสมบัติ:
อุปกรณ์ซีรีส์ MPX2100 เป็นเซ็นเซอร์ความดันแบบ piezoresistive แบบซิลิกอนที่ให้ a
เอาต์พุตแรงดันไฟฟ้าเชิงเส้นที่แม่นยำสูงและเป็นสัดส่วนโดยตรงกับแรงดันที่ใช้
เซนเซอร์เป็นไดอะแฟรมซิลิกอนเดี่ยวที่มีสเตรนเกจและฟิล์มบาง
เครือข่ายตัวต้านทานแบบบูรณาการบนชิปชิปถูกตัดแต่งด้วยเลเซอร์เพื่อช่วงและออฟเซ็ตที่แม่นยำ
การสอบเทียบและการชดเชยอุณหภูมิ
อุณหภูมิชดเชยมากกว่า 0 °C ถึง +85 °C
เกจวัดความเครียดแรงเฉือนแบบซิลิคอนที่ไม่เหมือนใคร
ตัวเลือกแพ็คเกจผู้ให้บริการชิปที่ใช้งานง่าย
มีให้ในการกำหนดค่าแอบโซลูท ดิฟเฟอเรนเชียล และเกจ
อัตราส่วนต่อแรงดันจ่าย
±0.25% ลิเนียริตี้ (MPX2100D)
ตัวอย่างการสมัคร
ตัวควบคุมปั๊ม/มอเตอร์
วิทยาการหุ่นยนต์
ตัวชี้วัดระดับ
การวินิจฉัยทางการแพทย์
การสลับแรงดัน
บารอมิเตอร์
เครื่องวัดระยะสูง
รูปที่ 1 แสดงแผนภาพบล็อกของวงจรภายในแบบสแตนด์อะโลน
ชิปเซ็นเซอร์ความดัน
ข้อมูลจำเพาะ:
| แรงดันเกิน(8) (P1 > P2) | Pmax 200 kPa |
| แรงดันระเบิด(8) (P1 > P2) | ระเบิด 1,000 kPa |
| อุณหภูมิในการจัดเก็บ | Tstg –40 ถึง +125 °C |
| อุณหภูมิในการทำงาน | TA –40 ถึง +125 °C |
| ช่วงความดัน(1) | POP 0 — 100 kPa |
