รายละเอียดสินค้า:
|
| ประเภท: | เซ็นเซอร์การไหลของอากาศ | ใช้สําหรับ: | ก๊าซแห้ง |
|---|---|---|---|
| ระยะทาง: | +/ -1 l/ min | ความถูกต้อง: | 0.5 % |
| ความดันออก: | 54.7 มิลลิโวลต์ | แรงดันไฟฟ้าในการทำงาน: | 8 โวลต์ถึง 15 โวลต์ |
| เน้น: | AWM42300V เซนเซอร์วัดการไหลของอากาศทางการแพทย์,เซนเซอร์วัดการไหลของอากาศทางการแพทย์ Microbridge |
||
คําอธิบายสินค้า:

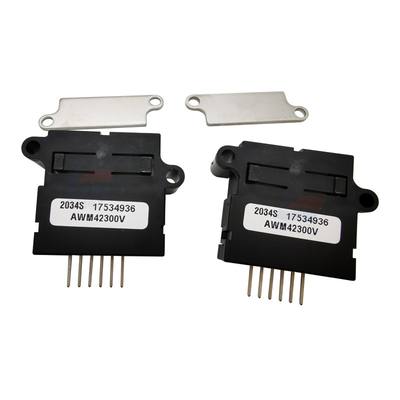

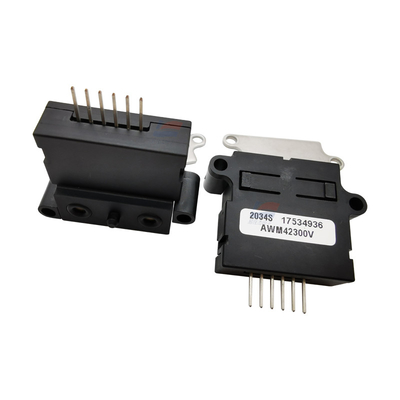

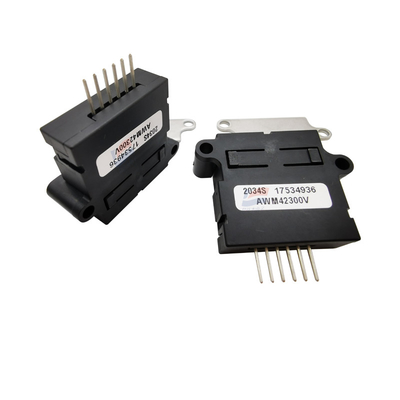

AWM42300V เครื่องตรวจจับกระแสอากาศขนาดก๊าซขนาดไมโครบริดจ์ สําหรับการออกแบบแอนาล็อกก๊าซแห้ง
ลักษณะ:
เครื่องตรวจจับการไหลของน้ํามันมวลก๊าซ AWM40000 ซีรี่ย์ ไม่กระตุ้น (mV) ระยะระดับการไหล/ความดัน ± 1000 SCCM (1.0 SLPM)ประเภทอินเตอร์เฟซ: มนฟอลด์
การปฏิบัติงาน
หลักการของเซ็นเซอร์กระแสน้ําหนักก๊าซไมโครบริดจ์ คือการถ่ายทอดความร้อนอัตราการไหลของแก๊สเป็นมวลถูกนําผ่านพื้นผิวขององค์ประกอบการตรวจจับความดันออกเป็นสัดส่วนกับมวลของอากาศหรือก๊าซอื่น ๆ ที่ไหลผ่านช่องเข้าและช่องออกของแพคเกจกล่องที่ออกแบบพิเศษจะกํากับและควบคุมการไหลของอากาศผ่านองค์ประกอบการตรวจจับขนาดเล็กอย่างเป็นทางเลือกแพ็คเกจนี้ถูกออกแบบมาอย่างกลไก เพื่อติดตั้งได้ง่ายบนแผ่นวงจรพิมพ์
เครื่องตรวจจับการไหลของแก๊สแบบไมโครบริดจ์ มีชิปซิลิคอนที่พัฒนาขึ้นจากเทคโนโลยีขนาดเล็กชิปใช้ฟิล์มบางและโครงสร้างสะพาน adiabatic กับอุปกรณ์ระลึกความร้อนและอุณหภูมิโครงสร้างสะพานสามารถตอบสนองอย่างรวดเร็วและมีความรู้สึกต่อการไหลของอากาศของอากาศหรือก๊าซอื่น ๆ ที่ไหลผ่านชิปอุปกรณ์ตรวจจับสองด้านในแต่ละด้านของอุปกรณ์ทําความร้อนกลางยังแสดงทิศทางและอัตราการไหลของผนังหนาที่ถูกแก้ไขด้วยเลเซอร์และความต้านทานของผนังให้ความสอดคล้องระหว่างเซนเซอร์กับเซนเซอร์ตลอดเวลา
เครื่องตรวจจับการไหลของแก๊สขนาดไมโครบริดจ์ ใช้ตัวต้านทานความร้อนที่ห่อในฟิล์มซิลิคอนไนไตรไดความต้านทานเหล่านี้ถูกแขวนไว้ สร้างสะพานสองสายเหนือช่องกะทะของชิปซิลิคอนชิปถูกวางในช่องการไหลของอากาศขนาด *** เพื่อให้มีการตอบสนองการไหลซ้ําโดยการถักช่องภายใต้สะพานตรวจจับการไหลของเครื่องทําความร้อนและตัวต่อต้านตรวจจับสามารถบรรลุการแยกความร้อนได้อย่างมีประสิทธิภาพขนาดเล็กและฟังก์ชันการแยกความร้อนของเซ็นเซอร์กระแสน้ําหนักก๊าซไมโครบริดจ์ ทําให้มีการตอบสนองความเร็วสูงสุดและความรู้สึกสูงต่อการไหลของอากาศ
Wheatstone Twin Bridges กํากับการวัดการไหลของอากาศ - หนึ่งให้บริการควบคุมเครื่องทําความร้อนวงจรปิดและอีกหนึ่งมีองค์ประกอบการตรวจจับสองวงจรเครื่องทําความร้อนลดความแตกต่างของผลผลิตที่เกิดจากการเปลี่ยนแปลงอุณหภูมิแวดล้อมโดยให้ผลิตที่สัดส่วนกับอัตราการไหลของมวลวงจรนี้รักษาอุณหภูมิของเครื่องทําความร้อนที่ความแตกต่างอุณหภูมิคงที่เหนืออุณหภูมิบริเวณ (160°C) ซึ่งกําหนดโดยการวัดความต้านทานทางความร้อนบนชิปผลิตของอุปกรณ์มีสัดส่วนกับความดันไฟฟ้าและยังตรงกับความดันความแตกต่างของวงจรสะพาน Wheatstone
รายละเอียด:
| ความดันไฟฟ้าการทํางาน | 8V ถึง 15V |
| ขนาดของท่าเรือ | ขนาดของท่าเรือ |
| วัสดุเปลือก | ซิลิคอน |
| อุณหภูมิการทํางานสูงสุด | + 125 C |
| อุณหภูมิการทํางานขั้นต่ํา | -40 C |
| ประเภทผลิต | อานาล็อก |
