รายละเอียดสินค้า:
|
| เรตติ้งปัจจุบัน: | 1.275 กิโลเอ | ประเภทเซ็นเซอร์: | วงปิด |
|---|---|---|---|
| แรงดันไฟฟ้าของแหล่งจ่ายไฟทำงาน: | 18V | เวลาตอบสนอง: | 1 เรา |
| ความถูกต้อง: | 00.5% | ||
| เน้น: | CSNK500M Closed Loop Current Sensor,อิเล็กทรอนิกส์ Closed Loop Current Sensor,CSNK500M Closed Loop Current Transducer |
||

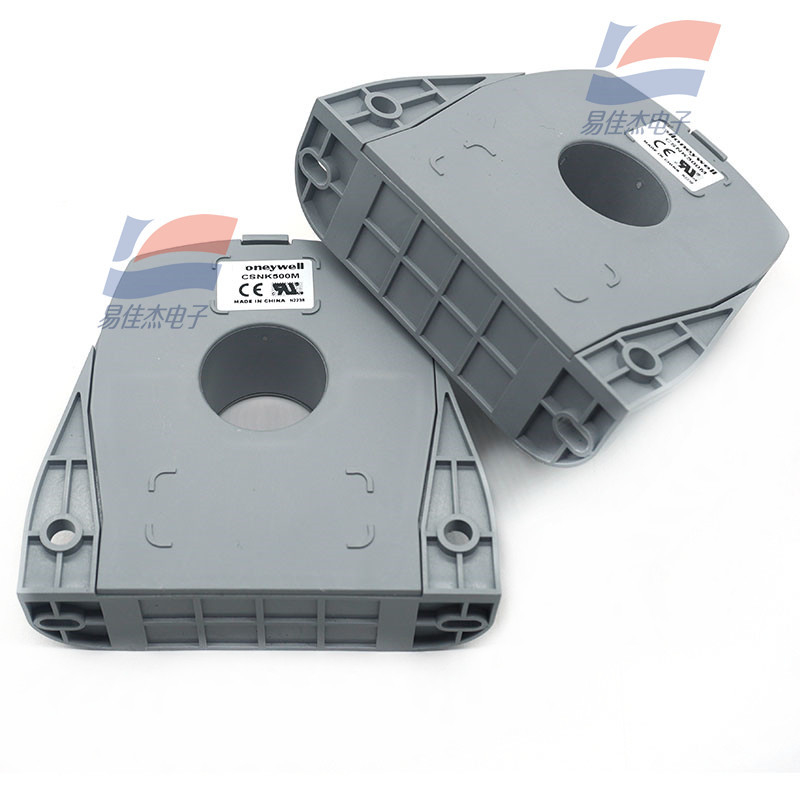

CSNK500M Board Mount Current Sensors ปิดวงจร อิเล็กทรอนิกส์ตรวจจับการวัด
ลักษณะ:
CSNK500M เครื่องตรวจจับกระแสไฟฟ้าวงจรปิด โดยใช้หลักการชดเชยแม่เหล็ก ขอบไฟฟ้าระหว่างวงจรหลักและวงจรรอง สามารถวัดกระแสไฟฟ้า DC, AC และกระแสไฟฟ้า
1ปริมาตรไฟฟ้า
ระดับความแรงปัจจุบัน: 500A.t rms (ระดับ)
ระยะการวัด: 0~±1200A.t ((ปัจจุบันต่อเนื่อง)
: 0~±127**.t ((ปริมาณสูงสุดของ AC)
ความต้านทานในการวัด (ที่ 70 °C): Rm min Rm max
ด้วยความแรง ± 15 วอลต์, ที่ ± 500A.t สูงสุด: 0ohm 75ohm
at±1000A.t สูงสุด: 0ohm 10ohm
ด้วยความแรง ± 18 วอลต์, ที่ ± 500A.t สูงสุด: 0ohm 100ohm
at±127**.t แม็กซ์: 0ohm 5ohm
กระแสออกแบบอนาล็อก ( 500A) : 100mA
อัตราการหมุน: 1/5000
** * (25°C): ดีกว่า ±0.50%
ความดันไฟฟ้า: ± 15 ~ 18VDC ((± 5%)
ขอบรองหลัก: 6KVrms/50KHz/ 1 นาที
2ปารามิเตอร์ทางการทํางานของเพศ
ไฟฟ้าออฟเฟสต์ศูนย์ (25°C): ดีกว่า ±0.20mA
การเคลื่อนไหวอุณหภูมิปัจจุบันความไม่สมดุล (0 ~ 70 °C): ดีกว่า ± 0.30mA
ความเป็นเส้นตรง: ดีกว่า ± 0.10%
เวลาตอบสนอง: ดีกว่า 1μs
ความกว้างของวงจร: DC ~ 100 KHz
dl/dT ถัดไป: ดีกว่า 100A/μs
3. ตัวชี้วัดเทคนิค
ระยะอุณหภูมิการทํางาน: -40 ~ 85 °C
ระยะอุณหภูมิการเก็บรักษา: -40 ~ 90 °C
กระแสการบริโภคพลังงาน: 20mA บวกกระแสการออก
ความต้านทานภายในระดับรอง (+ 70 °C) : 50Ω
กล่องเซ็นเซอร์: กล่องพลาสติกที่มีขอบ
รูปแบบการติดตั้ง: เครื่องเชื่อม 4 ปิน
รายละเอียด:
| ระยะการวัด | 0~±1200A.t ((กระแสต่อเนื่อง) |
| การวัดความต้านทาน (ที่ 70 °C) | Rm น Rm แม็กซ์ |
| ด้วยความแรง ± 15 วอลต์, ในความแรง ± 500A.t แม็กซ์ | 0 โอเอ็ม 75 โอเอ็ม |
| ที่ ± 1000A.t แม็กซ์ | 0 โอเอ็ม 10 โอเอ็ม |
