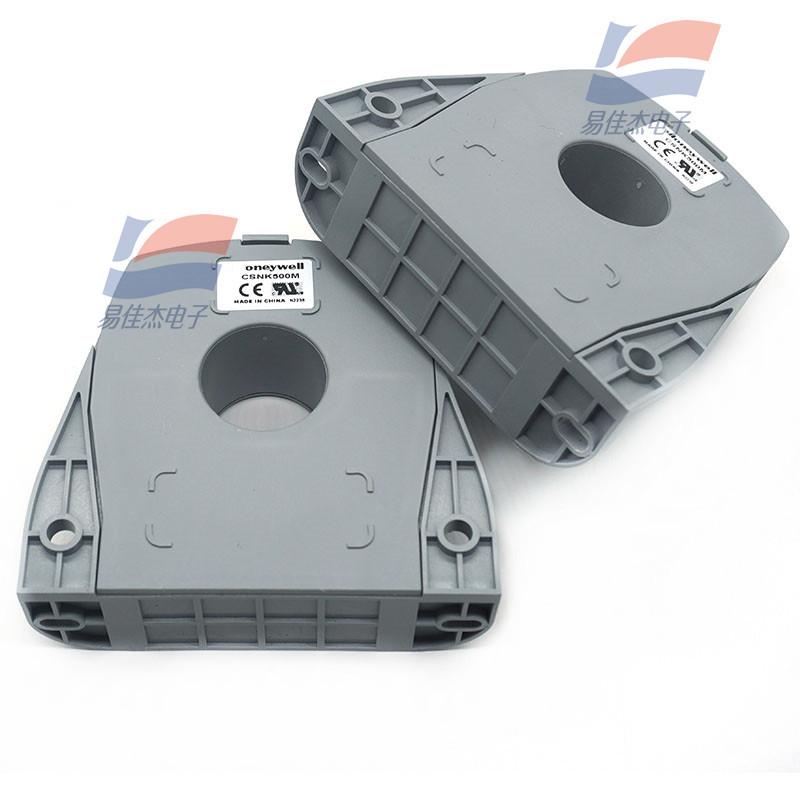

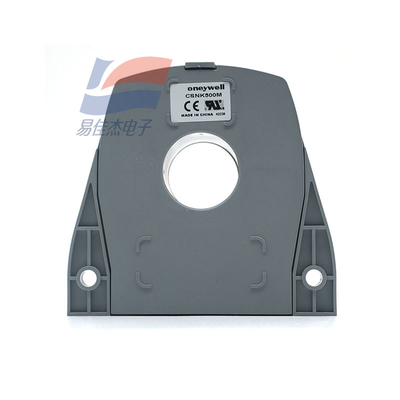

เครื่องมือวัดอิเล็กทรอนิกส์ CSNK500M ตรวจจับเซ็นเซอร์กระแสวงปิด ±1200A

คุณสมบัติ:

CSNK500M เซ็นเซอร์กระแสวงปิดตามหลักการชดเชยแม่เหล็กขอบทางไฟฟ้าระหว่างวงจรปฐมภูมิและทุติยภูมิสามารถวัด DC, AC และกระแสพัลส์ได้

1. พารามิเตอร์ทางไฟฟ้า

จัดอันดับปัจจุบัน: 500A.t rms (จัดอันดับ)

ช่วงการวัด: 0~±1200A.t (กระแสไฟฟ้าต่อเนื่อง)

: 0~±127**.t(กระแสไฟ AC สูงสุด)

วัดความต้านทาน (ที่ 70°C) : Rm min Rm max

ด้วย± 15V ที่± 500A.t สูงสุด: 0ohm 75ohm

ที่±1000A.t สูงสุด: 0โอห์ม 10โอห์ม

ด้วย± 18V ที่± 500A.t สูงสุด: 0ohm 100ohm

ที่±127**.t สูงสุด: 0โอห์ม 5โอห์ม

กระแสเอาต์พุตอนาล็อก (ที่ 500A) : 100mA

อัตราส่วนรอบ: 1/5000

** * (25°C) : ดีกว่า ±0.50%ln

แรงดันไฟฟ้า: ±15~18VDC(±5%)

ขอบรองหลัก: 6KVrms/50KHz/ 1 นาที

2. พารามิเตอร์ไดนามิกเพศ

กระแสชดเชยศูนย์ (25°C) : ดีกว่า ±0.20mA

อุณหภูมิปัจจุบันที่ไม่สมดุล (0~70°C) : ดีกว่า ±0.30mA

ความเป็นเชิงเส้น: ดีกว่า ±0.10%

เวลาตอบสนอง: ดีกว่า 1μs

ความกว้างของแบนด์: DC~100 KHz

dl/dT ดังนี้: ดีกว่า 100A/μs

3. ตัวบ่งชี้ทางเทคนิค

ช่วงอุณหภูมิในการทำงาน: -40~85°C

ช่วงอุณหภูมิในการจัดเก็บ: -40~90°C

กระแสไฟฟ้าที่ใช้: 20mA บวกกระแสไฟขาออก

ความต้านทานภายในทุติยภูมิ (+70°C) : 50Ω

ตัวเรือนเซนเซอร์: ตัวเรือนพลาสติกที่มีขอบ

รูปแบบการติดตั้ง: ขั้วต่อ 4 ขา

ข้อมูลจำเพาะ:
