รายละเอียดสินค้า:
|
| ROHS: | เป็นไปตามข้อกำหนด | ช่วงแรงดันใช้งาน: | 700KPa |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -40℃~125℃ | แรงดันไฟฟ้าขั้นต่ำในการทำงาน: | 4.75V |
| วิธีการติดตั้ง: | ผ่านการติดตั้งรู | ความแม่นยำ: | ±2.5% |
| แรงดันไฟฟ้าสูงสุดในการทำงาน: | 5.25V | แพ็คเกจสากล: | ยูนิบอดี้-6 |
| เน้น: | เครื่องตรวจจับความดันความแตกต่างของอุปกรณ์เย็บผ้า,เครื่องตรวจจับความดันแบบแอนาล็อก 700kpa,MPX5700DP เครื่องตรวจความดัน |
||
คำอธิบายผลิตภัณฑ์:

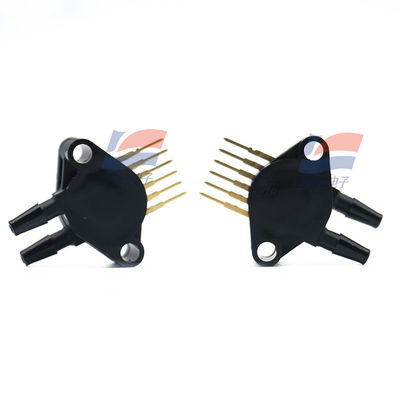

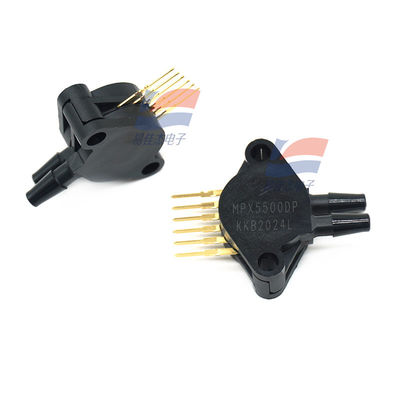

YJJ MPX5700DP เซ็นเซอร์วัดแรงดันแตกต่าง 0–700kPa สำหรับระบบอัตโนมัติในอุตสาหกรรม
คุณสมบัติ:
เซ็นเซอร์วัดแรงดันแตกต่างแบบสองพอร์ต ใช้แหล่งจ่ายไฟ 5V ชดเชยบนชิป ช่วง 0–700 kPa เอาต์พุตแรงดันอนาล็อก (0.2–4.7 V) มีการชดเชยอุณหภูมิและสอบเทียบในตัว เหมาะสำหรับสถานการณ์การวัดแรงดันแตกต่าง / แรงดันเกจ / แรงดันสัมบูรณ์ระดับปานกลางถึงสูง
พารามิเตอร์หลัก (ภาพรวมโดยย่อ) ตาราง
รายการพารามิเตอร์ ค่าทั่วไป / ค่าจำกัด คำอธิบาย
ประเภทแรงดัน แรงดันแตกต่าง / แรงดันเกจ / แรงดันสัมบูรณ์ (หลายการกำหนดค่าในซีรีส์เดียวกัน) สองพอร์ต สามารถวัดความแตกต่างของแรงดันที่ปลายทั้งสองหรือแรงดันเกจที่ปลายเดียว เซมิคอนดักเตอร์
ช่วง 0–700 kPa (0–101.5 psi) การวัดแรงดันระดับปานกลางถึงสูง ครอบคลุมสถานการณ์ในอุตสาหกรรม / ยานยนต์
แหล่งจ่ายไฟ 4.75–5.25 VDC (ทั่วไป 5 V) เอาต์พุตเป็นสัดส่วน ตรงกับแหล่งจ่ายไฟเชิงเส้น
ช่วงเอาต์พุต 0.20–4.70 V 0 kPa สอดคล้องกับ 0.2 V, 700 kPa สอดคล้องกับ 4.7 V
ความไว 6.4 mV/kPa การแปลงเชิงเส้นที่สะดวก
ความแม่นยำ / ความเป็นเชิงเส้น ±2.5 %FS การชดเชยบนชิป ไม่ต้องมีการประมวลผลการเปลี่ยนแปลงอุณหภูมิเพิ่มเติม
เวลาตอบสนอง 1 ms (10%–90%) การตอบสนองแบบไดนามิกที่รวดเร็ว
อุณหภูมิการทำงาน -40 ถึง +125 °C ช่วงอุณหภูมิที่กว้าง เหมาะสำหรับการใช้งานในอุตสาหกรรม / ยานยนต์ / กลางแจ้ง
แรงดันเกิน / แรงดันระเบิด 2800 kPa (406 psi) / 3500 kPa ทนทานต่อการใช้งานผิดประเภทและการกระแทกทางกล
แพ็คเกจ 6-pin SIP (การติดตั้งแบบเจาะรู) พอร์ตตะขอคู่แบบกลับหัว ง่ายต่อการเชื่อมต่อแรงดัน
กระแสไฟฟ้าขณะทำงาน ≤10 mA การใช้พลังงานปานกลาง
หลักการและลักษณะ
ใช้เกจวัดความเครียดแบบเฉือนซิลิคอน MEMS แบบต้านทาน การเสียรูปของไดอะแฟรมจะเปลี่ยนความต้านทานของบริดจ์ และเอาต์พุตจะเป็นสัดส่วนเชิงเส้นกับแรงดัน เซมิคอนดักเตอร์
การปรับสภาพสัญญาณบนชิป การชดเชยอุณหภูมิและการสอบเทียบ การรวมระบบสูง เอาต์พุตสัญญาณอนาล็อกที่ใช้งานได้โดยตรง ลดต้นทุนการออกแบบระบบ
รองรับโหมดการวัดสามโหมด ได้แก่ แรงดันแตกต่าง แรงดันเกจ และแรงดันสัมบูรณ์ (รุ่นต่างกันในซีรีส์เดียวกัน) เหมาะสำหรับความต้องการในการใช้งานที่หลากหลาย เซมิคอนดักเตอร์ วัตถุประสงค์หลัก
ระบบอัตโนมัติในอุตสาหกรรม: การตรวจสอบแรงดันระบบไฮดรอลิก/อากาศ, การตรวจจับความแตกต่างของแรงดันในท่อ, การวินิจฉัยการรั่วไหล, การควบคุมแรงดันอากาศ HVAC, การล็อคเพื่อความปลอดภัยของกระบวนการ
อิเล็กทรอนิกส์ยานยนต์: แรงดันไอดีเครื่องยนต์, ระบบเบรก, การตรวจสอบแรงดันลมยาง, แรงดันน้ำมันเกียร์, การตรวจจับแรงดันหลังการบำบัดไอเสีย
อุปกรณ์ทางการแพทย์: แรงดันทางเดินหายใจของเครื่องช่วยหายใจ, การระบายน้ำแรงดันลบ, การควบคุมแรงดันปั๊มฉีด, โมดูลวัดความแตกต่างของแรงดันในจอภาพ
เครื่องจักรก่อสร้างและความปลอดภัย: การตรวจสอบแรงดันของรถขุด / เครนไฮดรอลิก, แรงดันน้ำในระบบดับเพลิง, การเตือนการรั่วไหลและการวัดระดับของเหลว
เคล็ดลับการเลือกและการใช้งาน
ซีรีส์เดียวกับ MPX10DP (0–10 kPa) มีความแตกต่างของช่วงอย่างมาก โปรดเลือกตามช่วงแรงดันจริง
แหล่งจ่ายไฟโดยตรงสำหรับระบบ 5V, เอาต์พุตเชื่อมต่อโดยตรงกับ MCU ADC, ไม่จำเป็นต้องมีการปรับสภาพสัญญาณที่ซับซ้อน
ระมัดระวังทิศทางเมื่อใช้การตรวจสอบแรงดันแบบสองพอร์ต ความแตกต่างของแรงดันย้อนกลับอาจส่งผลต่อความแม่นยำในการวัด หลีกเลี่ยงการติดตั้งในที่ที่พอร์ตได้รับแรงกด
ความแม่นยำยังคงเป็นไปตาม ±2.5% FS ภายใต้ช่วงอุณหภูมิที่กว้าง เหมาะสำหรับการใช้งานในอุตสาหกรรมและยานยนต์
ข้อมูลจำเพาะ:
ช่วงการวัด
| 0–700 kPa | สัญญาณเอาต์พุต |
| แรงดันอนาล็อก 10.5 - 15 mV | ค่าออฟเซ็ตจุดศูนย์ |
| ≤ 0.5 mV | การใช้พลังงานโดยรวม |
| < 1.5 mW | เวลาตอบสนอง (T90) |
| ≤ 15 วินาที |
