รายละเอียดสินค้า:
|
| ช่วงแรงดันใช้งาน: | 10kpa | ความแม่นยำ: | ±2.5% |
|---|---|---|---|
| แรงดันใช้งานสูงสุด: | 75MPa | วิธีการติดตั้ง: | ผ่านการติดตั้งรู |
| แรงดันไฟฟ้าขั้นต่ำในการทำงาน: | 3V | แพ็คเกจสากล: | unibody-4 |
| ROHS: | เป็นไปตามข้อกำหนด | แรงดันไฟฟ้าสูงสุดในการทำงาน: | 6V |
| เน้น: | เครื่องตรวจจับความดันความแตกต่าง 10KPa,MPX10DP เครื่องตรวจความดันความแตกต่าง,1.45PSI เครื่องตรวจความดันความแตกต่าง |
||
คำอธิบายผลิตภัณฑ์:

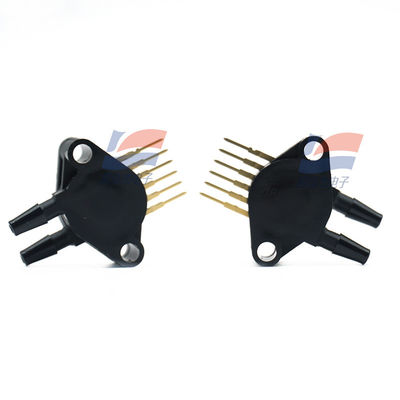

เซ็นเซอร์วัดแรงดันแตกต่างแบบสองพอร์ต YJJ MPX10DP แบบไม่ชดเชย
คุณสมบัติ:
เซ็นเซอร์วัดแรงดันแตกต่างแบบสองพอร์ต ไม่มีการชดเชย ช่วง 0–10 kPa เอาต์พุตแรงดันไฟฟ้าแบบอนาล็อก เข้ากันได้กับแหล่งจ่ายไฟ 3.0–6.0 V เหมาะสำหรับสถานการณ์การวัดแรงดันต่ำ แรงดันแตกต่าง และระดับของเหลว/การไหล
ตารางพารามิเตอร์หลัก (ภาพรวมอย่างรวดเร็ว)
รายการพารามิเตอร์ ค่าทั่วไป / ค่าจำกัด คำอธิบาย
ประเภทแรงดัน แรงดันแตกต่าง สองพอร์ต วัดความแตกต่างของแรงดันระหว่างสองจุด
ช่วง 0–10 kPa (0–1.45 psi) การวัดแรงดันต่ำ
แหล่งจ่ายไฟ 3.0–6.0 VDC เอาต์พุตแบบสัดส่วน
เอาต์พุตเต็มสเกล (VFSS) ทั่วไป 35 mV (20–50 mV) เป็นสัดส่วนเชิงเส้นกับแรงดัน
ความไว 3.5 mV/kPa การแปลงที่สะดวก
ความเป็นเชิงเส้น ±1.0 %VFSS พื้นฐานของความแม่นยำโดยรวม
เวลาตอบสนอง 1.0 ms (10%–90%) การตอบสนองแบบไดนามิกที่รวดเร็ว
อุณหภูมิการทำงาน -40 ถึง +125 °C ช่วงอุณหภูมิที่กว้าง เหมาะสำหรับอุตสาหกรรม / การแพทย์
การป้องกันแรงดันเกิน 75 kPa; การระเบิด 100 kPa ทนทานต่อการใช้งานผิดประเภท
อิมพีแดนซ์เอาต์พุต 750–1250 Ω จับคู่กับ ADC / ออปแอมป์ได้ง่าย
แพ็คเกจ 4 พินแบบทะลุรู (Case 344C) พอร์ตเรเดียลคู่ ช่องออกด้านเดียวกัน
หลักการและลักษณะเฉพาะ
ประเภทเกจวัดความเครียด เซ็นเซอร์แรงเฉือนซิลิคอน MEMS การเสียรูปของไดอะแฟรมเปลี่ยนความต้านทานของบริดจ์ เอาต์พุตแรงดันเป็นสัดส่วนกับความแตกต่างของแรงดัน
ไม่มีการชดเชยอุณหภูมิภายใน / การสอบเทียบ ต้องมีการชดเชยวงจรภายนอก สะดวกสำหรับการปรับแต่งความแม่นยำและการดริฟท์ของอุณหภูมิ
เอาต์พุตแบบสัดส่วน: เอาต์พุตจะถูกปรับขนาดตามสัดส่วนเมื่อแหล่งจ่ายไฟเปลี่ยนแปลง เหมาะสำหรับระบบ 3.3 V/5 V วัตถุประสงค์หลัก
การแพทย์: แรงดันอากาศในเครื่องช่วยหายใจ การระบายแรงดันลบ การตรวจจับความแตกต่างของแรงดัน
อุตสาหกรรม: ปริมาณอากาศ / ความแตกต่างของแรงดันในระบบระบายอากาศและปรับอากาศ การตรวจจับการรั่วไหล การควบคุมกระบวนการ ระบบนิวแมติก
หุ่นยนต์ / ระบบอัตโนมัติ: แรงดันกระบอกลม การบ่งชี้ระดับของเหลว การวัดการไหล
ผู้บริโภค / สิ่งแวดล้อม: ระดับน้ำในเครื่องซักผ้า ระบบควบคุมสิ่งแวดล้อม ตำแหน่งการรั่วไหล
เคล็ดลับการเลือกและการใช้งาน
หากไม่มีการชดเชย จำเป็นต้องมีการชดเชยอุณหภูมิภายนอกและการปรับสภาพสัญญาณ ADC 16 บิตสามารถปรับปรุงความละเอียดได้
พอร์ตคู่ต้องเชื่อมต่อแรงดันอย่างถูกต้อง หลีกเลี่ยงการวัดที่ผิดปกติซึ่งเกิดจากความแตกต่างของแรงดันย้อนกลับ
เลือกระบบ 3.3 V หรือ 5 V ตามแหล่งจ่ายไฟของระบบ สอบเทียบจุดศูนย์ / เต็มสเกลตามช่วงและความต้องการความแม่นยำ
ข้อมูลจำเพาะ:
| ช่วงการวัด | 10KPA |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้าอนาล็อก 10.5 - 15 mV |
| ค่าออฟเซ็ตจุดศูนย์ | ≤ 0.5 mV |
| การใช้พลังงานโดยรวม | < 1.5 mW |
| เวลาตอบสนอง (T90) | ≤ 15 วินาที |
