รายละเอียดสินค้า:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| เน้น: | ชิป ADC YJJ HX711,ชิป ADC อิเล็กทรอนิกส์ Scales,ชิป HX711 ADC |
||
คําอธิบายสินค้า:

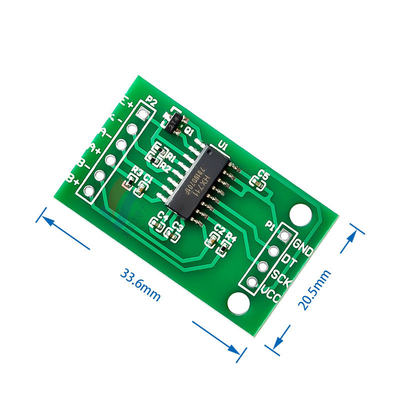

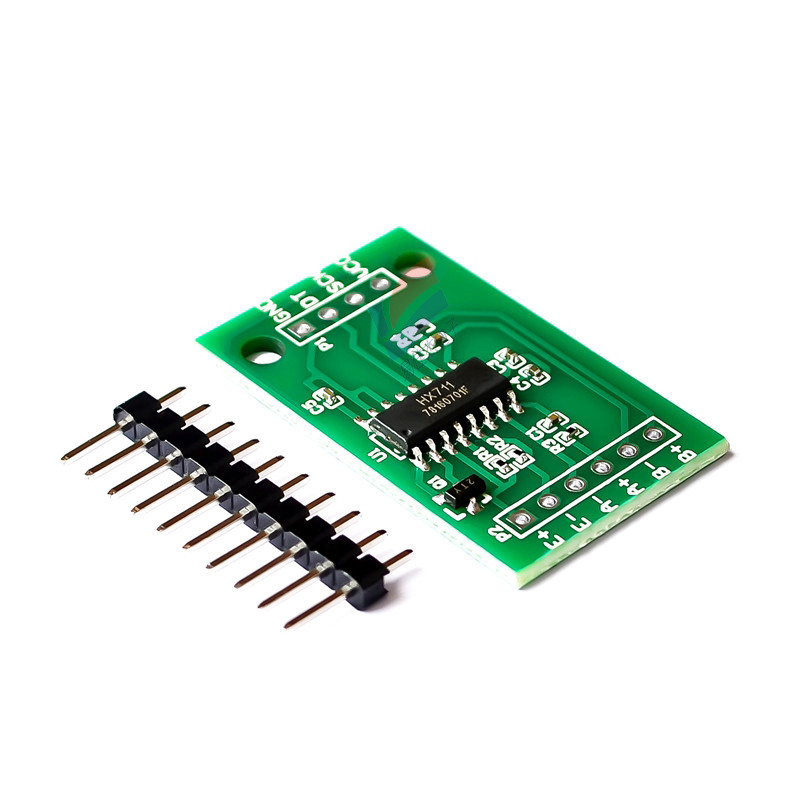

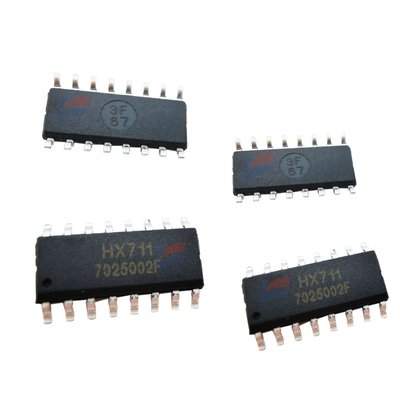

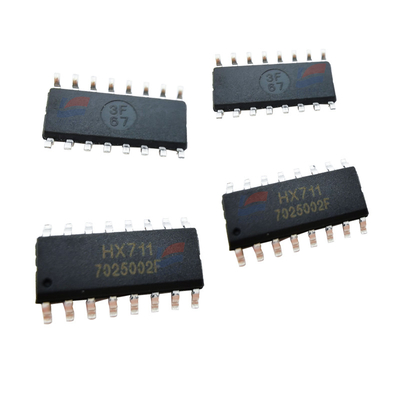

HX711 ADC ชิป ADC 24 บิต ADC สําหรับชั่งอิเล็กทรอนิกส์
ลักษณะ:
HX711 เป็นชิป ADC ที่รวมถึงเครื่องเสริมเสียงล่วงหน้า ชิปนี้ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานในขนาดอิเล็กทรอนิกส์ เซลล์ภาระที่วัดน้ําหนักมักจะให้ผลิตแรงดันในมิลิโวลท์.การออกแบบเหล่านี้ยากที่จะดําเนินการโดยตรงโดยตัวควบคุม ดังนั้นเราจึงสามารถใช้ HX711 ICซึ่งรับสัญญาณความดันไฟฟ้าเหล่านี้ และให้ค่าดิจิตอลมาตรฐานที่สามารถใช้โดยไมโครคอนโทรลเลอร์ชิปนี้มีเครื่องปรับเสียงแบบบูรณาการ ที่ถูกออกแบบมาโดยเฉพาะ เพื่อจัดการกับความดันต่ํา
HX711 คุณสมบัติและรายละเอียด
2 ช่องทางการเข้าแบบความแตกต่าง
PGA ที่ทํางานในชิปที่มีเสียงเสียงต่ํา มีการเพิ่มอัตรา 32, 64, และ 128
เครื่องควบคุมพลังงานบนชิปสําหรับเซลล์ภาระและเครื่องพลังงานแบบอนาล็อก ADC
ออสซิลเลอเตอร์บนชิป โดยไม่มีองค์ประกอบภายนอกและคริสตัลภายนอกเป็นตัวเลือก
เปิดไฟและรีเซ็ตชิป
การควบคุมดิจิทัลง่ายและอินเตอร์เฟซซีเรียล: การควบคุมแบบพินโดยไม่ต้องโปรแกรม
อัตราการส่งข้อมูล 10SPS หรือ 80SPS
ทั้ง 50 และ 60Hz ไฟฟ้าถูกยับยั้ง
การบริโภคปัจจุบัน: การทํางานปกติ < 1.5mA, การขาดพลังงาน < 1uA
ระยะความกระหน่ําไฟฟ้าการทํางาน: 2.6V ถึง 5.5V
ระยะอุณหภูมิการทํางาน: -40 °C ถึง + 85 °C
ผมใช้ HX711 ที่ไหน
เพื่อวัดน้ําหนักโดยใช้เซลล์ภาระ เรามักต้องปรับปริมาณไฟฟ้า แอมพลิเฟียร์ออกเสียง (เพื่อลดเสียง) และตัวแปลง ADCทั้งสามหน้าที่นี้ต้องการสามวงจรและส่วนประกอบที่แยกแยกดังนั้น เราจึงสามารถใช้ HX711 IC กับฟังก์ชันทั้งหมดข้างต้นโดยไม่ต้องกําจัดวงจรที่ซับซ้อน
รายละเอียด:
| ระยะความตึงเครียดไฟฟ้าการทํางาน | 2.6V ถึง 5.5V |
| ระยะอุณหภูมิการทํางาน | -40°C ถึง + 85°C |
| การปฏิเสธพร้อมกัน | เครื่องไฟฟ้า 50 และ 60 Hz |
| การบริโภคปัจจุบัน | การทํางานปกติ < 1.5mA, การขาดพลังงาน < 1uA |
