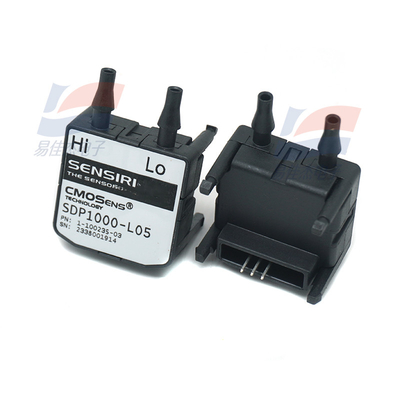

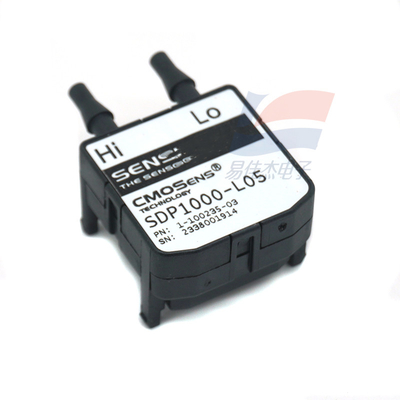

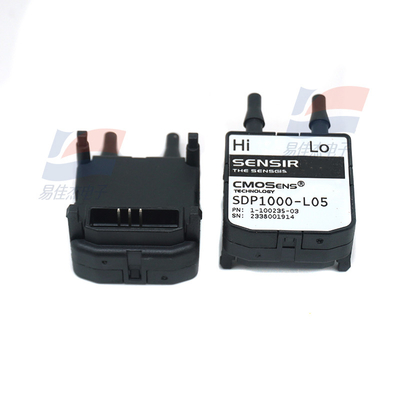

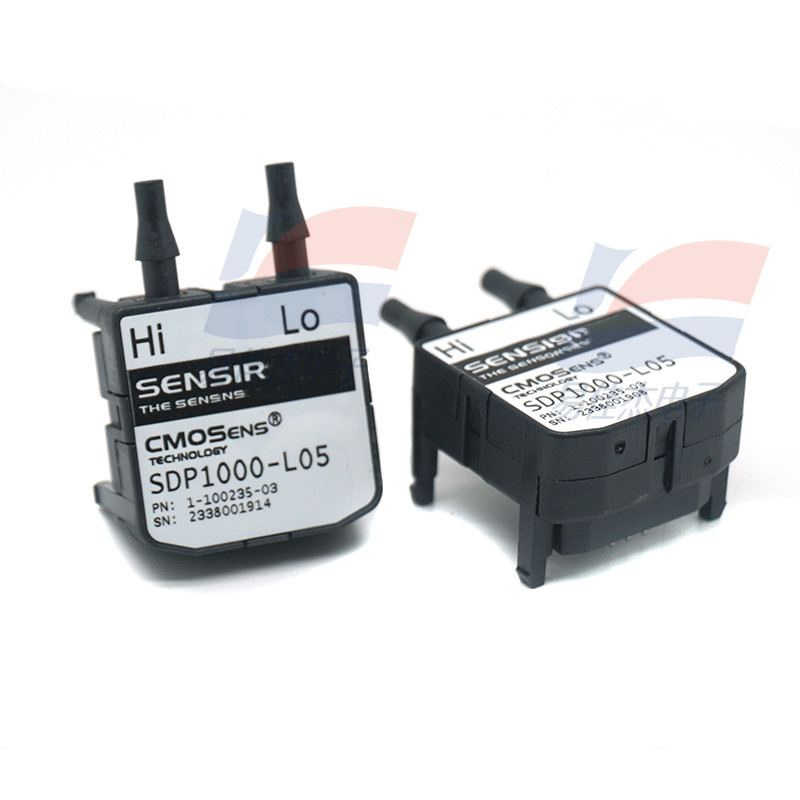

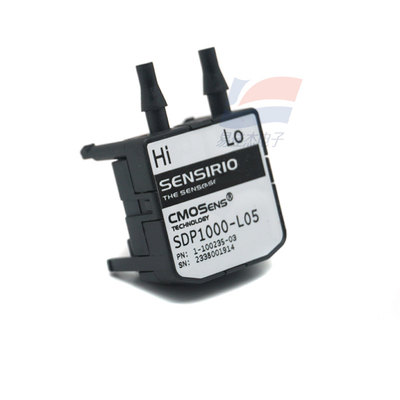

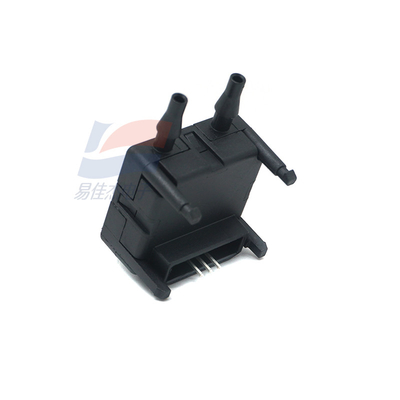

YJJ SDP1000-L05 HVAC การใช้งาน 0-125Pa เครื่องตรวจจับการไหลและความดัน

คําอธิบายสินค้า:

SDP1000-L05 การใช้งาน HVAC 0-125Pa เครื่องตรวจจับการไหลและความดัน

ลักษณะ:

เซนเซอรี่ออน แบ่งปันแรงดันและแหล่งตรวจจับการใช้หลักการการวัดความร้อน วางองค์ประกอบการทําความร้อนที่สามารถควบคุมได้ อยู่ในศูนย์กลางของผิวแก้ไขความดันและจากนั้นติดตั้งเซ็นเซอร์อุณหภูมิ symmetrically ในปลายทั้งสองของลําดับด้านบนและด้านล่างขององค์ประกอบความร้อนตามทิศทางของไหลของเหลวน้ํายาที่ไหลผ่านแผ่นทําให้ความร้อนถูกโอนไปยังเซ็นเซอร์อุณหภูมิด้านล่าง, สร้างความแตกต่างของอุณหภูมิและดังนั้นสร้างสัญญาณที่สามารถวัดและแม่นยําผนัง passivation กระจกที่ทําให้ความดันมั่นคงถูกติดตั้งบนชิปซิลิคอนโดยการ etching เพื่อบูรณาการเซ็นเซอร์การไหลของ microthermal.

เมื่อเทียบกับเซ็นเซอร์แผ่นผนัง piezoresistive แบบดั้งเดิมเซ็นเซอร์การไหลของก๊าซ CMOSens มีข้อดีมากกว่าในความเร็วการไหลที่ต่ําและความรู้สึกความกดดันความแตกต่าง, การหันห่างและความช้าความรู้สึกต่อตําแหน่ง, ความต้านทานแรงกระแทกและอัตราการเปลี่ยนแปลงอุณหภูมิ และสนับสนุนการวัดสองทิศ

ชิปมีเซ็นเซอร์อุณหภูมิ ที่สัญญาณสามารถชําระค่าตอบแทนต่ออิทธิพลของอุณหภูมิได้ โดยไม่ต้องติดตั้งเซ็นเซอร์การปรับขนาดเพิ่มเติมการแก้ไขทางเทคนิคของ Sensirion ไม่เพียงแต่ประหยัดพื้นที่ แต่ยังสามารถประหยัดค่าใช้จ่ายสูงสุดนอกจากนี้, วงจรการประมวลผลดิจิตอลและหน่วยการจองที่บูรณาการบนชิปดิจิตอลสําหรับการจองข้อมูลการแก้ไขทั้งหมด Sensirion เซ็นเซอร์ถูก calibrated แต่ละคนในระหว่างกระบวนการผลิต เพื่อให้แน่ใจว่าสัญญาณคือเสมอ calibrated อย่างเต็มที่, สายตรงและค่าชําระอุณหภูมิ

ความแม่นยําคือ 0.1% ของขนาดเต็ม

การออกแรงดันแบบแอนาล็อกสําหรับการขยายสัญญาณ: 0 ถึง 4 Vdc

โดยใช้หลักการการวัดระบาย

การปรับระดับและการชําระอุณหภูมิ

มันไม่ได้ถูกส่งผลกระทบโดยทิศทางการติดตั้ง

ตามความต้องการเฉพาะเจาะจงของคุณ คุณสามารถเลือกแบบที่แตกต่างกัน คุณลักษณะของแต่ละรุ่นแสดงให้เห็นดังนี้:

รูปแบบ: ระยะการปรับ: ความแม่นยํา คุณสมบัติสินค้า:

SDP1000-L025 -62 ถึง 62 Pa

สาย: -/+ 0.25" H2O 0.5% FS / 1.5% m.v.

SDP1000-L05 0 ถึง 125 Pa

+ 0.5 " H2O 0.2% FS / 1.5% m.v. เส้นตรง

SDP1000-L 0 ถึง 500 Pa

+ 2 " H2O 0.1% FS / 1.0% m.v เส้นตรง

SDP1000-R 0 ถึง 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v. สแควร์รูท

SDP2000-L 0 ถึง 3500 Pa

+14" H2O 0.1% FS / 1.0% m.v เส้นตรง

* FS = ขนาดเต็ม หรือ ขนาดเต็ม, m.v. = ค่าที่วัด; ค่าที่ใหญ่กว่านั้นจะมีผล

สาขาใช้งาน

การใช้งานทางการแพทย์

การใช้งานด้านการทําความร้อน, การระบายอากาศ และ HVAC

การใช้งานในอุตสาหกรรม

อิเล็กทรอนิกส์รถยนต์

รายละเอียด

ความดันต่าง

ความแม่นยํา: 3% m.v

ระยะความดัน: ±500Pa

ความแม่นยําของจุดศูนย์คือ 0.1Pa

ปรับระดับอากาศและ N2

สาธารณะ

ความดันไฟฟ้า: 2.7-5.5V

กระแสไฟฟ้าเฉลี่ยคือ 3800μA

กระแสไฟฟ้า 5500μA

อินเตอร์เฟซ I2C

ขนาดของบรรจุภัณฑ์ (ความยาว x ความกว้าง x ความสูง): 29 x 18 x 27.05mm3
