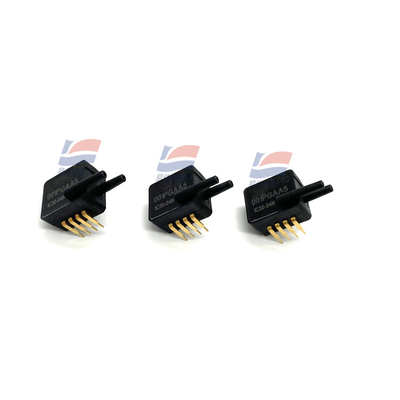

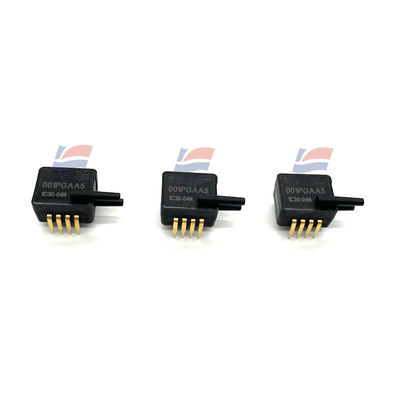

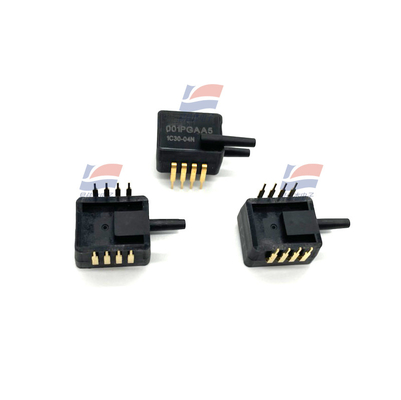

YJJ ASDXRRX001PGAA5 ติดตามการไหลของอากาศ ด้วยเซ็นเซอร์ความดันซิลิคอนมิลลิโวลท์ 0-1psi และอุณหภูมิการทํางานสูงสุด 105 ° C

คำอธิบายผลิตภัณฑ์:

ASDXRRX001PGAA5 เครื่องวัดการไหลของอากาศ 0-1psi เซ็นเซอร์วัดแรงดันซิลิคอน

คุณสมบัติ:

เซ็นเซอร์วัดแรงดันซิลิคอนซีรีส์ ASDX

แรงดันต่ำและเอาต์พุตแอนะล็อกแรงดัน ±2% แถบข้อผิดพลาดรวม เอียง 10 นิ้ว H20 ถึง 100 psi

คำอธิบาย

ซีรีส์ ASDX เป็นเซ็นเซอร์วัดแรงดันซิลิคอนที่ให้เอาต์พุตแอนะล็อกเป็นสัดส่วนสำหรับการอ่านค่าแรงดันภายในช่วงแรงดันเต็มสเกลและช่วงอุณหภูมิที่ระบุ

ASDX ได้รับการปรับเทียบและชดเชยอุณหภูมิอย่างสมบูรณ์สำหรับค่าออฟเซ็ตของเซ็นเซอร์ ความไว ผลกระทบจากอุณหภูมิ และความไม่เป็นเชิงเส้นเมื่อใช้กับวงจรรวมสำหรับยานยนต์ ค่าเอาต์พุตที่ปรับเทียบของแรงดันจะได้รับการอัปเดตที่เวลาต่อไปนี้: ประมาณ 1 กิโลเฮิรตซ์

ASDX มาตรฐานได้รับการปรับเทียบภายในช่วงอุณหภูมิ 0°C ถึง 85°C [32°F ถึง 185°F] คุณสมบัติของเซ็นเซอร์นี้คือใช้สำหรับกระแสตรง 3.3Vdc หรือ 5.0V

เซ็นเซอร์เหล่านี้สามารถใช้เพื่อวัดแรงดันดิฟเฟอเรนเชียลและแรงดันเกจ รุ่นนี้มีสุญญากาศอ้างอิงภายในและค่าเอาต์พุตเป็นสัดส่วนกับค่า แรงดันดิฟเฟอเรนเชียลช่วยให้สามารถใช้แรงดันกับทั้งสองด้านของไดอะแฟรมรับแรงดันได้ รุ่นเกจอ้างอิงถึงความดันบรรยากาศและให้เอาต์พุตเป็นสัดส่วนกับการเปลี่ยนแปลงของความดันบรรยากาศ

เซ็นเซอร์ซีรีส์ ASDX เหมาะสำหรับของไหลที่ทำงานที่ไม่กัดกร่อนและไม่เป็นไอออน เช่น อากาศและก๊าซแห้ง

ได้รับการออกแบบและผลิตตามมาตรฐาน ISO 9001

ประเภทแรงดัน: เกจ

แรงดันใช้งาน: 0 psi ถึง 1 psi

ความแม่นยำ: 2%

ประเภทเอาต์พุต: แอนะล็อก

สไตล์การติดตั้ง: ผ่านรู

แรงดันไฟเลี้ยงใช้งาน: 5 V

ประเภทพอร์ต: บาร์เบลเลสแบบเรเดียลคู่

แพ็คเกจ/กล่อง: DIP-8

อุณหภูมิใช้งานต่ำสุด: -20 ° C

อุณหภูมิใช้งานสูงสุด: + 105 ° C

ซีรีส์: ASDX

เครื่องหมายการค้า: Hon

กระแสไฟเลี้ยงใช้งาน: 2.5 mA

ขนาดพอร์ต: 2.31 มม.

ประเภทผลิตภัณฑ์: เซ็นเซอร์วัดแรงดันแบบติดตั้งบนบอร์ด

25

หมวดหมู่ย่อย: เซ็นเซอร์

แรงดันไฟเลี้ยง - สูงสุด: 5.25V

แรงดันไฟเลี้ยง - ต่ำสุด: 4.75V
