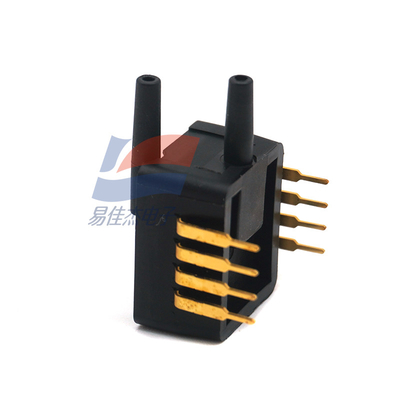

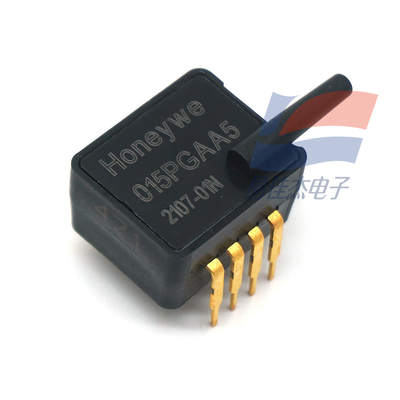

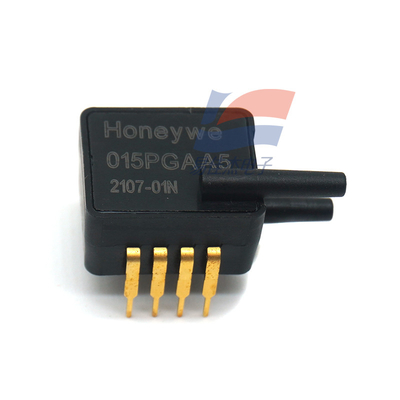

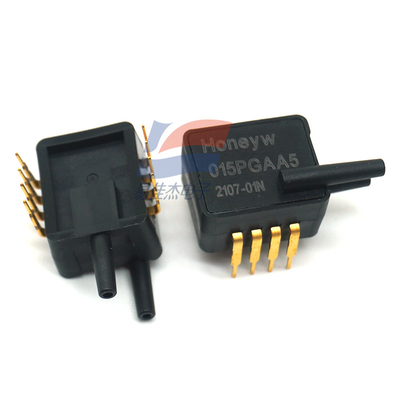

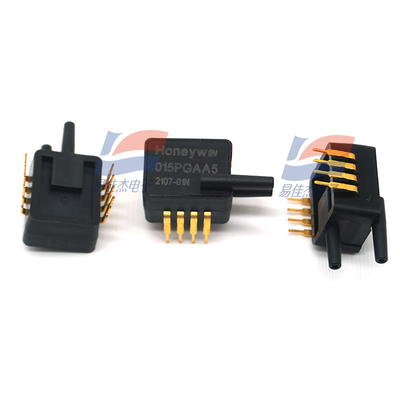

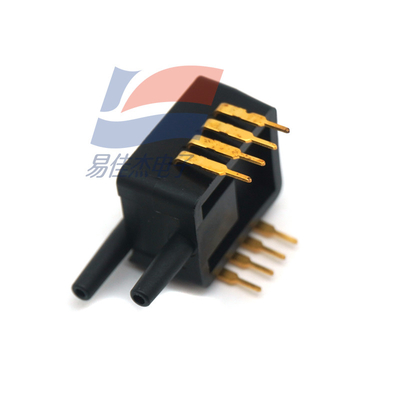

YJJ ASDXRRX015PGAA5 15psi เครื่องตรวจจับความดันอินเตอร์เฟซคอมพิวเตอร์สําหรับอุณหภูมิการทํางานสูงสุด 105 °C และขนาดพอร์ต 2.31 มม.

คำอธิบายผลิตภัณฑ์:

ASDXRRX015PGAA5 เซ็นเซอร์วัดแรงดันสำหรับอินเทอร์เฟซคอมพิวเตอร์บอร์ด 15 psi

คุณสมบัติ:

เซ็นเซอร์วัดแรงดันซิลิคอนซีรีส์ ASDX

แรงดันต่ำและแรงดันเอาต์พุตแบบอะนาล็อก ±2% แถบข้อผิดพลาดรวม, เอียง, 10 นิ้ว H20 ถึง 100 psi

คำอธิบาย

ซีรีส์ ASDX เป็นเซ็นเซอร์วัดแรงดันซิลิคอนที่ให้เอาต์พุตแบบอะนาล็อกตามสัดส่วนสำหรับการอ่านค่าแรงดันภายในช่วงแรงดันเต็มสเกลและช่วงอุณหภูมิที่ระบุ

ASDX ได้รับการปรับเทียบและชดเชยอุณหภูมิอย่างสมบูรณ์สำหรับค่าออฟเซ็ตของเซ็นเซอร์ ความไว ผลกระทบจากอุณหภูมิ และความไม่เป็นเชิงเส้นเมื่อใช้กับวงจรรวมสำหรับยานยนต์ ค่าเอาต์พุตที่ปรับเทียบของแรงดันจะได้รับการอัปเดตตามเวลาต่อไปนี้: ประมาณ 1 กิโลเฮิรตซ์

ASDX มาตรฐานได้รับการปรับเทียบในช่วงอุณหภูมิ 0°C ถึง 85°C[32°F ถึง 185°F] คุณสมบัติของเซ็นเซอร์นี้คือใช้สำหรับกระแสตรง 3.3Vdc หรือ 5.0V

เซ็นเซอร์เหล่านี้สามารถใช้เพื่อวัดแรงดันดิฟเฟอเรนเชียลและแรงดันเกจ รุ่นนี้มีแหล่งอ้างอิงสุญญากาศภายในและค่าเอาต์พุตตามสัดส่วนของค่า รุ่นแรงดันดิฟเฟอเรนเชียลช่วยให้สามารถใช้แรงดันกับทั้งสองด้านของไดอะแฟรมรับแรงดัน รุ่นเกจอ้างอิงถึงความดันบรรยากาศและให้เอาต์พุตตามสัดส่วนของการเปลี่ยนแปลงความดันบรรยากาศ

เซ็นเซอร์ซีรีส์ ASDX เหมาะสำหรับของไหลที่ทำงานที่ไม่กัดกร่อนและไม่ใช่อิออน เช่น อากาศและก๊าซแห้ง

ได้รับการออกแบบและผลิตตามมาตรฐาน ISO 9001

ประเภทผลิตภัณฑ์: เซ็นเซอร์วัดแรงดันสำหรับอินเทอร์เฟซคอมพิวเตอร์บอร์ด

RoHS:

ประเภทแรงดัน: เกจ

แรงดันใช้งาน: 15 psi

ความแม่นยำ: 2%

ประเภทเอาต์พุต: อะนาล็อก

สไตล์การติดตั้ง: ผ่านรู

แรงดันไฟฟ้าแหล่งจ่ายไฟทำงาน: 5 V

ประเภทพอร์ต: Dual Radial Barbless

แพ็คเกจ/กล่อง: DIP-8

อุณหภูมิใช้งานต่ำสุด: -20 ° C

อุณหภูมิใช้งานสูงสุด: + 105 ° C

ซีรีส์: ASDX

เครื่องหมายการค้า: Hon

ขนาดพอร์ต: 2.31 มม.

ประเภทผลิตภัณฑ์: เซ็นเซอร์วัดแรงดันแบบติดตั้งบนบอร์ด

25

หมวดหมู่ย่อย: เซ็นเซอร์

แรงดันไฟฟ้าแหล่งจ่ายไฟ - สูงสุด: 6 V

แรงดันไฟฟ้าแหล่งจ่ายไฟ - ต่ำสุด: 3 V

น้ำหนักต่อหน่วย: 20.345 กรัม

Sข้อมูลจำเพาะ:
