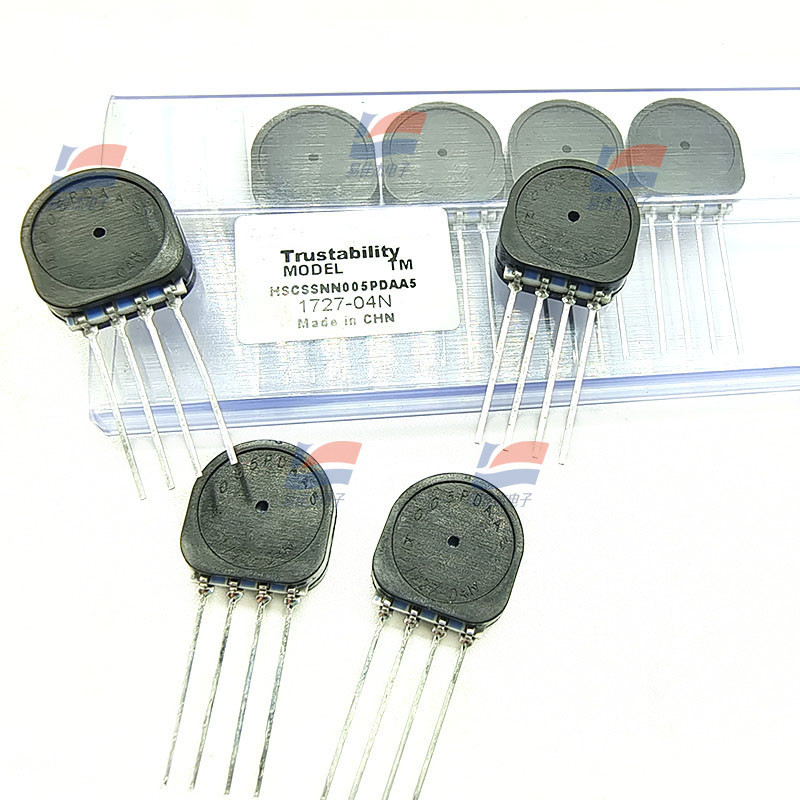

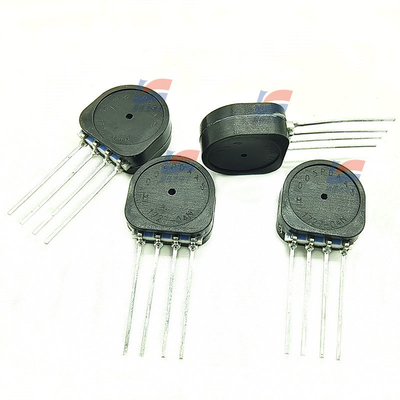

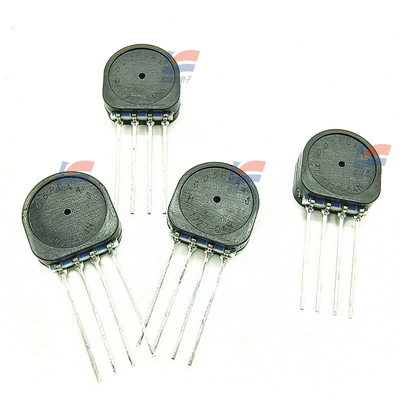

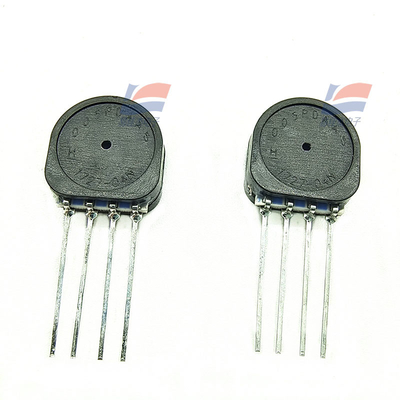

YJJ HSCSSNN005PDAA5 5psi บอร์ดวัดสองทิศ คอมพิวเตอร์อินเตอร์เฟซเซ็นเซอร์ความดัน

คำอธิบายผลิตภัณฑ์:

HSCSSNN005PDAA5 5psi Bidirectional Measurement Board Computer Interface Pressure Sensor

คุณสมบัติ:

เซ็นเซอร์วัดแรงดันบนบอร์ดซีรีส์ TruStability™ HSC เป็นแบบชดเชย TEB (Total Error Band): ±1% FSS ถึง ±3% FSS (แรงดันแตกต่าง, แรงดันเกจ), ต่ำ (แรงดันสัมบูรณ์, แรงดันแตกต่าง, แรงดันเกจ) เอาต์พุตดิจิทัลหรือแอนะล็อก DIP, SIP, SMT

ซีรีส์ซิลิคอนเซรามิก (HSC) เป็นเซ็นเซอร์วัดแรงดันซิลิคอนแบบเพียโซรีซิสทีฟที่ให้เอาต์พุตแอนะล็อกหรือดิจิทัลตามสัดส่วนเพื่ออ่านค่าแรงดันในช่วงแรงดันเต็มสเกลและช่วงอุณหภูมิที่กว้าง ซีรีส์ HSC สามารถปรับเทียบและชดเชยตำแหน่งศูนย์ ความไว สัมประสิทธิ์อุณหภูมิ และความไม่เป็นเชิงเส้นของเซ็นเซอร์ได้โดยใช้ไอซีบนแผงวงจร อัปเดตค่าเอาต์พุตแอนะล็อกและค่าเอาต์พุตดิจิทัลที่ปรับเทียบแล้วในอัตราประมาณ 1 kHz และ 2 kHz ตามลำดับ

ซีรีส์ HSC ได้รับการปรับเทียบในช่วงอุณหภูมิ 0°C ถึง 50°C [32°F ถึง 122°F] คุณสมบัติของเซ็นเซอร์นี้คือสามารถทำงานภายใต้แหล่งจ่ายไฟเดียวที่ 3.3Vdc หรือ 5.0Vdc

เซ็นเซอร์เหล่านี้สามารถวัดแรงดันสัมบูรณ์ แรงดันเกจ หรือแรงดันแตกต่าง เซ็นเซอร์วัดแรงดันสัมบูรณ์ใช้แรงดันสุญญากาศเป็นค่าอ้างอิงภายใน และค่าเอาต์พุตจะแปรผันตามแรงดันสัมบูรณ์ เซ็นเซอร์ชนิดแรงดันเกจใช้ความดันบรรยากาศเป็นค่าอ้างอิงและให้ค่าเอาต์พุตที่แปรผันตามความแตกต่างจากความดันบรรยากาศ เซ็นเซอร์วัดแรงดันแตกต่างสามารถวัดแรงดันระหว่างพอร์ตแรงดันสองพอร์ต

เซ็นเซอร์วัดแรงดัน TruStability® ได้รับการออกแบบมาเพื่อใช้ร่วมกับก๊าซที่ไม่กัดกร่อนและไม่ใช่อิออน เช่น อากาศและก๊าซแห้งอื่นๆ ประสิทธิภาพของเซ็นเซอร์เหล่านี้สามารถขยายไปยังช่วงแรงดันที่สูงกว่า 40 mbar, 4 kPa และ 20 inH2O ผ่านตัวเลือกที่หลากหลาย

ผู้ผลิต: Hone

ประเภทผลิตภัณฑ์: เซ็นเซอร์วัดแรงดันอินเทอร์เฟซคอมพิวเตอร์บนบอร์ด

RoHS:

ประเภทแรงดัน: แตกต่าง

แรงดันใช้งาน: 5 psi

ความแม่นยำ: 1%

ประเภทเอาต์พุต: แอนะล็อก

สไตล์การติดตั้ง: ผ่านรู

แรงดันแหล่งจ่ายไฟทำงาน: 5 V

ประเภทพอร์ต: แมนิโฟลด์

ความละเอียด: 12 บิต

แพ็คเกจ/กล่อง: SIP-4

อุณหภูมิใช้งานขั้นต่ำ: 0 ° C

อุณหภูมิใช้งานสูงสุด: + 50 ° C

ซีรีส์: HSC

เครื่องหมายการค้า: Hone

กระแสไฟแหล่งจ่ายไฟทำงาน: 3.7 mA

ประเภทผลิตภัณฑ์: เซ็นเซอร์วัดแรงดันบนบอร์ด

50

หมวดหมู่ย่อย: เซ็นเซอร์

แรงดันแหล่งจ่ายไฟ - สูงสุด: 5.25V

แรงดันแหล่งจ่ายไฟ - ต่ำสุด: 4.75V

ชื่อเครื่องหมายการค้า: TruStability

น้ำหนักต่อหน่วย: 1 กรัม

Sข้อมูลจำเพาะ:
