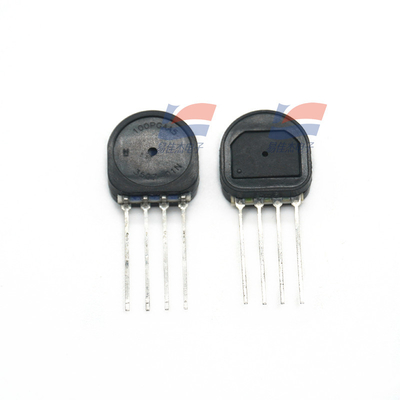

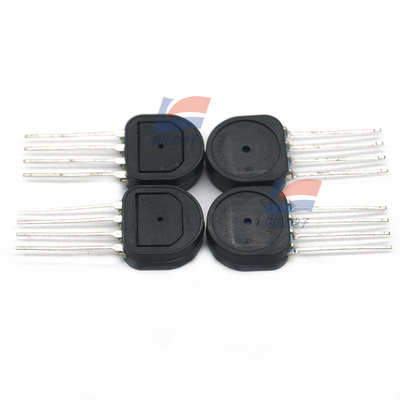

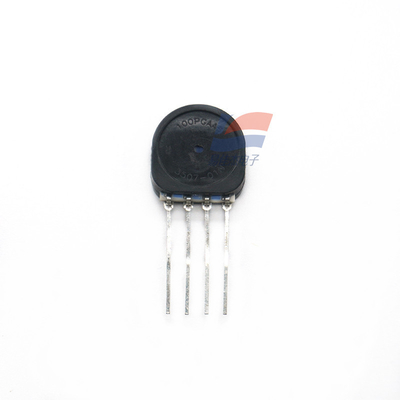

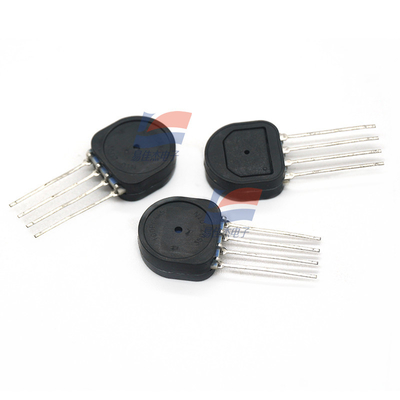

YJJ SSCSSNN100PGAA5 ซีลิคอนเซรามิก (SSC) ซีรี่ย์ Piiezoresistive Silicon Pressure Sensor

คำอธิบายผลิตภัณฑ์:

SSCSSNN100PGAA5 เซ็นเซอร์วัดแรงดันซิลิคอนแบบเพียโซรีซิสทีฟ (SSC) ซีรีส์

คุณสมบัติ:

เซ็นเซอร์วัดแรงดันซิลิคอนเซรามิก (SSC) ซีรีส์มาตรฐานที่มีความแม่นยำสูง เป็นเซ็นเซอร์วัดแรงดันซิลิคอนแบบเพียโซรีซิสทีฟที่ให้เอาต์พุตแบบอะนาล็อกหรือดิจิทัลตามสัดส่วนสำหรับการอ่านค่าแรงดันในช่วงแรงดันเต็มสเกลและช่วงอุณหภูมิที่กว้าง

ซีรีส์ SSC สามารถทำการสอบเทียบและชดเชยอุณหภูมิได้อย่างครอบคลุมสำหรับตำแหน่งศูนย์ของเซ็นเซอร์ ความไว สัมประสิทธิ์อุณหภูมิ และความไม่เป็นเชิงเส้น โดยใช้แอปพลิเคชันเฉพาะวงจรรวมบนแผงวงจร อัปเดตค่าเอาต์พุตอะนาล็อกและค่าเอาต์พุตดิจิทัลที่สอบเทียบแล้วในอัตราประมาณ 1 kHz และ 2 kHz ตามลำดับ

สอบเทียบซีรีส์ SSC ในช่วงอุณหภูมิ -20 °C ถึง 85°C [-4 °F ถึง 185°F] คุณสมบัติของเซ็นเซอร์นี้คือสามารถทำงานภายใต้แหล่งจ่ายไฟเดียวที่ 3.3Vdc หรือ 5.0Vdc

เซ็นเซอร์เหล่านี้สามารถวัดแรงดันสัมบูรณ์ แรงดันเกจ หรือแรงดันดิฟเฟอเรนเชียล เซ็นเซอร์วัดแรงดันสัมบูรณ์ใช้แรงดันสุญญากาศเป็นค่าอ้างอิงภายใน และค่าเอาต์พุตจะแปรผันตามแรงดันสัมบูรณ์ เซ็นเซอร์ชนิดแรงดันเกจใช้แรงดันบรรยากาศเป็นค่าอ้างอิงและให้ค่าเอาต์พุตที่แปรผันตามความแตกต่างจากแรงดันบรรยากาศ เซ็นเซอร์วัดแรงดันดิฟเฟอเรนเชียลสามารถวัดแรงดันระหว่างพอร์ตแรงดันสองพอร์ต

TruStability เซ็นเซอร์วัดแรงดันได้รับการออกแบบมาเพื่อใช้กับก๊าซที่ไม่กัดกร่อนและไม่ใช่อิออน เช่น อากาศและก๊าซแห้งอื่นๆ ประสิทธิภาพของเซ็นเซอร์เหล่านี้สามารถขยายไปยังช่วงแรงดันที่สูงกว่า 40 mbar, 4 kPa และ 20 inH2O ผ่านตัวเลือกที่หลากหลาย

ผลิตภัณฑ์ทั้งหมดได้รับการออกแบบและผลิตตามมาตรฐาน 9001

ช่วงแรงดัน

±1.6 mbar ถึง ±10 บาร์, ±160 Pa ถึง ±1 MPa, ±0.5 inH20 ถึง ±150 psi

ประเภทแรงดัน: เกจ

แรงดันใช้งาน: 0 psi ถึง 100 psi

ความแม่นยำ: 0.25%

ประเภทเอาต์พุต: อะนาล็อก

รูปแบบการติดตั้ง: ผ่านรู

แรงดันแหล่งจ่ายไฟทำงาน: 5 V

ประเภทพอร์ต: แมนิโฟลด์

ความละเอียด: 12 บิต

แพ็คเกจ/กล่อง: SIP-4

อุณหภูมิการทำงานขั้นต่ำ: -20 ° C

อุณหภูมิการทำงานสูงสุด: + 85 ° C

ซีรีส์: SSC

เครื่องหมายการค้า: Hon

กระแสแหล่งจ่ายไฟทำงาน: 2 mA

ประเภทผลิตภัณฑ์: เซ็นเซอร์วัดแรงดันแบบติดตั้งบนบอร์ด

50

หมวดหมู่ย่อย: เซ็นเซอร์

แรงดันแหล่งจ่ายไฟ - สูงสุด: 5.25V

แรงดันแหล่งจ่ายไฟ - ต่ำสุด: 4.75V

ชื่อเครื่องหมายการค้า: TruStability

น้ำหนักต่อหน่วย: 1 กรัม
