AWM2300V เซ็นเซอร์การไหล 50 mV ความแรงกดออก จุดตัด 650 sccm 30 mW การบริโภคพลังงานสําหรับการติดตามการไหลที่แม่นยํา

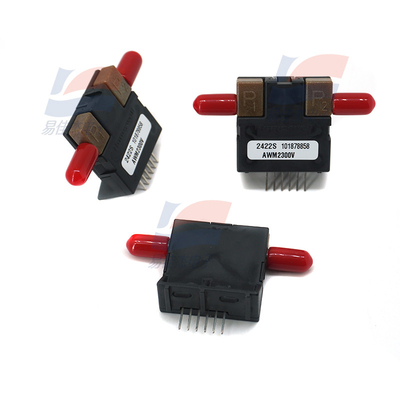

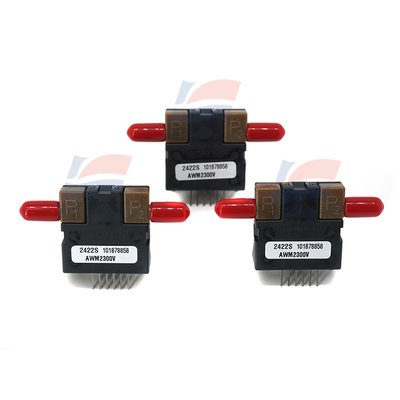

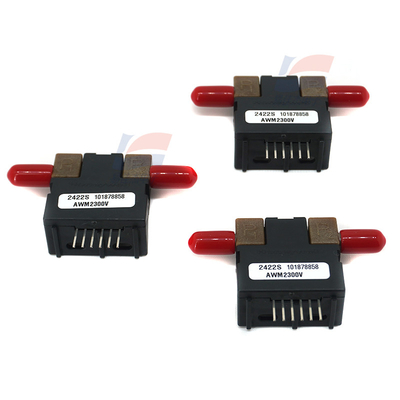

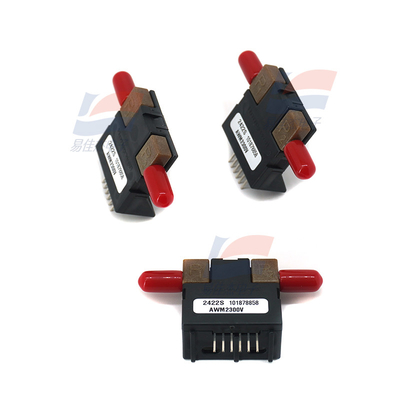

AWM2300V เซ็นเซอร์การไหล

ข้อมูลทั่วไป:

เครื่องตรวจจับกระแสอากาศขนาดใหญ่แบบไมโครบริดจ์ AWM2000 Series เป็นอุปกรณ์ที่ไม่ทํางานประกอบด้วยสะพาน Wheatstone สองสาย: หนึ่งสําหรับควบคุมเครื่องทําความร้อนวงจรปิด และหนึ่งสําหรับองค์ประกอบการตรวจจับคู่การควบคุมเครื่องทําความร้อนในรูป 1 จําเป็นต้องใช้สําหรับการทํางานตามรายละเอียด. วงจรปรับปรุงสะพานการตรวจจับในรูป 2 ยังจําเป็น. เครื่องปรับปรุงเครื่องมือความแตกต่างในรูป 3 สามารถใช้เพื่อเพิ่มการเพิ่มและนําการสับสนของแรงดันไปยังผลิตของเซ็นเซอร์

การติดเชื้อสื่อ:

ฝุ่นมีผลในการบดขัดระบายการไหลของโลหะขั้ว (AWM2200V เท่านั้น) การสะสมฝุ่นทําให้ความดันลดลงผ่านเซ็นเซอร์เพิ่มขึ้นสําหรับอัตราการไหลของใด ๆ

สามารถป้องกันการซับซ้อนได้ โดยการใช้เครื่องกรองขนาด 5 ไมครอนที่ไม่แพง

น้ํามันแหลม VS ความดันต่าง:

ชิปไมโครบริดจ์เป็นชิปเซ็นเซอร์การไหลของมวล โดยใช้กลไกโอนความร้อน ยิ่งมีมวลไหลผ่านชิป ยิ่งมีการโอนความร้อนระยะการตรวจจับสามารถขยายเมื่อตรวจจับการไหลของตัวอย่างของการไหลหลักโดยการลดอัตราสัมพันธ์ของเส้นทางการไหลหลักกว้าง ช่องทางการไหลของกว้างขั้นต่ําของท่อการไหลของอากาศภายในเซ็นเซอร์การลดความไหลของตัวอย่างจะส่งผลให้เกิดการปรับกําลังกลับกัน โดยวิธีกลไกยิ่งแรงกดต่างที่สูงขึ้น, น้ําหนักที่ไหลมากขึ้นความแตกต่างในความหนาแน่นของสื่อที่ไหลเนื่องจากความดันแวดล้อมและความร้อนเปลี่ยนแปลงจะเปลี่ยนแปลง AWM2200V ผลิตเซ็นเซอร์ความดันความแตกต่างในสัดส่วนกับการเปลี่ยนแปลงในความหนาแน่นสมบูรณ์เครื่องตรวจจับการไหลของมวลอื่น ๆ ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนาแน่น

คําแนะนําในการผสม

เซ็นเซอร์ควรถูกติดตั้งอย่างมั่นคงกับบอร์ดพีซีก่อนการผสมผสาน การผสมผสานด้วยมือ: 1. ใช้เหล็กผสมผสานที่ควบคุมอุณหภูมิที่มีปลายมีกว้าง 3,2 มิลลิเมตร (1/8 นิ้ว)เก็บปลายบนเทอร์มินัลเป็นเวลา 5 วินาทีสูงสุด. 3. ใช้หม้อผสมแกนเรซินแบบ R และทําความสะอาดด้วยมือหลังจากผสม

คําแนะนําในการผสมต่อ การผสมต่อคลื่น:

1. กําหนด อุณหภูมิ ของ ผสม ให้ สูงสุด 250 องศา เซลเซียส.....
