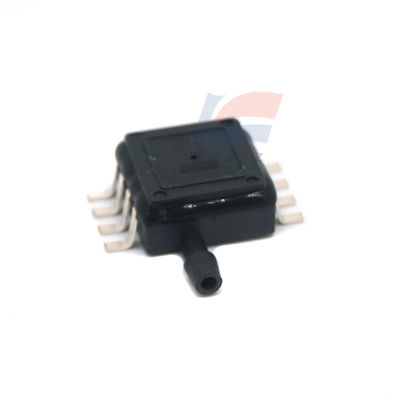

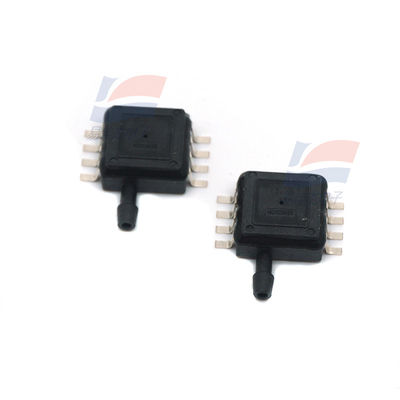

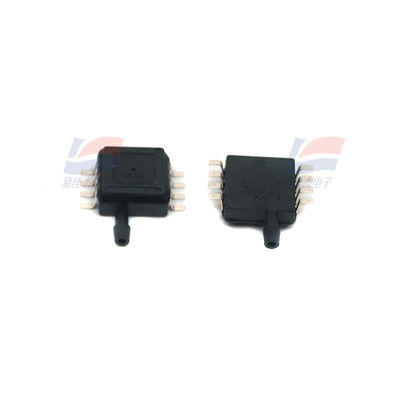

YJJ XGZP164 1kPa ผ่านท่อรับน้ําสองตัว เครื่องตรวจความดันความแตกต่างถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคทางการแพทย์

คําอธิบายสินค้า:

XGZP164 1kPa ผ่านท่อรับน้ําสองตัว เครื่องตรวจความดันความแตกต่างถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคทางการแพทย์

ลักษณะ:

ระยะการวัด: -100 kpa ถึง 0kPa... 1kPa... 200kPa

เทคโนโลยี MEMS

รูปแบบความดันความแตกต่างหรือเครื่องวัดความดัน

สูตรบรรจุ SOP ช่องระบายอากาศข้าง

มันใช้ได้กับก๊าซที่ไม่เป็นสารสกัด

ระยะอุณหภูมิการทํางาน: -30°C ถึง +100°C

ความดันสแตติกสูงสุด 500kPa

ทิศทางของปินสามารถเลือก

"สาขาใช้งาน"

สาขาทางการแพทย์ เช่น เครื่องหายใจ, เครื่องวัดลมแรง, และอุปกรณ์บําบัดอัมพาตจากการนอนหลับ

การตรวจจับการไหลของอากาศ, การทําความร้อน, การระบายอากาศและเครื่องปรับอากาศ, อุปกรณ์ปนูเมติก, เครื่องสลับความดัน และสาขาอุตสาหกรรมอื่น ๆ

วิทยาศาสตร์ชีววิทยา อุปกรณ์ครัวเรือนขนาดเล็ก อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์กีฬาและฟิตเนส อุปกรณ์ดับเพลิง อินเตอร์เน็ตของสิ่งของ และสาขาอื่น ๆ

ภาพรวมสินค้า

อุปกรณ์ที่มีความรู้สึกต่อแรงดันแบบ XGZP164 เป็นเซ็นเซอร์แรงดันที่เหมาะสําหรับสาขาต่างๆ เช่น การแพทย์ชีวภาพและอิเล็กทรอนิกส์รถยนต์

มันคือชิปความกดดันของซิลิคอนที่มีความรู้สึกต่อความกดดัน โดยการประมวลผลโดยเทคโนโลยี MEMS ชิปความกดดันประกอบด้วยเยื่อยืดหยุ่นและบูรณาการบนเยื่อ

มันประกอบด้วยสี่ตัวต่อต้าน สี่ตัวต่อต้านสร้างโครงสร้างสะพาน Wheatstone เมื่อแรงกดดันถูกนําไปใช้กับเยื่อยืดหยุ่นสะพานจะสร้างจุดสัมผัส

สัญญาณการออกแรงดันที่มีความสัมพันธ์สัดส่วนเชิงเส้นของแรงดันที่ใช้

ส่วนประกอบความดัน XGZP164 เป็นส่วนประกอบ OEM แพ็คในรูปแบบมาตรฐาน SOP8 ซึ่งสะดวกสําหรับผู้ใช้ในการรับรองการติดตั้งพื้นผิว

ช่องน้ําอากาศบนพื้นผิวถูกออกแบบด้วยตะขอ ซึ่งเหมาะสําหรับโครงสร้างความดันการรับอากาศด้านข้าง และป้องกันช่องน้ําอากาศจากการหล่นลงได้อย่างมีประสิทธิภาพ

มันมีลินีอาร์ดี, สามารถซ้ําและมั่นคง, ความรู้สึกสูง, และสะดวกสําหรับผู้ใช้ในการแก้ไขความผิดพลาดและชําระค่าตอบแทนสําหรับผลิตและความร้อน.

ผลงานโครงสร้าง

ชิปความดัน: วัสดุซิลิคอน

สายลวด: สายทอง

กล่องบรรจุ: วัสดุ PPS

ปิ้น: ทองแดงเคลือบด้วยเงิน

น้ําหนักสุทธิ: ประมาณ 0.4 กรัม

"ประสิทธิภาพไฟฟ้า"

พลังงานไฟฟ้า: ≤15V DC หรือ ≤3.0mA DC

อุปทานการเข้า: 4kΩ ถึง 6kΩ

อุปทานการออก: 4kΩ ถึง 6kΩ

ความต้านทานการปิด: 100MΩ,100VDC

ความอ้วนที่อนุญาต: 3 เท่าของความดันสแตตติกสูงสุด (ความดันสแตตติกสูงสุด ≤40kPa)

1.5 เท่าของความดันสแตตติกสูงสุด (40kPa < ความดันสแตตติกสูงสุด ≤ 350kPa)

เงื่อนไข

สื่อการวัด: อากาศ

อุณหภูมิกลาง: (25±1) °C

อุณหภูมิบริเวณ: (25±1) °C

ความสั่นสะเทือน: 0.1g ((1m/s 2) Max

ความชื้น: (50%±10%) RH

พลังงานไฟฟ้า: (5±0.005) V DC

ใช้เป็นเงื่อนไขการทดสอบเปรียบเทียบสําหรับปริมาตรฐานพื้นฐานต่อไปนี้เท่านั้น

Sรายละเอียด:
