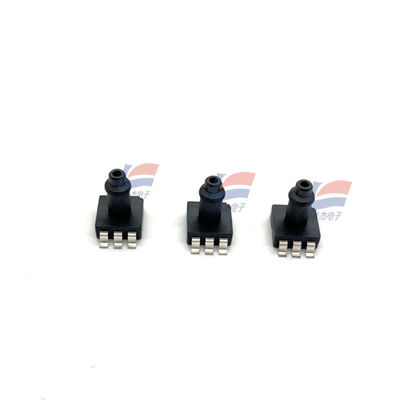

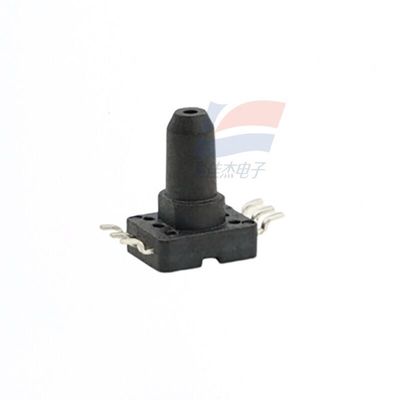

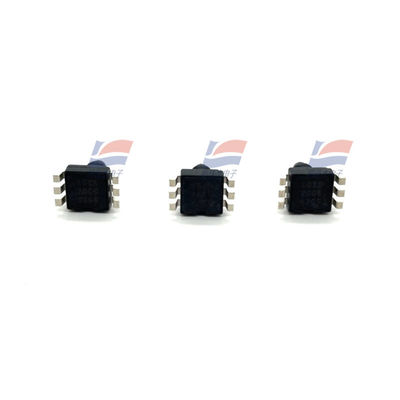

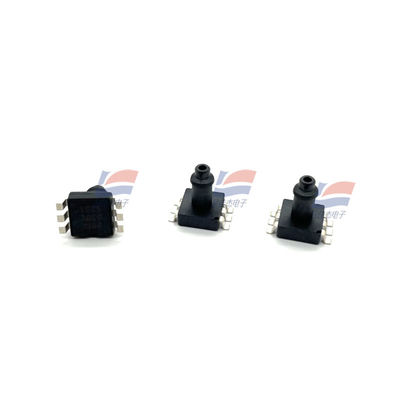

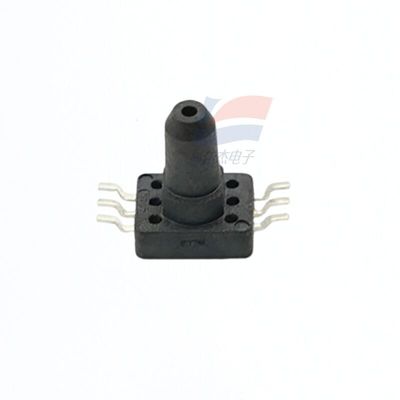

YJJ XGZP167 แพทช์กลับ ขนาดเล็ก เหมาะสําหรับเครื่องตรวจความดันโลหิตแบบพกพา และหมอนนวดที่มีความดัน 40kPa

คําอธิบายสินค้า:

XGZP167 แพทช์กลับ ขนาดเล็ก เหมาะสําหรับเครื่องตรวจความดันโลหิตที่พกพาและหมอนนวดที่มีความดัน 40kPa

ลักษณะ:

ระยะการวัด: -100 kpa ถึง 0kPa... 200kPa

เทคโนโลยี MEMS

แบบเครื่องวัดความดัน

แบบบรรจุ SOP

เหมาะสําหรับก๊าซที่ไม่เกรี้ยว

ระยะอุณหภูมิการทํางาน: -30 °C ถึง +100 °C

ห้องความดันกลับของชิปอยู่ภายใต้ความดัน

ขนาดเล็กมาก

ประสิทธิภาพไฟฟ้า

แหล่งไฟฟ้า: ≤15VDC หรือ ≤3.0mA DC

อุปทานการเข้า:4kQ ถึง 6kQ

อุปทานการออก:4kQ ถึง 6kQ

ความต้านทานการปิด: 100MQ,100VDC

ความอ้วนที่อนุญาต:3 เท่าของขนาดเต็ม (ช่วงความดัน ≤40kPa)

2 เท่าของขนาดเต็ม (40kPa < ระยะความดัน ≤ 200 kpa)

สัญญาณการออกแรงดันที่มีความสัมพันธ์สัดส่วนเชิงเส้นของแรงดันที่ใช้

องค์ประกอบความดัน XGZP166 เป็นองค์ประกอบ OEM แพ็คในรูปแบบมาตรฐาน SOP8 ซึ่งสะดวกสําหรับผู้ใช้ในการรับรองการติดตั้งพื้นผิว

ช่องน้ําอากาศบนพื้นผิวถูกออกแบบด้วยตะขอ ซึ่งเหมาะสําหรับโครงสร้างความดันการรับอากาศด้านข้าง และป้องกันช่องน้ําอากาศจากการหล่นลงได้อย่างมีประสิทธิภาพ

มันมีลินีอาร์ดี, สามารถซ้ําและมั่นคง, ความรู้สึกสูง, และสะดวกสําหรับผู้ใช้ในการแก้ไขความผิดพลาดและชําระค่าตอบแทนสําหรับผลิตและความร้อน.

ผลงานโครงสร้าง

ชิปความดัน: วัสดุซิลิคอน

สายลวด: สายทอง

กล่องบรรจุ: วัสดุ PPS

ปิ้น: ทองแดงเคลือบด้วยเงิน

น้ําหนักสุทธิ: ประมาณ 0.4 กรัม

"ประสิทธิภาพไฟฟ้า"

พลังงานไฟฟ้า: ≤15V DC หรือ ≤3.0mA DC

อุปทานการเข้า: 4kΩ ถึง 6kΩ

อุปทานการออก: 4kΩ ถึง 6kΩ

ความต้านทานการปิด: 100MΩ,100VDC

ความอ้วนที่อนุญาต: 3 เท่าของความดันสแตตติกสูงสุด (ความดันสแตตติกสูงสุด ≤40kPa)

1.5 เท่าของความดันสแตตติกสูงสุด (40kPa < ความดันสแตตติกสูงสุด ≤ 350kPa)

เงื่อนไข

สื่อการวัด: อากาศ

อุณหภูมิกลาง: (25±1) °C

อุณหภูมิบริเวณ: (25±1) °C

ความสั่นสะเทือน: 0.1g ((1m/s 2) Max

ความชื้น: (50%±10%) RH

พลังงานไฟฟ้า: (5±0.005) V DC

ใช้เป็นเงื่อนไขการทดสอบเปรียบเทียบสําหรับปริมาตรฐานพื้นฐานต่อไปนี้เท่านั้น

Sรายละเอียด:
