รายละเอียดสินค้า:
|
| พลังงานไฟฟ้า: | ≤15VDCหรือ≤3.0MA DC | อิมพีแดนซ์อินพุต: | 4kq ถึง 6kq |
|---|---|---|---|
| อิมพีแดนซ์เอาต์พุต: | 4kq ถึง 6kq | ความต้านทานของฉนวน: | 100 m · 100VDC |
| โอเวอร์โหลดที่อนุญาต: | 1.5 เท่าเต็มสเกล | แรงดันระเบิด: | ระดับเต็ม 2 เท่า |
| เน้น: | เซ็นเซอร์วัดความดันหัวฉีดอากาศเข้าด้านข้าง,เซ็นเซอร์วัดความดันเกจ 200Kpa,เครื่องตรวจจับความดันที่ชําระอุณหภูมิ |
||
คําอธิบายสินค้า:

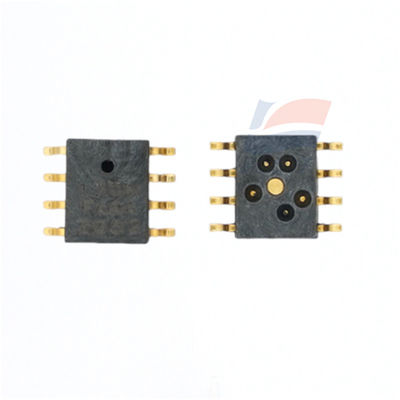

XGZP193-200kPa เครื่องตรวจความดันเครื่องวัดได้ถูกปรับขนาดด้วยเครื่องปรับอากาศด้านข้างที่ชําระอุณหภูมิ
ลักษณะ:
ระยะการวัด: 0kPa ถึง 100kPa... 700kPa
เทคโนโลยี MEMS
รูปแบบความดันโดยเฉพาะ
สูตรบรรจุ SOP, การรักษาการเติมกาว
เหมาะสําหรับก๊าซหรือของเหลวที่ไม่เกรี้ยวและไม่นํา
ระยะอุณหภูมิการทํางาน: -30 °C ถึง +100 °C
ขนาดเล็ก
ประสิทธิภาพไฟฟ้า
แหล่งไฟฟ้า: ≤15VDC หรือ ≤3.0mA DC
อุปทานการเข้า:4kQ ถึง 6kQ
อุปทานการออก:4kQ ถึง 6kQ
ความต้านทานการปิด: 100 m · 100VDC
ความจุเกินที่อนุญาต:1.5 เท่าของขนาดเต็ม
ความดันกระแทก: ≥ 2 เท่าของขนาดเต็ม
เซนเซอร์ความดัน XGZP193 ใช้ได้ในสาขาต่างๆ เช่น การแพทย์ชีวภาพ การควบคุมอุตสาหกรรม และอินเตอร์เน็ตของสิ่งของ ส่วนประกอบหลักของมันคืออุปกรณ์ MEMS
ชิปความกดดันที่มีความรู้สึกต่อความกดดันของซิลิคอน โดยการประมวลผลโดยเทคโนโลยี ชิปความกดดันนี้ประกอบด้วยเยื่อยืดหยุ่นและ 4 ตัวต้านทานที่บูรณาการกับเยื่อ
สี่ varistor สร้างโครงสร้างสะพาน Wheatstone เมื่อความกดดันกระทําบนเยื่อยืดหยุ่น สะพานจะสร้างเส้นที่ตรงกับความกดดันที่ใช้
สัญญาณการออกแรงดันที่มีความสัมพันธ์สัดส่วน วงจรที่ติดตั้งได้ปรับขนาดปริมาตรของเซ็นเซอร์ เช่น การออกจุดศูนย์, การออกเต็มขนาดและการเคลื่อนไหวของอุณหภูมิ
และการชําระค่าชําระเพื่อผลิตสัญญาณการออกแรงดันมาตรฐานความแม่นยําสูง โดยใช้แรงดันไฟฟ้ามาตรฐาน
เซนเซอร์ความดัน XGZP193 ถูกบรรจุในรูปแบบพัสดุ DIP มาตรฐานที่สะดวกสําหรับผู้ใช้ในการติดตั้ง
ป้องกันอุปกรณ์ปรับความดันจากการหลุดออกเนื่องจากความดันเกิน
สื่อการวัดของเซ็นเซอร์ความดัน XGZP193 จํากัดสําหรับก๊าซที่ไม่รุนแรง เช่นอากาศ สําหรับความดันอื่นที่ไม่ใช่ก๊าซที่รุนแรง
สําหรับสื่อ, กรุณารู้สึกอิสระในการสอบถาม.
"ผลงานโครงสร้าง"
ชิปความดัน: วัสดุซิลิคอน
สายลวด: สายทอง
วัสดุเปลือก: วัสดุ PPS
ความอ้วนที่อนุญาต: 3 เท่าของขนาดเต็ม (ช่วงความดัน ≤ 50kPa)
2 เท่าของขนาดเต็ม (50kPa< ระยะความดัน ≤ 200 kpa)
Xgzp193_แผ่นนิติบุคคล _จีน _V13
หนึ่งในห้า
ความสมบูรณ์แบบปรากฏภายใต้ความกดดัน
Xgzp192_แผ่นนิติบุคคล _ภาษาจีน _V1.3 2/5
สื่อการวัด: อากาศ
อุณหภูมิกลาง: (25±1) °C
อุณหภูมิบริเวณ: (25±1) °C
ความสั่นสะเทือน: 0.1g ((1m/s 2) Max
ความชื้น: (50%±10%) RH
พลังงานไฟฟ้า: (10±0.005) VDC
ใช้เป็นเงื่อนไขการทดสอบเปรียบเทียบสําหรับปริมาตรฐานพื้นฐานต่อไปนี้เท่านั้น
รายละเอียด:
| ความดันไฟฟ้า | 2.5 ถึง 5.5 โวลต์ |
| อุณหภูมิการทํางาน | -40 ถึง 150 °C |
| PSRR | 60dB |
| อัตราการบดกําลังการออก | 5mA |
