YJJ SM353LT SM351LT ซีรี่ย์นาโนแอมเปียร์ All-pole Magnetoresistive 310nA Hall Sensor

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์ฮอลล์แม่เหล็กไฟฟ้าแบบ All-pole Magnetoresistive 310nA Series SM353LT

คุณสมบัติ:

เซ็นเซอร์ฮอลล์แม่เหล็กไฟฟ้าแบบ All-pole Magnetoresistive SM353LT 310nA พร้อมความไวแม่เหล็ก 14 ถึง 20G จาก Honeywell

เซ็นเซอร์แม่เหล็กไฟฟ้าแบบ All-pole Magnetoresistive ซีรีส์ Nanopower พร้อมวงจรรวมสำหรับเซ็นเซอร์ตำแหน่งแบบ All-pole SOT-23 ค่าทั่วไปคือ 7 G และค่าคือ 11 G (SM351LT); ค่าทั่วไปคือ 14 G และค่าคือ 20 G (SM353LT); กระแสทั่วไปคือ 360 nA (SM351LT) และ 310 nA (SM353LT)

IC เซ็นเซอร์ตัวต้านทานแม่เหล็ก (วงจรรวม)

Honeywell Nanopower series magnemistor (MR) sensor ics เป็นอุปกรณ์ที่มีความไวสูง เหมาะอย่างยิ่งสำหรับการใช้งานที่มีช่องว่างอากาศขนาดใหญ่ สนามแม่เหล็กขนาดเล็ก และข้อกำหนดด้านพลังงานต่ำ

ควรติดตั้ง IC เซ็นเซอร์ขนานกับขั้วใต้หรือขั้วเหนือในทิศทางของเซ็นเซอร์ โดยไม่จำเป็นต้องระบุขั้วแม่เหล็กเพิ่มเติม ซึ่งช่วยลดความซับซ้อนในการติดตั้งและอาจช่วยประหยัดค่าใช้จ่ายได้ การใช้กระแสไฟเฉลี่ยของ IC เซ็นเซอร์เหล่านี้ต่ำมาก เอาต์พุตเป็นเอาต์พุตแบบ push-pull โดยไม่มีตัวต้านทาน pull-up และแรงดันไฟฟ้าในการทำงานต่ำถึง 1.65V ซึ่งสามารถปรับปรุงประสิทธิภาพการใช้พลังงานได้อย่างมาก

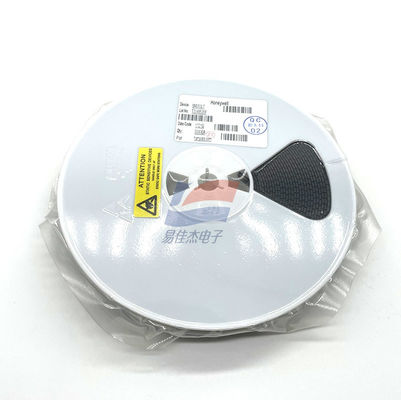

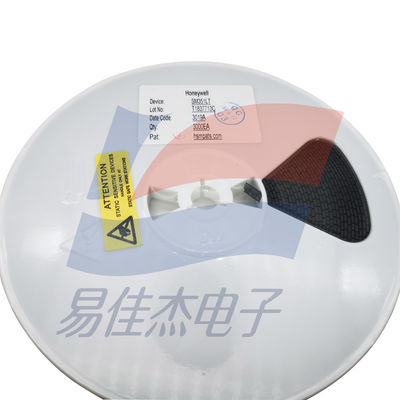

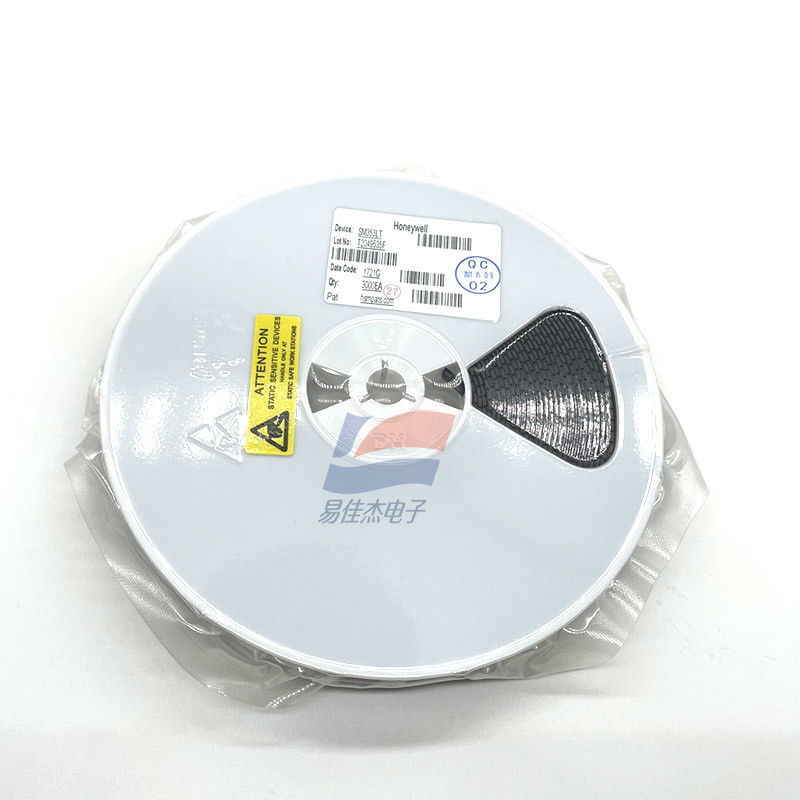

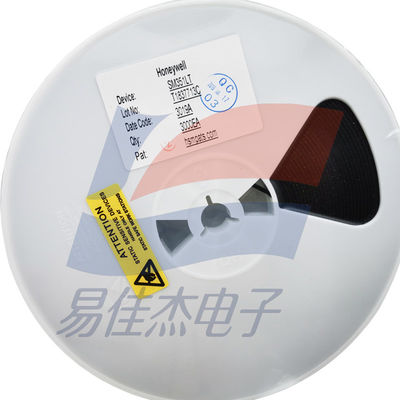

IC เซ็นเซอร์ magnemistor ซีรีส์ Nanopower เหล่านี้ใช้แพ็คเกจติดตั้งบนพื้นผิว SOT-23 ขนาดเล็กพิเศษ บรรจุภัณฑ์อยู่ในรูปแบบเทปและรีล โดยมี 3,000 ชิ้นต่อรีล ซึ่งเหมาะสำหรับการติดตั้งส่วนประกอบโดยใช้การจัดเรียงและการวางตำแหน่งอัตโนมัติ

ลักษณะสำคัญ

ความไวสูง: ค่าทั่วไปของ SM351LT คือ 7G และค่าคือ; ค่าทั่วไปของ SM353LT คือ 14G และค่าคือ 20G

Nanopower (การใช้พลังงานต่ำมาก): กระแสไฟเฉลี่ยของ SM351LT คือ 360nA และของ SM353LT คือ 310 nA

ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ: 1.65Vdc ถึง 5.5Vdc; ทำให้การออกแบบง่ายขึ้น

การเหนี่ยวนำแบบ Full-pole: แม่เหล็กสามารถเปิดใช้งานขั้วแม่เหล็กใดก็ได้

ช่วงอุณหภูมิ: -40 ℃ ถึง 85 ℃ [-40 ° F ถึง 185 ° F

เอาต์พุตแบบ Push-pull: ไม่ต้องใช้ตัวต้านทาน pull-up ภายนอก

การออกแบบที่เสถียรแบบ Non-chopper วัสดุที่สอดคล้องกับ RoHS: เป็นไปตามข้อกำหนดของ Directive 2002/95/EC

บรรจุภัณฑ์: SOT-23 สาขาการใช้งานที่เป็นไปได้

อุตสาหกรรม

อุปกรณ์พกพา (เช่น อุปกรณ์คอมพิวเตอร์แบบพกพาและเครื่องสแกน)

มิเตอร์น้ำ ไฟฟ้า และก๊าซ

การควบคุมการเข้าถึงอาคาร แทนที่สวิตช์รีดในระบบรักษาความปลอดภัยที่ใช้พลังงานจากแบตเตอรี่

เครื่องตรวจจับควันในอุตสาหกรรม

ข้อมูลจำเพาะ:
