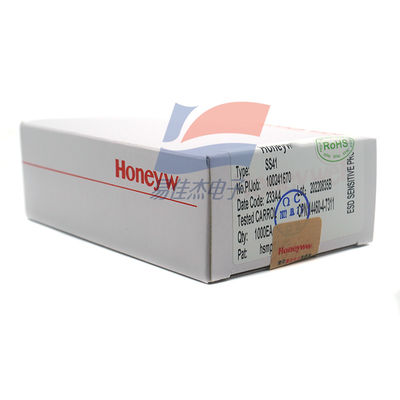

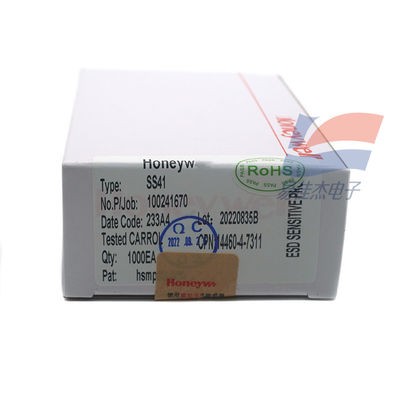

YJJ SS41F All-pole Low-Power Hall Switch อุปกรณ์ผลฮอลล์ดิจิตอล

คำอธิบายผลิตภัณฑ์:

SS41F สวิตช์ฮอลล์แบบขั้วเดียว กำลังต่ำ อุปกรณ์ฮอลล์เอฟเฟกต์ดิจิทัล

คุณสมบัติ:

SS41F และ SS41G เป็นอุปกรณ์ฮอลล์เอฟเฟกต์ดิจิทัลขนาดเล็ก อเนกประสงค์ ที่ทำงานด้วยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า ออกแบบมาเพื่อตอบสนองต่อขั้วเหนือและใต้ที่สลับกัน ตัวควบคุมในตัวให้ความเสถียรในการทำงานที่เพิ่มขึ้นในช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟตั้งแต่ 4.5Vdc ถึง 24Vdc วงจรภายในได้รับการออกแบบมาเพื่อป้องกันความเสียหายของเซ็นเซอร์เมื่อขั้วของแรงดันไฟฟ้าแหล่งจ่ายไฟกลับด้านโดยไม่คาดคิด การดูดซับแรงดันไฟฟ้าขาออกแบบคอลเลคเตอร์แบบวงจรเปิดสามารถเชื่อมต่อกับวงจรอิเล็กทรอนิกส์ต่างๆ ได้อย่างง่ายดาย SS41F ได้รับการทดสอบจากโรงงานที่ 25°C[77°F] และ SS41G ได้รับการทดสอบจากโรงงานที่ทั้ง 25°C[77°F] และ 125°C[257°F] ผลิตภัณฑ์ทั้งสองนี้ออกแบบมาสำหรับการใช้งานที่มีปริมาณมาก ผลิตภัณฑ์เหล่านี้มาในรูปแบบแพ็คเกจเดียว: SS41F, SS41G แพ็คเกจแบบ Flat TO-92 ใช้แพ็คเกจแบบ Bulk แบบตะกั่วตรง สามารถจัดวางเลย์เอาต์แผงวงจรพิมพ์ (PC board) ได้อย่างกะทัดรัด SS41F และ SS41G เป็นอุปกรณ์ฮอลล์เอฟเฟกต์ดิจิทัลขนาดเล็ก อเนกประสงค์ ที่ทำงานด้วยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า ออกแบบมาเพื่อตอบสนองต่อขั้วเหนือและใต้ที่สลับกัน ตัวควบคุมในตัวให้ความเสถียรในการทำงานที่เพิ่มขึ้นในช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟตั้งแต่ 4.5Vdc ถึง 24Vdc วงจรภายในได้รับการออกแบบมาเพื่อป้องกันความเสียหายของเซ็นเซอร์เมื่อขั้วของแรงดันไฟฟ้าแหล่งจ่ายไฟกลับด้านโดยไม่คาดคิด การดูดซับแรงดันไฟฟ้าขาออกแบบคอลเลคเตอร์แบบวงจรเปิดสามารถเชื่อมต่อกับวงจรอิเล็กทรอนิกส์ต่างๆ ได้อย่างง่ายดาย SS41F ได้รับการทดสอบจากโรงงานที่ 25°C[77°F] และ SS41G ได้รับการทดสอบจากโรงงานที่ทั้ง 25°C[77°F] และ 125°C[257°F] ผลิตภัณฑ์ทั้งสองนี้ออกแบบมาสำหรับการใช้งานที่มีปริมาณมาก ผลิตภัณฑ์เหล่านี้มาในรูปแบบแพ็คเกจเดียว: SS41F, SS41G แพ็คเกจแบบ Flat TO-92 ใช้แพ็คเกจแบบ Bulk แบบตะกั่วตรง สามารถจัดวางเลย์เอาต์แผงวงจรพิมพ์ (PC board) ได้อย่างกะทัดรัดคุณสมบัติผลิตภัณฑ์:

1. ขนาดเล็ก;

2. การป้องกันขั้วย้อนกลับของแหล่งจ่ายไฟ;

3. เอาต์พุตแบบคัลเลคเตอร์ซิงค์ (Current sink output)

4. คุณสมบัติทางแม่เหล็กที่ไวต่อการเปลี่ยนแปลง;

5. ความเร็วในการทำงาน: 0 kHz ถึงมากกว่า 100 kHz.

เซ็นเซอร์ Magnetoresistive (MR) เป็นเซ็นเซอร์แม่เหล็กแบบโซลิดสเตตที่ไวต่อสนามแม่เหล็กต่ำที่สุดในตลาด ซึ่งสามารถใช้ในการวัดทิศทางและขนาดของสนามแม่เหล็กตั้งแต่ 70 mG (7 nT) ถึง 6 G (0.6 mT) เซ็นเซอร์ magnetoresistive สามารถระบุการเปลี่ยนแปลงของสนามแม่เหล็กโลกที่เกิดจากการมีอยู่ของวัตถุที่เป็นเหล็ก หรือตำแหน่งของวัตถุที่เป็นเหล็กภายในสนามแม่เหล็กโลก แบนด์วิดท์สูงสามารถนำมาใช้ในการตรวจจับยานพาหนะที่เคลื่อนที่ด้วยความเร็วสูงและวัตถุที่มีส่วนประกอบของเหล็กอื่นๆ เซ็นเซอร์เหล่านี้ใช้การออกแบบแบบไม่สัมผัส และระยะห่างในการทำงานขึ้นอยู่กับมวลของวัตถุที่เป็นเหล็กที่กำลังวัด

ซีรีส์ผลิตภัณฑ์เซ็นเซอร์แม่เหล็กฮอลล์มีบทบาทสำคัญในหลายสาขา เช่น ระบบอัตโนมัติในอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์ และอุปกรณ์ทางการแพทย์ ต่อไปนี้เป็นภาพรวมโดยละเอียดของซีรีส์ผลิตภัณฑ์นี้

ในฐานะผู้นำด้านเทคโนโลยีเซ็นเซอร์ ซีรีส์ผลิตภัณฑ์เซ็นเซอร์แม่เหล็กฮอลล์ใช้หลักการฮอลล์เอฟเฟกต์ขั้นสูง ตรวจจับพารามิเตอร์ต่างๆ เช่น ตำแหน่ง ความเร็ว และทิศทางของวัตถุ โดยการวัดการเปลี่ยนแปลงของสนามแม่เหล็ก เซ็นเซอร์เหล่านี้มีคุณสมบัติความแม่นยำสูง ความไวสูง การใช้พลังงานต่ำ และความน่าเชื่อถือที่เสถียร และสามารถตอบสนองความต้องการของสถานการณ์การใช้งานที่ซับซ้อนต่างๆ ได้

ii. คุณสมบัติหลัก

การวัดความแม่นยำสูง

เซ็นเซอร์แม่เหล็กฮอลล์สามารถวัดการเปลี่ยนแปลงของสนามแม่เหล็กได้อย่างแม่นยำ จึงสามารถตรวจจับตำแหน่งของวัตถุได้อย่างแม่นยำ คุณสมบัติการวัดความแม่นยำสูงนี้ทำให้เซ็นเซอร์มีข้อได้เปรียบที่สำคัญในระบบระบุตำแหน่ง การนำทาง และการควบคุมในระบบอัตโนมัติในอุตสาหกรรม

ความไวสูง

เซ็นเซอร์ซีรีส์นี้มีความไวสูงมาก และสามารถตรวจจับการเปลี่ยนแปลงของสนามแม่เหล็กที่อ่อนแอได้ คุณสมบัตินี้ช่วยให้เซ็นเซอร์ทำงานได้ดีในด้านต่างๆ เช่น เซ็นเซอร์ความเร็วและเซ็นเซอร์ตำแหน่งในอิเล็กทรอนิกส์ยานยนต์ ซึ่งสะท้อนสถานะการเคลื่อนที่ของยานพาหนะได้อย่างแม่นยำ

การใช้พลังงานต่ำ

เซ็นเซอร์แม่เหล็กฮอลล์ใช้การออกแบบที่ใช้พลังงานต่ำ และสามารถรักษาประสิทธิภาพที่เสถียรได้ในการใช้งานระยะยาว คุณสมบัติการใช้พลังงานต่ำนี้ทำให้เซ็นเซอร์มีศักยภาพในการใช้งานที่กว้างขวางในอุปกรณ์พกพา อุปกรณ์เคลื่อนที่ และสาขาอื่นๆ

เสถียรและน่าเชื่อถือ

เซ็นเซอร์ซีรีส์นี้ผลิตด้วยวัสดุและกระบวนการขั้นสูง มีความเสถียรและความน่าเชื่อถือที่ยอดเยี่ยม แม้ในสภาพแวดล้อมการทำงานที่รุนแรง เซ็นเซอร์ก็สามารถรักษาประสิทธิภาพที่เสถียรเพื่อให้แน่ใจว่าระบบทำงานได้ตามปกติ

สาม การจำแนกประเภทผลิตภัณฑ์

ซีรีส์ผลิตภัณฑ์เซ็นเซอร์แม่เหล็กฮอลล์ประกอบด้วยประเภทต่างๆ เพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน การจำแนกประเภทหลักมีดังนี้:

เซ็นเซอร์ฮอลล์แบบขั้วเดียว

เหมาะสำหรับการตรวจจับทิศทางและความเข้มของสนามแม่เหล็ก และมักใช้สำหรับเอาต์พุตแบบสวิตช์

เซ็นเซอร์ฮอลล์แบบสองขั้ว

สามารถตรวจจับทิศทางและขั้วของสนามแม่เหล็ก และเหมาะสำหรับสถานการณ์การใช้งานที่ต้องการแยกแยะทิศทางของสนามแม่เหล็ก

เซ็นเซอร์ฮอลล์แบบขั้ว

สามารถตอบสนองต่อการเปลี่ยนแปลงของสนามแม่เหล็กในทุกทิศทาง และเหมาะสำหรับสถานการณ์การใช้งานที่ต้องการตรวจจับการเปลี่ยนแปลงของสนามแม่เหล็ก แต่ไม่จำเป็นต้องแยกแยะทิศทาง

เซ็นเซอร์ฮอลล์แบบเชิงเส้น

สามารถส่งสัญญาณอนาล็อกที่แปรผันตามความเข้มของสนามแม่เหล็ก และเหมาะสำหรับสถานการณ์การใช้งานที่ต้องการการวัดความเข้มของสนามแม่เหล็กอย่างแม่นยำ

เซ็นเซอร์ฮอลล์แบบล็อค

มีฟังก์ชันการคงสภาพแม่เหล็ก เมื่อสนามแม่เหล็กหายไป เซ็นเซอร์ยังคงรักษาสภาพเดิมไว้ได้ ทำให้เหมาะสำหรับสถานการณ์การใช้งานที่ต้องการการจดจำสถานะของสนามแม่เหล็ก

สี่. สาขาการใช้งาน

ซีรีส์ผลิตภัณฑ์เซ็นเซอร์แม่เหล็กฮอลล์มีการใช้งานอย่างแพร่หลายในสาขาต่อไปนี้:

ระบบอัตโนมัติในอุตสาหกรรม: ในสาขาระบบอัตโนมัติในอุตสาหกรรม เซ็นเซอร์แม่เหล็กฮอลล์มีการใช้งานอย่างแพร่หลายในระบบระบุตำแหน่ง การนำทาง และการควบคุม เช่น หุ่นยนต์และเครื่องมือเครื่องจักร CNC

อิเล็กทรอนิกส์ยานยนต์: ในสาขาอิเล็กทรอนิกส์ยานยนต์ เซ็นเซอร์แม่เหล็กฮอลล์ถูกใช้ในเซ็นเซอร์ความเร็ว เซ็นเซอร์ตำแหน่ง และด้านอื่นๆ ซึ่งสามารถสะท้อนสถานะการเคลื่อนที่ของยานพาหนะได้อย่างแม่นยำ และปรับปรุงความปลอดภัยในการขับขี่

อุปกรณ์ทางการแพทย์: ในอุปกรณ์ทางการแพทย์ เซ็นเซอร์แม่เหล็กฮอลล์ถูกใช้ในอุปกรณ์ทางการแพทย์แบบพกพา (เช่น ปั๊มฟอกไต อุปกรณ์ประมวลผลเลือด และปั๊มสารละลาย) เพื่อตรวจสอบและควบคุมสถานะการทำงานของอุปกรณ์

อิเล็กทรอนิกส์สำหรับผู้บริโภค: ในสาขาอิเล็กทรอนิกส์สำหรับผู้บริโภค เซ็นเซอร์แม่เหล็กฮอลล์ถูกใช้ในเซ็นเซอร์แม่เหล็กของอุปกรณ์ต่างๆ เช่น สมาร์ทโฟนและแท็บเล็ต เพื่อให้ได้ฟังก์ชันต่างๆ เช่น การหมุนหน้าจอและเข็มทิศ

ข้อมูลจำเพาะ:
