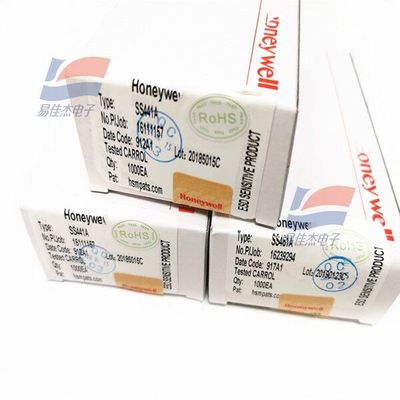

YJJ SS441A เครื่องตรวจจับอิทธิพลของฮอลล์แบบขั้วเดียวแบบดิจิทัลล็อค มีอัตราการออกปัจจุบัน 20mA ต่อเนื่อง และระดับการตรวจจับ 85 กาอัส

คำอธิบายผลิตภัณฑ์:

SS441A เซ็นเซอร์ Hall Effect แบบขั้วเดี่ยว เอาต์พุตแบบ Sink กระแสต่อเนื่อง 20mA

คุณสมบัติ:

SS441A เซ็นเซอร์ Hall Effect แบบขั้วเดี่ยว เอาต์พุตแบบ Sink กระแสต่อเนื่อง 20mA

เซ็นเซอร์ตำแหน่งแบบล็อคในตัวแบบ SS400 และ SS500 เป็นวงจรรวมเซ็นเซอร์ Hall Effect แบบดิจิทัลขั้วเดี่ยวที่มีความแรงของสนามแม่เหล็กต่ำ ปานกลาง และสูง แพ็คเกจแบบ TO-92 สไตล์แบน, SOT-89B วงจรรวมเซ็นเซอร์ SS400 ซีรีส์แบบเอาต์พุต Sink กระแสแบบดิจิทัลเป็นเซ็นเซอร์ Hall Effect แบบดิจิทัลอเนกประสงค์ขนาดเล็ก ทำงานโดยใช้สนามแม่เหล็กจากแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า และใช้เพื่อตอบสนองต่อขั้วแม่เหล็กเหนือและใต้ที่สลับกัน หรือเฉพาะขั้วแม่เหล็กใต้ มีแม่เหล็กแบบ Bipolar latch และแม่เหล็กแบบ Unipolar ให้เลือก

ฟังก์ชันปรับ Bandgap ช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรในช่วงแรงดันไฟฟ้าแหล่งจ่ายไฟตั้งแต่ 3.8Vdc ถึง 30Vdc เซ็นเซอร์เหล่านี้สามารถให้เอาต์พุตกระแสต่อเนื่อง 20 mA และสามารถทำงานที่กระแสสูงสุด 50 mA ความสามารถในการทำงานที่แรงดันไฟฟ้า 3.8V สามารถนำไปใช้ในแอปพลิเคชันแรงดันไฟฟ้าต่ำได้หลายประเภท

เอาต์พุต Sink กระแสแบบดิจิทัลแบบ Open-collector สามารถเชื่อมต่อและใช้งานร่วมกับวงจรอิเล็กทรอนิกส์ต่างๆ ได้อย่างง่ายดาย

เพื่อให้ผลิตภัณฑ์มีความน่าเชื่อถือและรักษาคุณภาพให้สม่ำเสมอ ซีรีส์ SS400 ได้รับการทดสอบที่อุณหภูมิ 25°C [75°F] และ 125°C [257°F] ผลิตภัณฑ์ทั้งหมดในแค็ตตาล็อกซีรีส์นี้สามารถทำงานได้ที่อุณหภูมิ 150°C [302°F]

เพื่อความยืดหยุ่นในการออกแบบ มีตัวเลือกขาและแพ็คเกจดังต่อไปนี้:

ขาตรง ยาว 14.99 มม. [0.59 นิ้ว] บรรจุเป็นจำนวนมากหรือในกล่องแบบม้วน

ขาตรง ยาว 18.7 มม. [0.735 นิ้ว] บรรจุเป็นจำนวนมาก

ขาขึ้นรูป ยาว 14.99 มม. [0.59 นิ้ว] บรรจุเป็นจำนวนมากหรือในกล่องแบบม้วน

แอปพลิเคชันที่เป็นไปได้

อุตสาหกรรม

การวัดการไหลความถี่สูงใน HVAC, มิเตอร์น้ำ, มิเตอร์เชื้อเพลิง และมิเตอร์ก๊าซ

การตรวจจับการงัดแงะในมิเตอร์น้ำ, มิเตอร์ไฟฟ้า และมิเตอร์ก๊าซ

การตรวจจับระดับของเหลว

การตรวจจับความเร็วรอบมอเตอร์

การตรวจจับตำแหน่งในกระบอกสูบ

ข้อมูลจำเพาะ:
