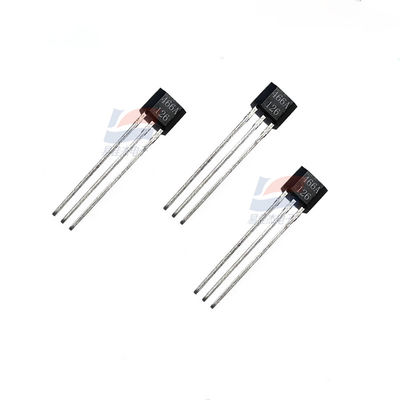

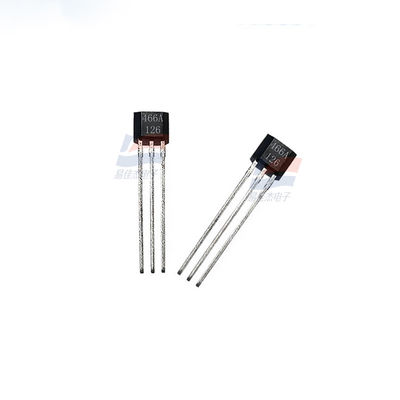

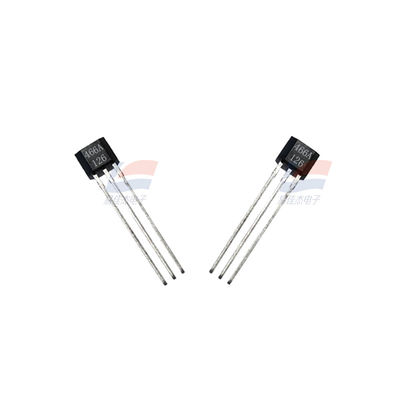

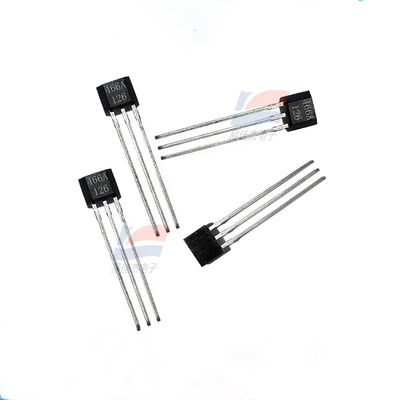

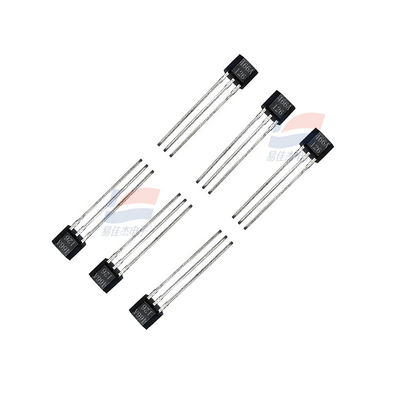

YJJ SS466A Bipolar Latch Hall IC สําหรับการตรวจจับการควบคุมมอเตอร์จุดการกระทําสูง Analog Output Sensing Range 60 G ถึง 200 G

คำอธิบายผลิตภัณฑ์:

SS466A Bipolar latch Hall IC การตรวจจับการควบคุมมอเตอร์จุดปฏิบัติการสูง

คุณสมบัติ:

วงจรรวมเซ็นเซอร์ตำแหน่งล็อคอินของซีรีส์ SS400 และซีรีส์ SS500 เป็นวงจรรวมเซ็นเซอร์ผลกระทบฮอลล์ดิจิทัลขั้วเดียวที่มีความแรงของสนามแม่เหล็กต่ำ ปานกลาง และสูง รูปแบบ TO-92 แบน, แพ็คเกจ SOT-89B เอาต์พุตซิงก์กระแสไฟดิจิทัล วงจรรวมเซ็นเซอร์ซีรีส์ SS400 เป็นเซ็นเซอร์ผลกระทบฮอลล์ดิจิทัลอเนกประสงค์ขนาดเล็ก ทำงานโดยสนามแม่เหล็กที่เกิดจากแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า และใช้เพื่อตอบสนองต่อขั้วแม่เหล็กเหนือและใต้สลับกัน หรือเฉพาะขั้วแม่เหล็กใต้เท่านั้น มีแม่เหล็กแบบ Bipolar latch และแม่เหล็กแบบ Unipolar ให้เลือก

ฟังก์ชันการปรับแถบช่องว่างช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรภายในช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟตั้งแต่ 3.8Vdc ถึง 30Vdc เซ็นเซอร์เหล่านี้สามารถให้เอาต์พุตกระแสไฟต่อเนื่อง 20 mA และสามารถวนรอบที่กระแสไฟสูงสุด 50 mA ความสามารถในการทำงานที่แรงดันไฟฟ้า 3.8V สามารถใช้ได้ในแอปพลิเคชันแรงดันไฟฟ้าต่ำที่เป็นไปได้มากมาย

เอาต์พุตซิงก์กระแสไฟของตัวเก็บรวบรวมวงจรเปิดดิจิทัลสามารถเชื่อมต่อและใช้งานได้อย่างง่ายดายกับวงจรอิเล็กทรอนิกส์ต่างๆ

เพื่อให้ผลิตภัณฑ์มีความน่าเชื่อถือและรักษาคุณภาพที่สม่ำเสมอ ซีรีส์ SS400 ได้รับการทดสอบที่ 25°C [75°F] และ 125°C [257°F] ผลิตภัณฑ์ทั้งหมดในแคตตาล็อกในซีรีส์นี้สามารถทำงานได้ที่อุณหภูมิ 150°C [302°F]

เพื่อความยืดหยุ่นในการออกแบบ มีพินและตัวเลือกบรรจุภัณฑ์ดังต่อไปนี้:

พินตรง, ยาว 14.99 มม. [0.59 นิ้ว], บรรจุในจำนวนมากหรือในกล่องแบบม้วน

พินตรง, ยาว 18.7 มม. [0.735 นิ้ว], บรรจุภัณฑ์จำนวนมาก

พินแบบฟอร์ม, ยาว 14.99 มม. [0.59 นิ้ว], บรรจุในจำนวนมากหรือในกล่องแบบม้วน

แอปพลิเคชันที่เป็นไปได้

อุตสาหกรรม

การตรวจจับการไหลความถี่สูงใน HVAC, มิเตอร์น้ำ, มิเตอร์เชื้อเพลิง และมิเตอร์สาธารณูปโภคก๊าซ

การตรวจจับการงัดแงะในมิเตอร์น้ำ, มิเตอร์ไฟฟ้า และมิเตอร์ก๊าซ

การตรวจจับระดับของเหลว

การตรวจจับความเร็วของมอเตอร์

การตรวจจับตำแหน่งในกระบอกสูบ

เซ็นเซอร์ magnetoresistive (MR) ของ Honeywell เป็นเซ็นเซอร์แม่เหล็กโซลิดสเตทสนามแม่เหล็กต่ำที่ไวที่สุดในตลาด ซึ่งสามารถใช้ในการวัดทิศทางและขนาดของสนามแม่เหล็กตั้งแต่ 70 mG (7 nT) ถึง 6 G (0.6 mT) เซ็นเซอร์ magnetoresistive ของ Honeywell สามารถกำหนดการเปลี่ยนแปลงของสนามแม่เหล็กโลกที่เกิดจากการมีอยู่ของวัตถุเฟอร์โรแมกเนติกหรือตำแหน่งของวัตถุเฟอร์โรแมกเนติกภายในสนามแม่เหล็กโลก แบนด์วิดท์สูงสามารถนำมาใช้เพื่อตรวจจับยานพาหนะที่เคลื่อนที่ด้วยความเร็วสูงและวัตถุอื่นๆ ที่มีเหล็ก เซ็นเซอร์เหล่านี้ใช้การออกแบบแบบไม่สัมผัส และระยะการทำงานขึ้นอยู่กับมวลเฟอร์โรแมกเนติกที่กำลังวัด

ผลิตภัณฑ์เซ็นเซอร์แม่เหล็กฮอลล์ของ Honeywell มีบทบาทสำคัญในหลายสาขา เช่น ระบบอัตโนมัติทางอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์ และอุปกรณ์ทางการแพทย์ ต่อไปนี้เป็นภาพรวมโดยละเอียดของผลิตภัณฑ์ชุดนี้:

I. ภาพรวมของผลิตภัณฑ์ชุด

ในฐานะผู้นำด้านเทคโนโลยีเซ็นเซอร์ ผลิตภัณฑ์เซ็นเซอร์แม่เหล็กฮอลล์ของ Honeywell ใช้หลักการ Hall effect ขั้นสูง โดยตรวจจับพารามิเตอร์ต่างๆ เช่น ตำแหน่ง ความเร็ว และทิศทางของวัตถุโดยการวัดการเปลี่ยนแปลงของสนามแม่เหล็ก เซ็นเซอร์เหล่านี้มีคุณสมบัติความแม่นยำสูง ความไวสูง ใช้พลังงานต่ำ และความน่าเชื่อถือที่เสถียร และสามารถตอบสนองความต้องการของสถานการณ์การใช้งานที่ซับซ้อนต่างๆ ได้

Ii. คุณสมบัติหลัก

การวัดความแม่นยำสูง

เซ็นเซอร์แม่เหล็กฮอลล์ของ Honeywell สามารถวัดการเปลี่ยนแปลงของสนามแม่เหล็กได้อย่างแม่นยำ จึงสามารถตรวจจับตำแหน่งของวัตถุได้อย่างแม่นยำ คุณลักษณะการวัดความแม่นยำสูงนี้ทำให้เซ็นเซอร์มีข้อได้เปรียบที่สำคัญในระบบระบุตำแหน่ง การนำทาง และการควบคุมในระบบอัตโนมัติทางอุตสาหกรรม

ข้อมูลจำเพาะ:
