รายละเอียดสินค้า:
|
| แรงดันขาออกสูงสุด: | 0.4 โวลต์โวลต์ | Output current: | 20 milliamperes |
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ: | -40 ° C ถึง 150 ° C [-40 ° F ถึง 302 ° F] | จุดปล่อย: | -40 G Typ (-40 ° C ถึง 150 ° C) |
| ประเภทบรรจุภัณฑ์: | SOT-89B | แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | 3 VDC ถึง 24 VDC |
| เน้น: | เครื่องตรวจจับตําแหน่งดิจิตอล SS351AT,อิทธิพลของฮอลล์ ดิจิตอล สัมผัสตําแหน่ง,Ics เครื่องตรวจจับตําแหน่งดิจิตอลระยะเต็ม |
||
คำอธิบายผลิตภัณฑ์:
SS551AT SS351AT SS451A เซ็นเซอร์ตำแหน่งดิจิทัล Hall Effect แบบ Full-Range IC
คุณสมบัติ:
SS551AT Hall Effect เซ็นเซอร์ตำแหน่งดิจิทัล IC, ขั้วเต็ม, ความไวต่ำ, SOT-89B, 1000 หน่วย/เทปและรีล
SS551AT series ของ IC เซ็นเซอร์ Hall effect แบบไบโพลาร์ราคาประหยัดใช้แพ็คเกจแบบติดตั้งบนพื้นผิวและมีวงจรรวมสมดุลความร้อนตลอดช่วงอุณหภูมิทั้งหมด การตอบสนองทางแม่เหล็กแบบไบโพลาร์จะสลับระหว่างขั้วเหนือและขั้วใต้
ตัวปรับแรงดันไฟฟ้าในตัวสามารถให้การทำงานที่เสถียรมากภายในช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ 4.5Vdc ถึง 24Vdc วงจรภายในสามารถป้องกันความเสียหายของเซ็นเซอร์และหลีกเลี่ยงการกลับขั้วของแรงดันไฟฟ้าของแหล่งจ่ายไฟโดยไม่ได้ตั้งใจ เซ็นเซอร์ Hall effect แบบไบโพลาร์ราคาประหยัด SS50AT series เป็นอุปกรณ์ Hall effect ดิจิทัลขนาดเล็ก อเนกประสงค์ ซึ่งทำงานโดยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า แรงดันเอาต์พุตของท่อระบายเปิดของตัวเก็บรวบรวมสามารถเชื่อมต่อกับวงจรอิเล็กทรอนิกส์ต่างๆ ได้อย่างง่ายดาย
หมายเหตุ: วงจรรวมให้ความเสถียรและแม่นยำของอุณหภูมิที่ยอดเยี่ยมในการออกแบบที่แข็งแกร่ง ช่วงอุณหภูมิการทำงานของเซ็นเซอร์ Hall ดิจิทัลเหล่านี้คือ -40°C ถึง 125°C [-40°F ถึง 257°F] ทำให้เหมาะสำหรับสภาพแวดล้อมเชิงพาณิชย์ ผู้บริโภค และอุตสาหกรรม
ข้อมูลจำเพาะทางเทคนิค
ชื่อซีรีส์: SS351AT, SS451A, SS551AT
ประเภทไดรฟ์แม่เหล็ก ทุกขั้ว
แรงดันเอาต์พุตสูงสุดคือ 0.4 Vdc
กระแสไฟขาออกคือ 20 มิลลิแอมแปร์
ประเภทเอาต์พุต จม
อุณหภูมิในการจัดเก็บ: -40°C ถึง 150°C [-40°F ถึง 302°F]
จุดปล่อย -40 G typ. (-40°C ถึง 150°C)

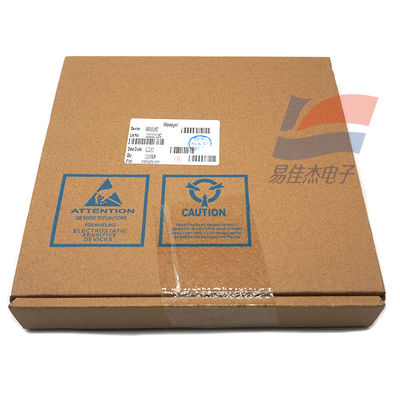

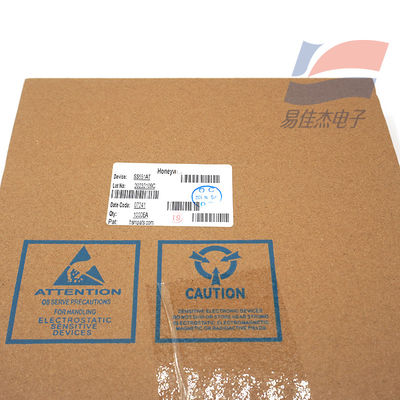

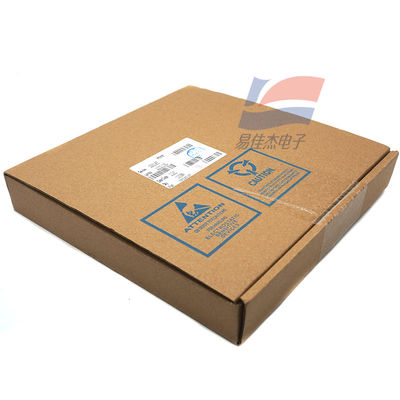

ประเภทบรรจุภัณฑ์ SOT-89B, เทปและรีลแบบกระเป๋า, 1000 ชิ้นต่อม้วน
เวลาในการสลับลดลง (โดย 90% ถึง 10%) สูงสุด 1.5μs
หมวดหมู่สินค้า: Hall Effect Digital Position Sensor IC
แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 3 Vdc ถึง 24 Vdc (-40°C ถึง 150°C)
ค่าทั่วไปของกระแสไฟของแหล่งจ่ายไฟคือ 3.5 mA (25°C, 3 Vdc)
กระแสไฟรั่วไหลสูงสุดคือ 10μA
อุณหภูมิในการทำงาน: -40°C ถึง 150°C [-40°F ถึง 302°F]
จุดปฏิบัติการ: 85 G typ. (-40°C ถึง 150°C)
แยกแยะ 35 G typ. (-40°C ถึง 150°C)
เวลาในการสลับเพิ่มขึ้น (จาก 10% ถึง 90%) สูงสุด 1.5μs
การวางจำหน่ายทั่วโลก
ฟังก์ชันผลิตภัณฑ์
โครงสร้างจุลภาค: บรรจุภัณฑ์พลาสติก SOT-89B, รีลและรีลสำหรับการประกอบอัตโนมัติ
เมื่อประสิทธิภาพการใช้พลังงานอยู่ที่ 4.5Vdc เท่านั้น การใช้พลังงานสูงสุดคือ 5mA เท่านั้น
เอาต์พุตการดูดซับกระแสไฟดิจิทัล
องค์ประกอบแม่เหล็กแบบไบโพลาร์สำหรับการใช้งานแม่เหล็กวงแหวน
ความสามารถในการจ่ายกระแสไฟขาออกสูง (20 mA)
ความเร็วสูง - ช่วงความถี่ในการทำงานคือ 0 kHz ถึงมากกว่า 100 kHz
ช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง 125°C [-40°F ถึง 257°F]
การป้องกันขั้วย้อนกลับในตัว
การประยุกต์ใช้งาน
เซ็นเซอร์ความเร็วและ RPM
การสับเปลี่ยนมอเตอร์ DC แบบไร้แปรงถ่าน
การควบคุมมอเตอร์และพัดลม
การเข้ารหัสแม่เหล็ก
มาตรวัดความเร็วรอบ, รถกระบะเคาน์เตอร์
ความเร็วของแผ่นดิสก์ออปติคัล, การตรวจจับการหมุนของเทป
การตรวจจับการไหล
ข้อมูลจำเพาะ:
| ประเภทเซ็นเซอร์ | เซ็นเซอร์แม่เหล็ก |
| ช่วงการตรวจจับ | ±50mT |
| จุดทำงาน (BOP | SS551AT SS351AT SS451A |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | 30V |
