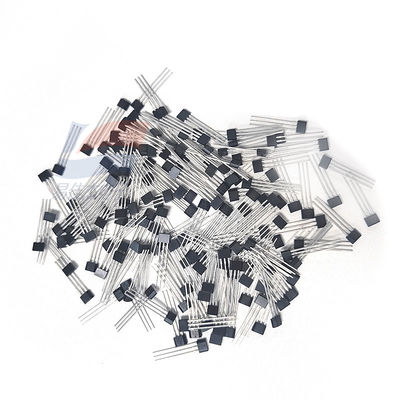

เซ็นเซอร์แม่เหล็กฮอลล์เอฟเฟกต์เชิงเส้น YJJ SS496B TO92 สำหรับการตรวจจับตำแหน่งในอุตสาหกรรม

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์แม่เหล็กแบบฮอลล์เอฟเฟกต์เชิงเส้น YJJ SS496B TO92 สำหรับการตรวจจับตำแหน่งในอุตสาหกรรม

คุณสมบัติ:

เซ็นเซอร์ฮอลล์เอฟเฟกต์เชิงเส้นแบบสัดส่วนราคาประหยัดรุ่น SS496B ขนาดเล็ก; ติดตั้งบนพื้นผิว

เซ็นเซอร์รุ่น SS496B MRL (Miniature Proportional Linear) เป็นอุปกรณ์ฮอลล์เอฟเฟกต์เชิงเส้นแบบมัลติฟังก์ชันที่สามารถทำงานได้ด้วยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า แรงดันเอาต์พุตที่เป็นสัดส่วนจะถูกกำหนดโดยแรงดันไฟฟ้าของแหล่งจ่ายไฟ โดยจะแปรผันตามความเข้มของสนามแม่เหล็ก วงจรรวมให้ความเสถียรของอุณหภูมิและความไวที่สูงขึ้น ตัวต้านทานฟิล์มบางที่ปรับละเอียดด้วยเลเซอร์บนชิปให้ความแม่นยำสูง (ศูนย์ถึง 3% พร้อมความไวสูงสุด 3%) และการชดเชยอุณหภูมิ ค่าสัมประสิทธิ์อุณหภูมิเชิงบวกของความไว (โดยทั่วไปคือ + 0.02% / C) จะชดเชยค่าสัมประสิทธิ์อุณหภูมิเชิงลบของแม่เหล็กราคาถูก

เซ็นเซอร์รุ่น SS496B ให้การตรวจจับ MRL ที่คุ้มค่าและมีคุณสมบัติสูงกว่าผลิตภัณฑ์ SS490 เล็กน้อย SS490B มีกระแสอินพุตหรือเอาต์พุตดึงต่อเนื่องทั่วไปที่ 1.5 mA และทำงานด้วยกระแสไฟ 7 mA ที่ 5.0 V ที่ 25 ° C เพื่อให้ได้ประสิทธิภาพที่คาดการณ์ได้ตลอดช่วงอุณหภูมิ เซ็นเซอร์รุ่น SS490B มีความคลาดเคลื่อนของตำแหน่งศูนย์และความไว ซึ่งแปรผันตามอุณหภูมิ

ชื่อรุ่น: SS490

โหมดการขับเคลื่อนด้วยแม่เหล็กเป็นแบบเชิงเส้น

แรงดันเอาต์พุต: 0.2V ถึง VS-ทั่วไป 0.2V, 0.4V ถึง Vs-0.4V (ค่าต่ำสุด)

กระแสดูดต่ำสุดคือ 0.6 mA โดยทั่วไปคือ 1.5 mA เมื่อ Vs> 4.5 V

กระแสรั่วไหลสูงสุดคือ 10 µA

อุณหภูมิในการทำงาน: -40°C ถึง 150°C [-40°F ถึง 302°F]

ประเภทบรรจุภัณฑ์: แบบแบน TO-92 แบบมาตรฐาน, แบบกลุ่ม, 1000 ชิ้นต่อถุง

เวลาสวิตช์เพิ่มขึ้น (จาก 10% ถึง 90%) สูงสุด 1.5 µs

ความไวต่ำสุดคือ 2.300 โดยทั่วไปคือ 2.500 และสูงสุดคือ 2.700 มิลลิโวลต์ต่อกรัม

หมวดหมู่ผลิตภัณฑ์: IC เซ็นเซอร์ฮอลล์เอฟเฟกต์เชิงเส้น

ช่วงแรงดันไฟฟ้าแหล่งจ่ายไฟตั้งแต่ 4.5V ถึง 10.5V

กระแสไฟฟ้าแหล่งจ่ายไฟคือ 7.0 mA (ค่าทั่วไป) ที่ 5 Vdc

กระแสแหล่งจ่ายเอาต์พุตต่ำสุดคือ 1 mA โดยทั่วไปคือ 1.5 mA เมื่อ Vs> 4.5 V

ประเภทเอาต์พุต: จมหรือซื้อ

อุณหภูมิในการจัดเก็บ: -40°C ถึง 165°C [-40°F ถึง 329°F]

เวลาตอบสนองคือ 3 ไมโครวินาที

เวลาสวิตช์ลดลง (จาก 90% ถึง 10%) สูงสุด 1.5 µs

มีจำหน่ายทั่วโลก

คุณสมบัติผลิตภัณฑ์

เอาต์พุตเชิงเส้นและการออกแบบวงจรที่ยืดหยุ่น

การออกแบบ IC แบบฮอลล์สี่ตัวช่วยลดผลกระทบจากความเค้นเชิงกล

ตอบสนองต่อเกาส์บวกหรือลบ

ใช้พลังงานอย่างมีประสิทธิภาพ 7 mA ที่ 5 Vdc

การดูดกระแสเดี่ยวหรือการจ่ายกระแส

การทำงานแบบ Rail-to-rail สามารถให้สัญญาณที่ใช้ได้มากขึ้น ส่งผลให้มีความแม่นยำสูงขึ้น

การชดเชยสนามแม่เหล็กช่วยให้การทำงานมีเสถียรภาพในช่วงอุณหภูมิที่กว้างตั้งแต่ -40°C ถึง 150°C [-40°F ถึง 302°F]

ขอบเขตการใช้งาน

อุตสาหกรรม

การเหนี่ยวนำกระแสพื้นฐาน ใช้สำหรับการตรวจสอบและตรวจจับโหลดมอเตอร์

เซ็นเซอร์สนามแม่เหล็กป้องกันการงัดแงะในมิเตอร์สาธารณูปโภคอัจฉริยะระยะไกล

การควบคุมปั๊มในอุปกรณ์หนักและเครื่องใช้ในครัวเรือน

การเหนี่ยวนำการกระจัดเชิงเส้นหรือเชิงมุมอย่างง่าย

การตรวจจับตำแหน่งแฮนด์บาร์/คันเร่งในจักรยานยนต์ไฟฟ้าและสกู๊ตเตอร์

การเหนี่ยวนำกระแสในเครื่องใช้ไฟฟ้า

ทริกเกอร์ปรับความเร็วในเครื่องมือและอุปกรณ์

การอ่านรหัสแม่เหล็กในตู้เซฟ ระบบรักษาความปลอดภัย และระบบควบคุมการเข้าถึงอาคาร

การแพทย์: การตรวจจับตำแหน่งในปั๊มฉีดยา
