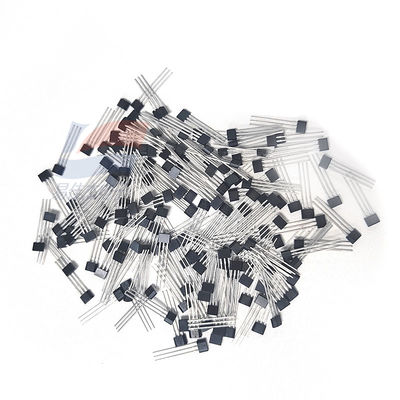

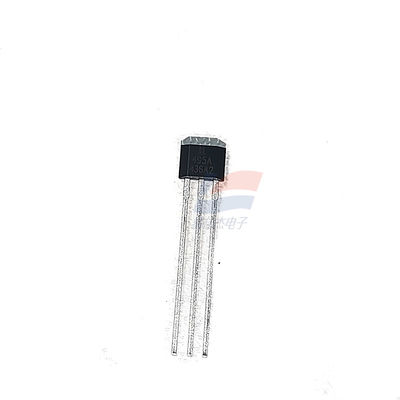

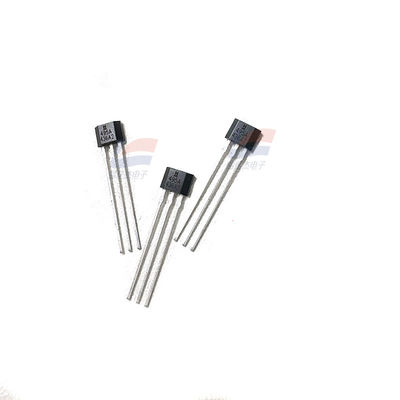

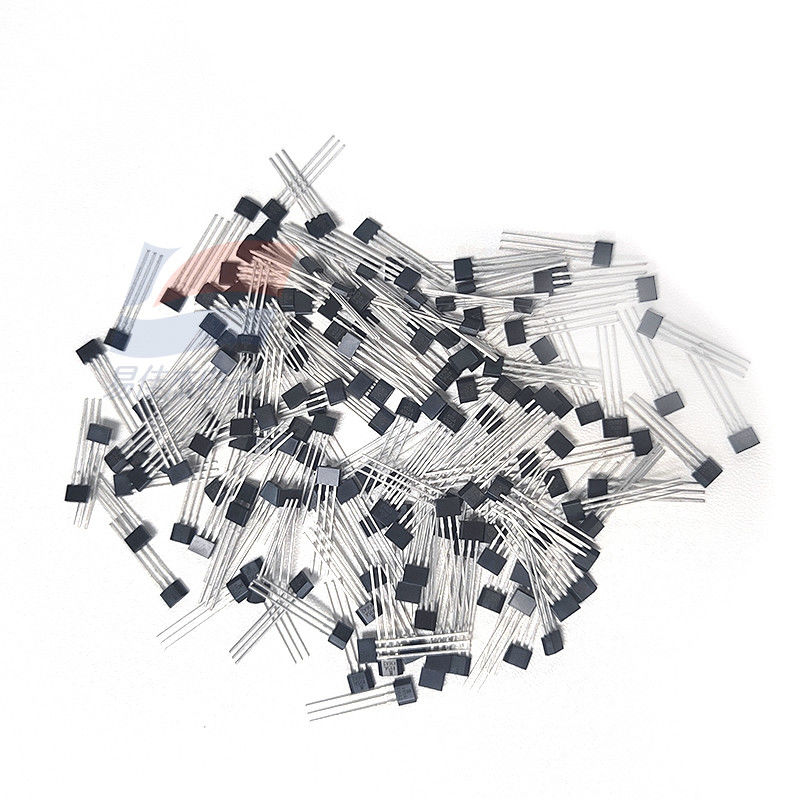

YJJ SS496B Linear Hall Sensor ใช้สําหรับจักรยานไฟฟ้า

คําอธิบายสินค้า:

SS496B เครื่องตรวจจับฮอลล์เชิงเส้น ใช้สําหรับจักรยานไฟฟ้า

ลักษณะ:

เครื่องตรวจจับอิทธิพลของฮอลล์แบบสัดส่วนขนาดเล็กขนาดเล็ก SS496B ซีรีย์ลดต้นทุน; การติดตั้งพื้นผิว

เซ็นเซอร์ MRL (Miniature Proportional Linear) ซีรีย์ SS496B เป็นอุปกรณ์ที่มีผลลัพธ์ฮอลล์แบบเส้นตรงที่มีหลายฟังก์ชันที่สามารถทํางานด้วยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้าความดันออกที่สัดส่วนถูกกําหนดโดยความดันไฟฟ้ามันแตกต่างกันตามสัดส่วนของความเข้มข้นของสนามแม่เหล็ก สายวงที่บูรณาการให้ความมั่นคงและความรู้สึกอุณหภูมิสูงกว่าความแม่นยําสูง (ศูนย์ถึง 3%, ความรู้สึกสูงถึง 3%) และการชดเชยอุณหภูมิ02% / C) คอมพენเซนต์ค่าสัมพันธ์อุณหภูมิลบของแม่เหล็กราคาถูก.

เซ็นเซอร์ซีรีย์ SS496B ให้การตรวจจับ MRL ที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย และมีรายละเอียดที่สูงกว่า SS490 นิดหน่อย. SS490B มีการเข้าแบบต่อเนื่องหรือผลิตการดึงแบบต่อเนื่อง 1.5 mA และทํางานกับกระแสไฟฟ้า 7 mA ในระยะ 5.0 V ที่ 25 ° C เพื่อบรรลุผลการทํางานที่คาดการณ์ได้ในช่วงอุณหภูมิทั้งหมด เครื่องตรวจจับซีรีย์ SS490B มีตําแหน่งศูนย์และความละเอียดความรู้สึกที่แตกต่างกันตามอุณหภูมิ

ชื่อชุด: SS490

โหมดการขับเคลื่อนแม่เหล็กเป็นเส้น

ความดันออก: 0.2V ถึง 0.2V แบบ VS, 0.4V ถึง Vs-0.4V (ค่าขั้นต่ํา)

การดูดซึมกระแสไฟฟ้าออกแบบขั้นต่ํา 0.6 mA โดยทั่วไป 1.5 mA เมื่อ Vs> 4.5 V

กระแสรั่วสูงสุด 10 μA

อุณหภูมิการทํางาน: -40°C ถึง 150°C [-40°F ถึง 302°F]

ประเภทบรรจุ: TO-92 แบบแผ่นแผ่นแบบมาตรฐาน สารนํา, ขนาดใหญ่, 1000 ชิ้นต่อถุง

เวลาสลับเพิ่มขึ้น (เพิ่มขึ้น 10% ถึง 90%) ถึง 1.5 μs

ความรู้สึกขั้นต่ําคือ 2300โดยเฉพาะอย่างยิ่งคือ 2500และสูงสุดคือ 2.700 มิลลิโวลต์ต่อกรัม

ประเภทสินค้า: สัมผัสเส้นตรงอิฟเฟ็คต์ฮอลล์ IC

ความตึงเครียดของไฟฟ้าจาก 4.5V ถึง 10.5V

กระแสไฟฟ้า 7.0 mA (มูลค่าทั่วไป) ที่ 5 Vdc

แหล่งกระแสไฟฟ้าออกขั้นต่ํา 1 mA โดยทั่วไป 1.5 mA เมื่อ Vs> 4.5 V

ประเภทการผลิต: การจมหรือการซื้อ

อุณหภูมิในการเก็บรักษา: -40°C ถึง 165°C

เวลาตอบสนองคือ 3 ไมโครวินาที

เวลาสลับลดลง (90% ถึง 10%) ถึง 1.5 μs

มี ใน ทั่ว โลก

ลักษณะสินค้า

ผลิตแบบเส้นตรงและการออกแบบวงจรยืดหยุ่น

การออกแบบ IC สี่ฮอลล์ลดลงแรงกดดันทางกล

ตอบกับ Gauss สิทธิบวกหรือลบ

ใช้ประสิทธิภาพพลังงาน 7 mA ที่ 5 Vdc

การดูดซึมกระแสเดียวหรือการออกกระแส

การทํางานระหว่างรถไฟฟ้ากับรถไฟฟ้าสามารถให้สัญญาณที่มีมากขึ้น ทําให้มีความแม่นยําสูงขึ้น

แม็กเนติสม์ ที่ ทํา ให้ อุณหภูมิ คอมเพนเซียส ช่วย ให้ การ ทํางาน อยู่ใน ระยะ อุณหภูมิ ที่ กว้าง ระหว่าง -40°C ถึง 150°C [-40°F ถึง 302°F]

สาขาใช้งาน

อุตสาหกรรม

อินดูคชั่นกระแสพื้นฐาน, ใช้ในการติดตามและตรวจจับภาระของมอเตอร์

เซ็นเซอร์สนามแม่เหล็กที่ป้องกันการปลอมแปลงในเครื่องวัดอุปกรณ์บริการระยะไกลที่ฉลาด

การควบคุมปั๊มในอุปกรณ์หนักและเครื่องใช้ในครัวเรือน

การผลักดันการเคลื่อนที่แบบเส้นตรงหรือมุมง่าย ๆ

การตรวจจับตําแหน่งของเลนเบอร์ / กลมในจักรยานไฟฟ้าและสกูเตอร์

อุปทานกระแสในอุปกรณ์ไฟฟ้า

เครื่องกดปรับความเร็วในเครื่องมือและอุปกรณ์

การอ่านรหัสแม่เหล็กในเซฟ ระบบรักษาความปลอดภัยและระบบควบคุมการเข้าถึงอาคาร

การแพทย์: การตรวจจับตําแหน่งในปั๊มฉีด
