YJJ SS543GT SS543AT Single-pole Hall Sensor Ics ใช้ในเครื่องยนต์ DC ที่ไม่มีแปรง

คําอธิบายสินค้า:

SS543GT และ SS543AT Single-pole Hall Sensor Ics ใช้ในมอเตอร์ DC ที่ไม่มีแปรง

ลักษณะ:

SS543GT SS543AT เครื่องตรวจจับตําแหน่งอิทธิพลฮอลล์ดิจิตอล IC, สายขั้วเดียว, Gaussian กลาง, SOT-89B, เทปม้วนกระเป๋า, 1000 ชิ้นต่อม้วน

เครื่องตรวจจับตําแหน่งระบบดิจิตอลฮอลล์ (Hall effect) ของ honeywell SS543AT เป็นอุปกรณ์ดิจิตอลขนาดเล็กและหลากหลายฟังก์ชันที่ทํางานด้วยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้าออกแบบมาเพื่อตอบสนองกับขั้วเหนือและใต้ที่สลับกัน หรือเพียงขั้วใต้เท่านั้น. มีคุณสมบัติแม่เหล็กสองขั้ว, จับหรือยูนีโพล่าร์. ระบบควบคุมความดันบนเครื่องสามารถทํางานอย่างมั่นคงภายในช่วงความดันการจําหน่ายพลังงาน 3.8Vdc ถึง 30Vdcเซนเซอร์เหล่านี้สามารถให้ผลิตการดูดซึม 20 mA อย่างต่อเนื่อง และสามารถนําไปใช้ใหม่ได้สูงสุด 50 mA.ฟังก์ชัน 3.8 วอลต์ทําให้สามารถใช้ได้ในหลาย ๆ การใช้งานความดันต่ําที่เป็นไปได้. การออกแบบแบบการดูดซึมแบบเปิดตัวเก็บของดิจิตอลสามารถเชื่อมต่อได้ง่ายกับวงจรอิเล็กทรอนิกส์ต่างๆรายการ รายการ ทุก รายการ สามารถ ทํา งาน ได้ ใน อุณหภูมิ ถึง 150 องศา เซลเซียส [302 องศา ฟาเรนด์]เพื่อความยืดหยุ่นในการออกแบบ

ซีรี่ย์ SS400: แบบ flat TO-92

SS4XX: โลหะสแตนดาร์ตแบบตรง, ขนาดใหญ่

SS4XX-L: สายสลิงขั้วยาวตรง, ขนาดใหญ่

SS4XX-T2: สายลวดทรง, แมมพัคกับเทปเคสเทป

SS4XX-T3: สายตรงแบบมาตรฐาน Lead, ammopack กับเทปแคสเทป

SS4XX-S: การติดตั้งบนพื้นผิว, ขนาดใหญ่

SS4XX-SP: การติดตั้งพื้นผิว, เทปกระเป๋าและม้วน

ซีรี่ย์ SS500: SOT-89B เทปกระเป๋าและม้วน

รายละเอียดเทคนิค

ชื่อซีรีส์: SS500

เครื่องขับเคลื่อนแม่เหล็กแบบขั้วเดียว

ความดันออกสูงสุด 0.4 Vdc

กระแสออกกําลัง 20 มิลลิแอมเปอร์

ประเภทผลิต

อุณหภูมิในการเก็บรักษา: -50°C ถึง 150°C

จุดปล่อย 75 นาที (25°C)

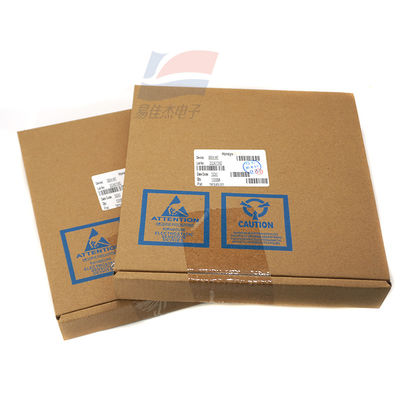

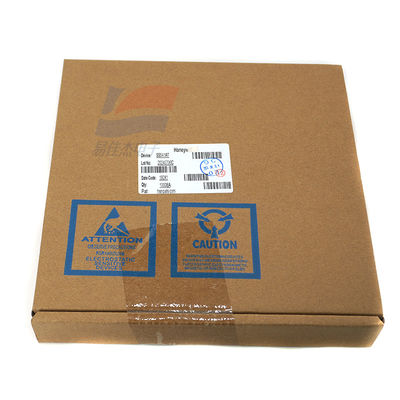

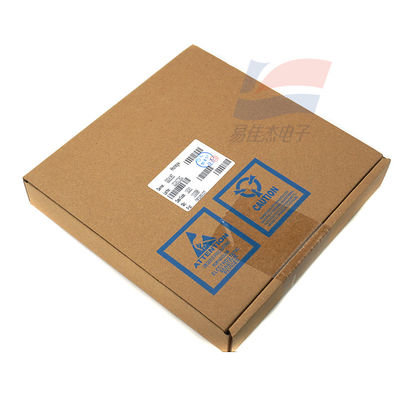

ประเภทบรรจุ SOT-89B เทปกระเป๋าและม้วน 1000 ชิ้นต่อม้วน

เวลาสลับลดลง (90% ถึง 10%) ถึง 1.5μs

ประเภทสินค้า: อีซีเซ็นเซอร์ตําแหน่งดิจิตอลฮอลล์

ความตึงของไฟฟ้าระยะจาก 3.8Vdc ถึง 30Vdc

กระแสไฟฟ้าสูงสุด 10.0 mA

กระแสรั่วสูงสุดคือ 10μA

อุณหภูมิการทํางาน: -40°C ถึง 150°C [-40°F ถึง 302°F]

จุดการทํางานสูงสุด 180 G (ที่ 25 °C)

ความแตกต่าง 25 นาที (25 °C)

เวลาสลับเพิ่มขึ้น (จาก 10% ถึง 90%) ถึง 1.5μs

มี ใน ทั่ว โลก

ฟังก์ชันของสินค้า

การออกแบบสี่ขั้วฮอลล์ IC สามารถลดความเครียดทางกลได้มากที่สุด

ส่วนประกอบแม่เหล็กที่รับการชดเชยอุณหภูมิ สามารถให้การทํางานที่มั่นคงในช่วงอุณหภูมิที่กว้างจาก -40°C ถึง 150°C [-40°F ถึง 302°F]

ระดับความกระชับกระแสไฟฟ้ารวมมากมาย ตั้งแต่ 3.8Vdc ถึง 30Vdc ด้วยความยืดหยุ่นในการใช้งาน

ดิจิตอล, การสกัดผลิตแบบเปิดระบายน้ํา, สะดวกสําหรับการเชื่อมต่อกับวงจรอิเล็กทรอนิกส์ทั่วไปต่างๆ

รูปแบบความรู้สึกสูงสามารถนําไปใช้ในการใช้งานที่เป็นไปได้ที่ต้องการความแม่นยําสูงหรือช่องว่างกว้าง

อุปกรณ์ประกอบการประกอบการประกอบการ

การใช้งาน

อุตสาหกรรม

การตรวจจับความเร็วและความเร็วหมุน

เครื่องวัดกระถางรถคอนเตอร์

การตรวจจับการไหล

การสลับของมอเตอร์ DC (แม่เหลืองตรง) ที่ไม่มีแปรง

การควบคุมมอเตอร์และพัดลม

การควบคุมหุ่นยนต์

การขนส่ง:

การตรวจจับความเร็วและ RPM (หมุนต่อนาที)

เครื่องวัดกระถางรถคอนเตอร์

การควบคุมมอเตอร์และพัดลม

เครื่องยกหน้าต่างไฟฟ้า

ตําแหน่งด้านบนของคาร์บอรีบอล

การดูแลทางการแพทย์

เครื่องยนต์

การควบคุมการจัดส่งยา
