รายละเอียดสินค้า:
|
| ช่วงแรงดันไฟฟ้า: | 4V~30V | ช่วงอุณหภูมิการวัด: | -55 ℃ ~ +150 ℃ |
|---|---|---|---|
| ความแม่นยำในการสอบเทียบ: | ± 5.0 ℃ (ที่ 25 ℃) | ประเภท ackage: | แพ็คเกจโลหะ 3 พิน TO-52 สามารถบรรจุได้ |
| ประเภทการติดตั้ง: | ผ่านหลุม | ขนาด (ยาว×กว้าง×สูง): | 5.84 มม. × 5.84 มม. × 3.81 มม. |
| เน้น: | เซ็นเซอร์วัดอุณหภูมิความต้านทานไฟฟ้า,เซ็นเซอร์วัดอุณหภูมิวงจรรวม,เซ็นเซอร์วัดอุณหภูมิ AD590JH |
||

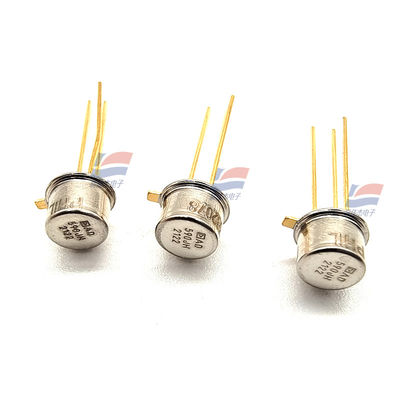

เซ็นเซอร์วัดอุณหภูมิวงจรรวมแบบ Dual-pin AD590JH
| หมวดหมู่พารามิเตอร์ | พารามิเตอร์เฉพาะ |
|---|---|
| รุ่นผลิตภัณฑ์ | AD590JH |
| ผู้ผลิต | Analog Devices (ADI) |
| ประเภทเซ็นเซอร์ | เซ็นเซอร์วัดอุณหภูมิวงจรรวม (ชนิดเอาต์พุตกระแส) |
| หลักการทำงาน | กระแสเอาต์พุตเป็นสัดส่วนกับอุณหภูมิสัมบูรณ์ (1μA/K) |
| พารามิเตอร์พื้นฐาน | |
| - ช่วงแรงดันไฟฟ้า | 4V ~ 30V |
| - ช่วงอุณหภูมิการวัด | -55℃ ~ +150℃ |
| - ความแม่นยำในการสอบเทียบ | ±5.0℃ (ที่ 25℃) |
| - ความเป็นเชิงเส้น | ความเป็นเชิงเส้นที่ดีตลอดช่วงการวัดทั้งหมด |
| - ลักษณะเอาต์พุต | เอาต์พุตกระแสที่มีอิมพีแดนซ์สูง (298.2μA ที่ 25℃) |
| - สัมประสิทธิ์อุณหภูมิ | 1μA/K (เป็นสัดส่วนกับอุณหภูมิสัมบูรณ์) |
| ลักษณะทางไฟฟ้า | |
| - ทนแรงดันไฟฟ้าไปข้างหน้า | 44V (สูงสุด) |
| - ทนแรงดันไฟฟ้าย้อนกลับ | 20V (สูงสุด) |
| - อิมพีแดนซ์เอาต์พุต | อิมพีแดนซ์สูง (เหมาะสำหรับการส่งผ่านทางไกล) |
| แพ็คเกจ & ขนาด | |

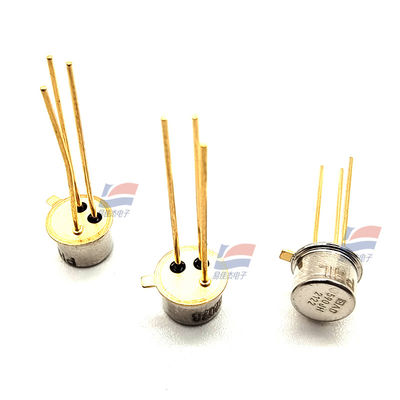

| - ประเภทแพ็คเกจ | แพ็คเกจกระป๋องโลหะ TO-52 แบบ 3 พิน |
| - ประเภทการติดตั้ง | ทะลุรู |
| - ขนาด (ยาว × กว้าง × สูง) | 5.84 มม. × 5.84 มม. × 3.81 มม. |
| สถานการณ์การใช้งาน |
การชดเชยอุณหภูมิ, การให้ไบแอสอุณหภูมิสัมบูรณ์, การวัดอัตราการไหล/ระดับของเหลว/ความเร็วลม, การตรวจจับอุณหภูมิของส่วนประกอบแบบแยก ฯลฯ |
| วงจรการใช้งานทั่วไป |
ต้องใช้ตัวต้านทานสำหรับการแปลงแรงดันไฟฟ้า (เช่น ตัวต้านทาน 10kΩ แปลง 1μA/K เป็น 10mV/K) |
| หมายเหตุ |
ราคาแตกต่างกันไปตามแพลตฟอร์มการจัดซื้อและปริมาณ ควรออกแบบพารามิเตอร์วงจรตาม สถานการณ์เมื่อใช้งาน |
