เซ็นเซอร์รวมอุณหภูมิและความชื้น AM2302 สำหรับควบคุมสภาพแวดล้อมภายในบ้านสำหรับสัตว์เลี้ยง/การเพาะเลี้ยงปศุสัตว์

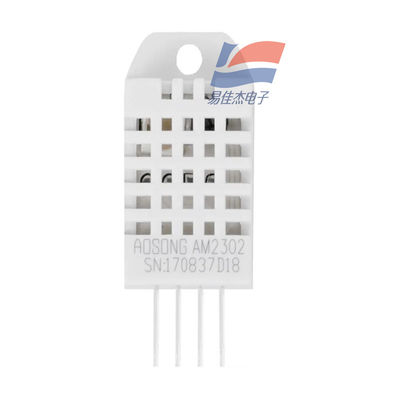

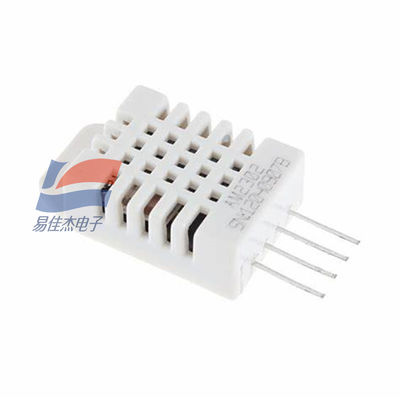

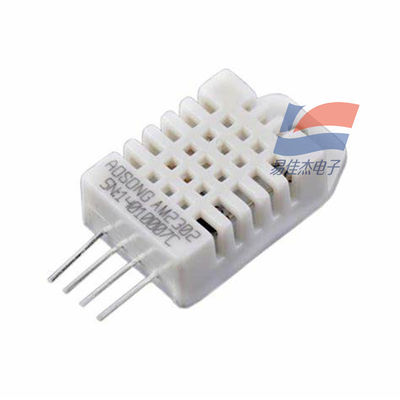

AM2302 เครื่องตรวจจับความชื้นอุณหภูมิ

1ภาพรวม:

2หลักการทํางาน:

3. โลเตจประปา:

4การส่งสัญญาณ:

• ใช้อินเตอร์เฟซลําดับสายเดียวที่มีการส่งข้อมูล 40 บิต (MSB ก่อน)
• ระยะเวลาการสื่อสาร: ประมาณ 5 ms ต่อรอบ
• รูปแบบข้อมูล: ข้อมูลความชื้น 16 บิต + ข้อมูลอุณหภูมิ 16 บิต + รายการตรวจสอบ 8 บิต

5ระยะการวัดและความแม่นยํา:

• ความชื้น:
  • ระยะ: 0 - 100% RH
  • ความแม่นยํา: 2 - 5% RH
• อุณหภูมิ
  • ระยะ: -40 - 80 °C
  • ความแม่นยํา: ± 0.5°C

6. การบริโภคพลังงาน

7ขนาด:

• ส่วนใหญ่ของร่างกาย: 27mm x 59mm x 13.5mm
• ความยาวของสายไฟ: 23cm

8เวลาตอบสนอง:

• ข้อมูลอุณหภูมิและความชื้นที่เจ้าภาพอ่านจาก AM2302 คือค่าการวัดก่อนหน้านี้เสมอ
• เมื่อระยะระหว่างการวัดสองครั้งยาว, อ่านสองครั้งติดต่อกันและรับค่าที่สองเป็นข้อมูลในเวลาจริง
• ระยะเวลาระหว่างการอ่าน 2 ครั้ง: 2 วินาที

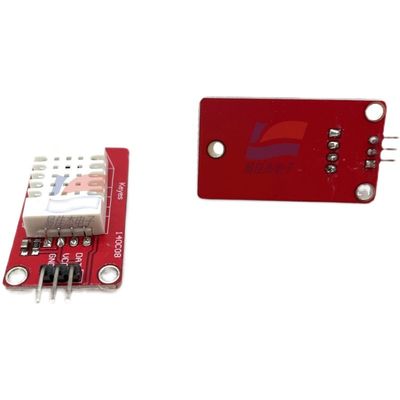

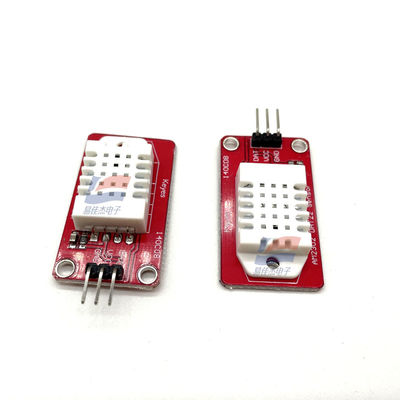

9. อินเตอร์เฟส

• ปกติจะรวม 3 - 5V พินพลังงาน, พินข้อมูล, และพินพื้นดิน
• แม้ว่ามันจะใช้สายเดียวในการส่งข้อมูล แต่มันไม่เข้ากันได้กับสายดัลลาส 1
• สําหรับเซ็นเซอร์หลายตัว แต่ละตัวต้องมีปินข้อมูลอิสระ
• เซนเซอร์ภายในมีตัวต่อการดึง 5.1kΩ เชื่อม VCC และปินข้อมูล ดังนั้นตัวต่อการดึงภายนอกมักไม่จําเป็น
