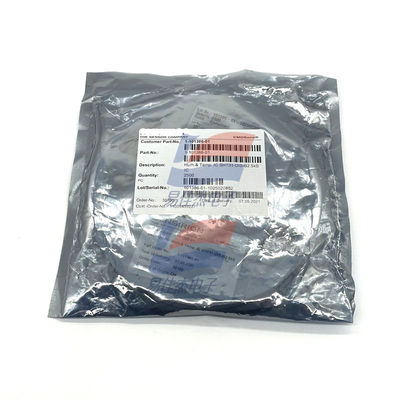

SHT31 เครื่องตรวจจับอากาศและความชื้นดิจิตอล สําหรับอุปกรณ์ในบ้านฉลาด HVAC

SHT31 เครื่องตรวจจับอุณหภูมิและความชื้นดิจิตอล

ข้อมูลทั่วไป:

• รูปแบบ: SHT31
• ผู้ผลิต Sensirion
• ประเภทเซ็นเซอร์: เซ็นเซอร์ความชื้นและอุณหภูมิดิจิตอล
• แพคเกจ: DFN8_2.5X2.5MM_EP ขนาด 2.5mm × 2.5mm และความสูง 0.9mm4
• สอดคล้อง RoHS: ใช่4.
• เกรดรถยนต์: AEC - Q100 มีคุณสมบัติ

คุณสมบัติไฟฟ้า:

• ความดันไฟฟ้า (VDD): 2.15 - 5.5V1
• กระแสการทํางาน: < 1.5mA2
• กระแสรอคอย: 1.7μA4
• อินเตอร์เฟซ: I2C ความเร็วการสื่อสารสูงสุด 1MHz1

ผลการวัด:

• ระยะการวัดอุณหภูมิ: -40 - 125 °C1.
• ความแม่นยําของอุณหภูมิ: ± 0.2 °C (ที่ 0 - 90 °C) 2.
• ระยะวัดความชื้น: 0-100%RH2
• ความแม่นยําของความชื้น: ± 2% RH (ที่ 25 °C) 2.
• เวลาตอบสนอง: 8s (ความชื้น)
• ความซ้ํา: ±0.1%RH (ความชื้น) ±0.1°C (อุณหภูมิ)
• ไฮสเตเรซิส: < 1% RH
• ความมั่นคงระยะยาว: < 1% RH/ปี

ปริมาตรสิ่งแวดล้อม:

• อุณหภูมิการทํางาน: -40 - 125 °C1.
• อุณหภูมิในการเก็บรักษา: -50 - 150 °C4.
• ความชื้นในการทํางาน: 0 - 100% RH (ไม่หมัก)

มิติทางกายภาพ:

• ขนาดบรรจุ (L × W × H): 2.5mm × 2.5mm × 0.9mm4
• ประเภทการติดตั้ง: SMT4

ระยะเวลาอินเตอร์เฟซ:

• เวลาเริ่มต้น: -
• วงจรการวัด: -
• ที่อยู่ I2C: 0x44 หรือ 0x45 ซึ่งกําหนดโดยการเชื่อมต่อปิน ADDR2
• รูปแบบข้อมูล: 16 บิต (MSB ก่อน) + 8 บิต CRC checksum

1อิเล็กทรอนิกส์ผู้บริโภค:

• อุปกรณ์บ้านฉลาด:ใช้ในเครื่องปรับความชื้นที่ฉลาด, เครื่องปรับความชื้นจากอากาศ และระบบควบคุมอุณหภูมิ / ความชื้นอัตโนมัติสําหรับเครื่องปรับอากาศ / แฟนทําให้การควบคุมที่ฉลาดผ่านการติดตามปริมาตรสิ่งแวดล้อมในเวลาจริง.
• เครื่องสวมใส่และการติดตามสุขภาพ: รวมเข้ากับนาฬิกาสมาร์ทและวงการฟิตเนส เพื่อติดตามอุณหภูมิพื้นผิวร่างกายและความชื้นของสภาพแวดล้อมที่สวมใส่ ช่วยในการจัดการสุขภาพการกีฬา (เช่นการวิเคราะห์สถานะการเหงื่อ).
• เครื่องใช้ในครัวและครัว: ติดตามอุณหภูมิ / ความชื้นสําหรับตู้เย็น, เตาอบ และกล่องเก็บอาหารเพื่อรักษาสภาพการรักษาที่ดีที่สุด

2การควบคุมอุตสาหกรรมและอัตโนมัติ:

• ระบบติดตามสิ่งแวดล้อมการติดตามอากาศและความชื้นในเวลาจริงในโรงงานและโกดัง เพื่อให้มีสภาพแวดล้อมการทํางานที่มั่นคงสําหรับเครื่องมือแม่นยําและการเก็บซองส่วนประกอบอิเล็กทรอนิกส์.
• HVAC (การทําความร้อน, การระบายอากาศและเครื่องปรับอากาศ): ปรับปรุงความสบายใจภายในและปรับปรุงการใช้พลังงานในอาคารพาณิชย์โดยการปรับระบายอากาศขึ้นอยู่กับความชื้น
• ติดตามสภาพอุปกรณ์อุตสาหกรรม: ติดตามอุณหภูมิภายในของมอเตอร์และเครื่องสลับเพื่อป้องกันการอุ่นเกิน หรือป้องกันการกัดกรองในสภาพแวดล้อมที่ชื้น

3ออโตโมทีฟ และการขนส่ง:

• การควบคุมสภาพแวดล้อมภายในรถ: การตรวจจับอุณหภูมิ / ความชื้นสําหรับระบบปรับอากาศรถยนต์เพื่อบรรลุการควบคุมสภาพอากาศอัตโนมัติ และการบูรณาการกับการจัดการคุณภาพอากาศ (เช่นการล้างหมอกและล้างอากาศ).
• การติดตามห้องเครื่องยนต์และแบตเตอรี่: การติดตามอุณหภูมิสําหรับ แบตเตอรี่รถพลังงานใหม่ (การรับประกันการชาร์จและระยะทางที่ปลอดภัย) หรือการตรวจจับความชื้นในระบบรับเครื่องยนต์
• ความสอดคล้องกับเกรดรถยนต์: ตอบสนองมาตรฐาน AEC-Q100 สําหรับการทํางานที่มั่นคงในระยะยาวในอิเล็กทรอนิกส์รถยนต์ (เช่น แดชบอร์ด, โมดูลเซนเซอร์)

4. การแพทย์และวิจัย:

• อุปกรณ์และสภาพแวดล้อมทางการแพทย์: ติดตามอุณหภูมิ / ความชื้นในห้องพยาบาล, อุปกรณ์ปลูกและตู้เก็บรักษายา (เช่น การบันทึกข้อมูลสําหรับการขนส่งเชือกเย็นของวัคซีน)
• อุปกรณ์ห้องปฏิบัติการและการวิจัย: การควบคุมที่แม่นยําของห้องอุณหภูมิ / ความชื้นและอุปกรณ์จําลองสภาพอากาศ หรือการรวบรวมปริมาตรสิ่งแวดล้อมสําหรับการทดลองทางชีววิทยา (เช่น การเติบโตของพืชพืชพันธุ์จุฬา.

5การเกษตรและการเลี้ยงสัตว์:

• การปลูกในเรือนกระจก: ติดตามอุณหภูมิ / ความชื้นในเรือนกระจกเพื่อควบคุมการอากาศและการชลประทานโดยอัตโนมัติ, ปรับปรุงสภาพการเจริญเติบโตของพืชสําหรับผักและดอกไม้
• เกษตรสัตว์:การติดตามสิ่งแวดล้อมในฟาร์มเพื่อป้องกันผงในหมูหญ้า / หมูหญ้าและความเครียดจากอุณหภูมิที่เข้มข้น, ปรับปรุงประสิทธิภาพการเลี้ยง

6อากาศศาสตร์และอุปกรณ์กลางแจ้ง:

• สถานีอากาศแบบพกพา: การรวบรวมอุปกรณ์อุณหภูมิ / ความชื้นสําหรับอุปกรณ์มือถือหรือสถานีอากาศขนาดเล็กที่ใช้ในการดําเนินงานกลางแจ้ง, การท่องเที่ยว, หรือการเตือนภัยอันตรายอย่างเร็ว
• การป้องกันอุปกรณ์กลางแจ้ง:การตรวจสอบความชื้นสําหรับกล่องกระจายพลังงานกลางแจ้งและสถานีฐานสื่อสารเพื่อป้องกันความเสียหายจากการชื้นสูง

7การใช้งานเฉพาะในอุตสาหกรรม:

• การบินและการป้องกันอากาศ: การติดตามอุณหภูมิ / ความชื้นในห้องอุปกรณ์ (ตอบสนองความต้องการสิ่งแวดล้อมที่เข้มงวด) หรือโมดูลการตรวจจับสิ่งแวดล้อมของ UAV
• การคุ้มครองปัจจัยโบราณทางวัฒนธรรม: การควบคุมสิ่งแวดล้อมในพิพิธภัณฑ์และสํานักบันทึกเพื่ออนุรักษ์โบราณกรรม, ลักษณะเขียนและหนังสือโบราณจากความชื้นและความแห้ง

ข้อดีหลักสําหรับการใช้งาน:

• ความแม่นยําและความมั่นคงสูง: ความแม่นยําของอุณหภูมิ ± 0.2 °C และความชื้น ± 2% RH ทําให้มันเหมาะสําหรับกรณีที่ต้องการการควบคุมสิ่งแวดล้อมอย่างเข้มงวด
• ระยะอุณหภูมิที่กว้างขวาง: ใช้งานจาก -40 °C ถึง 125 °C ปรับตัวให้กับสภาพแวดล้อมอุตสาหกรรมและรถยนต์ที่รุนแรง
• การบริโภคพลังงานต่ํา: กระแสรอคอยต่ําถึง 1.7μA เหมาะสําหรับอุปกรณ์ IoT ที่ใช้แบตเตอรี่ (เช่นเซ็นเซอร์ไร้สาย)
• การสื่อสารที่น่าเชื่อถือ: อินเตอร์เฟซ I2C กับ CRC checksum รับประกันความสมบูรณ์ของข้อมูล โดยรองรับการสื่อสารความเร็วสูงถึง 1MHz
