รายละเอียดสินค้า:
|
| โลเตจ - การให้บริการ: | 3V~24V | กระแส - อุปทาน (สูงสุด): | 8mA |
|---|---|---|---|
| กระแส - เอาท์พุต (สูงสุด): | 20ma | ประเภทผลิต: | เปิดตัวรวบรวม |
| อุณหภูมิการทํางาน: | -40 ° C ถึง 150 ° C (TA) | แพ็คเกจอุปกรณ์ของผู้จําหน่าย: | สพท23-3 |
| เน้น: | เซ็นเซอร์ YJJ SS341RT มีขั้วเดียว มอเตอร์ไร้แปรง,Brushless Motors YJJ SS341RT Sensor |
||
คำอธิบายผลิตภัณฑ์:

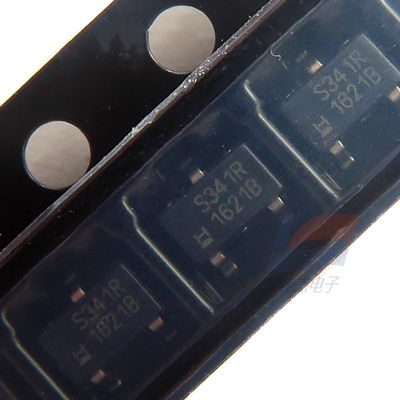

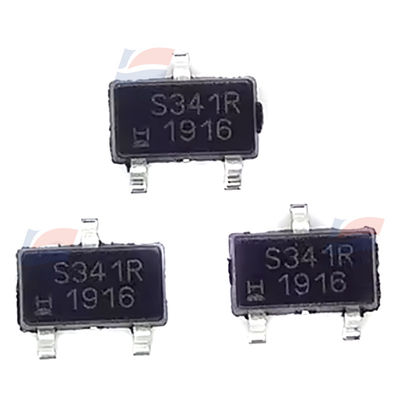

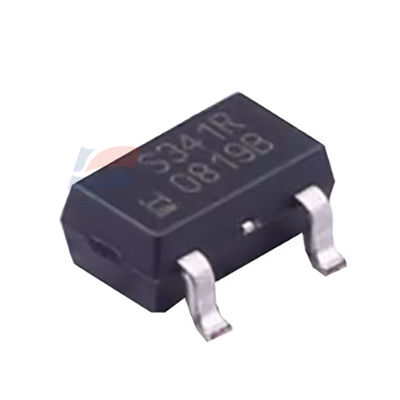

เซ็นเซอร์ Hall Effect ดิจิทัลขั้วเดียว SS341RT SOT23 3-Pin ใช้ในมอเตอร์แบบไม่มีแปรงถ่าน
คุณสมบัติ:
IC เซ็นเซอร์ SS340RT/SS440R เป็นอุปกรณ์ Hall effect ดิจิทัลขนาดเล็กและใช้งานได้หลากหลาย ซึ่งทำงานโดยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า ได้รับการออกแบบมาให้ตอบสนองต่อขั้วเดียว: เหนือ (SS340RT) หรือใต้ (SS440R) IC Hall ขั้วเดียวเหล่านี้มีความไวแม่เหล็กที่แตกต่างกันสามแบบ
เพื่อให้ตรงกับแอปพลิเคชันที่หลากหลาย: • SS341RT และ SS441R มีความไวสูงสุด โดยมีจุดปฏิบัติการทั่วไป 75 G ที่ 25°C[77°F]
SS343RT และ SS443R มีความไวปานกลาง โดยมีจุดปฏิบัติการทั่วไป 135 G ที่ 25°C[77°F]
ความไวของ SS349RT และ SS449R ต่ำที่สุด โดยมีจุดปฏิบัติการทั่วไป 305 G ที่ 25°C[77°F] เซ็นเซอร์เหล่านี้มีสองรูปแบบแพ็คเกจ: • SS340RT มีแพ็คเกจติดตั้งบนพื้นผิว SOT-23 ขนาดเล็ก
SS440R มีอยู่ในแพ็คเกจแบบนำ TO-92 แบบแบน
ขนาดเล็กของ SS340RT ต้องการพื้นที่บอร์ด PC น้อยลง ทำให้สามารถใช้สำหรับส่วนประกอบขนาดเล็กได้ ความจุ 3 Vdc สามารถใช้ในแอปพลิเคชันแรงดันไฟฟ้าต่ำเพื่อปรับปรุงประสิทธิภาพการใช้พลังงาน
SS340RT series มีเทปและรีล (3,000 ต่อรีล) SS440R series มีจำหน่ายในบรรจุภัณฑ์จำนวนมาก (1,000 ชิ้นต่อถุง)
เซ็นเซอร์ IC Hall ขั้วเดียวเป็นอุปกรณ์ Hall effect ดิจิทัลขนาดเล็ก อเนกประสงค์ ซึ่งสามารถทำงานได้โดยสนามแม่เหล็กของแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า ได้รับการออกแบบมาให้ตอบสนองต่อขั้วเดียวเหนือไปใต้ และมีความไวแม่เหล็กสูง ปานกลาง และต่ำ มีการป้องกันการเชื่อมต่อแบบย้อนกลับขั้วในตัว ซึ่งสามารถปกป้องอุปกรณ์จากความเสียหายที่อาจเกิดขึ้นระหว่างการติดตั้ง
ช่วงอุณหภูมิกว้าง: -40 °C ถึง 150 °C
เพิ่มความยืดหยุ่นของโปรแกรมประยุกต์
ความสามารถแรงดันไฟฟ้าต่ำ 3 V
การออกแบบ IC ที่แข็งแกร่งพร้อม ESD Class 2
คุณลักษณะ
ค่าตัวเลข
เทคโนโลยีดิจิทัล
ประเภทการติดตั้งแบบแพทช์
ชนิดแม่เหล็กคือขั้วเดียว
ประเภทแพ็คเกจ SOT 23
จำนวนพิน: 3
หมายเลขชิ้นส่วนของผู้ผลิต SS341RT
คำอธิบาย MAGNETIC SWITCH UNIPOLAR SOT23-3
บรรจุภัณฑ์ Digi-Reel?
ซีรีส์ SS340RT
ฟังก์ชันสวิตช์ขั้วเดียว
เทคโนโลยี Hall Effect
โพลาไรเซชันขั้วเหนือ
ช่วงการตรวจจับ: -13.5mT Trip, -1mT Release
เงื่อนไขการทดสอบ -40 ° C ถึง 150 ° C
แรงดันไฟฟ้า - จ่ายไฟ 3V ~ 24V
กระแสไฟ - จ่ายไฟ (สูงสุด) 8mA
กระแสไฟ - เอาต์พุต (สูงสุด) 20mA
ประเภทเอาต์พุต Open Collector
คุณสมบัติ -
อุณหภูมิในการทำงาน: -40 ° C ถึง 150 ° C (TA)
ประเภทการติดตั้งติดตั้งบนพื้นผิว
แพ็คเกจอุปกรณ์ซัพพลายเออร์ SOT-23-3
แพ็คเกจ / เคส TO-236-3, SC-59, SOT-23-3
ข้อมูลจำเพาะ:
| ช่วงการตรวจจับ | -13.5mT Trip, -1mT Release |
| เงื่อนไขการทดสอบ | -40 ° C ถึง 150 ° C |
| แรงดันไฟฟ้า - จ่ายไฟ | 3V ~ 24V |
| กระแสไฟ - จ่ายไฟ (สูงสุด) | 8mA |
| กระแสไฟ - เอาต์พุต (สูงสุด) | 20mA |
| อุณหภูมิในการทำงาน | -40 ° C ถึง 150 ° C (TA) |
