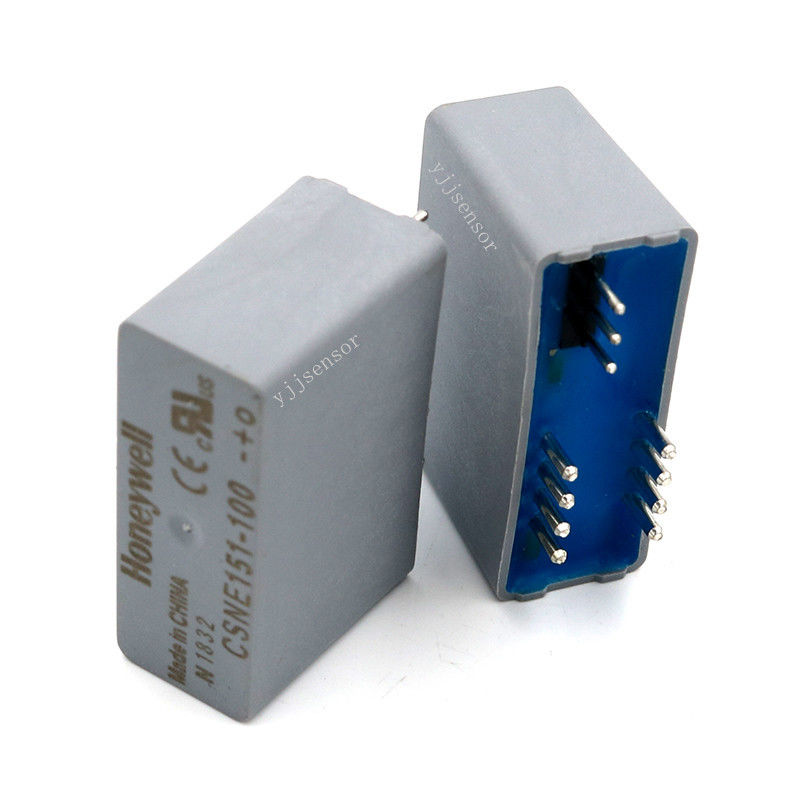

CSNE151-100 เครื่องตรวจจับกระแสไฟฟ้าวงจรปิด สําหรับหุ่นยนต์อิเล็กทรอนิกส์รถยนต์

CSNE151-100 เครื่องตรวจจับกระแสไฟฟ้าวงจรปิด สําหรับหุ่นยนต์อิเล็กทรอนิกส์รถยนต์

หลักการทํางาน:

โดยใช้หลักการการชดเชยทางแม่เหล็ก มันเป็นเซ็นเซอร์กระแสไฟฟ้าแบบปิดวงจรของชนิด magnetoresistive หรือประสิทธิภาพฮอลล์ โดยใช้วิธีการฟลักซ์ศูนย์ (ระบบการตอบสนอง)มันควบคุมการไหลเวียนแม่เหล็กในแกนเซ็นเซอร์ต่อเนื่องถึงศูนย์กระแสที่จําเป็นในการสมดุลการไหลของศูนย์คือสัดส่วนกับกระแสหลักที่ไหลผ่านสายนําสะท้อนกระแสไฟฟ้าหลักที่ลดลงด้วยอัตราการหมุนของลวดลมหลักและลวดลมรอง, ซึ่งสามารถแปลงเป็นความแรงดันผ่านตัวต่อต้าน

ปริมาตรไฟฟ้า:

• ปัจจุบันระดับ: 25A.t rms
• ระยะการวัด: 0 ~ ± 50A.t rms, 0 ~ ± 90A.t rms
• ความต้านทานการวัด: ณ ระบบพลังงาน ± 15V 54360Ω สําหรับความแรงสูงสุด ± 25A, 54150Ω สําหรับความแรงสูงสุด ± 50A, 5454Ω สําหรับความแรงสูงสุด ± 90A
• กระแสออกแบบแอนาล็อก 25mA
• รูปส่วนการหมุน: 1-2-3-4:1000.
• ความแม่นยํา: +25°C @25A: 优于 ±0.25% In (ดีกว่า ±0.25% ของกระแสไฟฟ้าระดับปริมาณ)
• ความดันไฟฟ้า: ± 12 ~ 15V (± 5%)

ความแม่นยํา - ปริมาตรไดนามิก:

• ความเร็วของอัตราการเคลื่อนไหวของอัตราการเคลื่อนไหวของอัตราการเคลื่อนไหวของอัตราการเคลื่อนไหว
• การเคลื่อนไหวของอุณหภูมิปัจจุบัน Offset: 0 ~ 70 °C: 优于 ± 0.6mA (ดีกว่า ± 0.6mA)
• ความเป็นเส้นตรง: 优于 ± 0.2% (ดีกว่า ± 0.2%)
• เวลาตอบสนอง: @ 50%: 优于 200ns (ดีกว่า 200ns)
• ความกว้างของแบนด์: DC ถึง 200kHz
• di/dt การติดตามที่แม่นยํา: 50A/μs

ปริมาตรอื่น ๆ:

• การกันไฟฟ้า: 50Hz / 1 นาที, 5kV
• ระยะอุณหภูมิการทํางาน: -40°C...+85°C
• ระยะอุณหภูมิการเก็บรักษา: -40°C...+90°C
• ปัจจุบันการบริโภค: 12 + ปัจจุบันการออก mA
• ความต้านทานภายในระดับรอง: (+70°C) 66Ω
• ความต้านทานภายในหลัก: < 1.25/รอบ mΩ
• น้ําหนัก: 14 กรัม
• วัสดุเรือนเซ็นเซอร์: PBT ด้วย 30% สายแก้ว (ประเภท UL94-V0)

ลักษณะสินค้า:

• ความแม่นยําในการวัดสูง โดยใช้หลักการการชดเชยจากแม่เหล็ก
• มีความสามารถในการวัดกระแสไฟฟ้าแบบ DC, AC หรือกระแสไฟฟ้าแบบ pulsating ด้วยความสามารถในการใช้งานที่กว้างขวาง
• การแยกไฟฟ้าระหว่างวงจรหลัก / วงจรรอง, รับประกันความปลอดภัยและป้องกันการแทรกแซง
• กระแสออฟเฟตขนาดเล็กและการเคลื่อนไหวอุณหภูมิต่ํา เพื่อรักษาผลงานที่คงที่ในสภาพภูมิอากาศที่แตกต่างกัน
• เวลาตอบสนองที่สั้น ทําให้สามารถติดตามการเปลี่ยนแปลงของกระแสได้อย่างรวดเร็วและแม่นยํา เพื่อตอบสนองความต้องการในการวัดสําหรับกระแสที่เปลี่ยนแปลงอย่างรวดเร็ว

สนามการใช้งาน:

• ภาคอุตสาหกรรม: ติดตามและควบคุมปัจจุบันสําหรับอุปกรณ์ เช่น มอเตอร์, เครื่องแปลงความถี่ และเครื่องปั่น เพื่อรับรองการทํางานและความปลอดภัยปกติ
• อิเล็กทรอนิกส์รถยนต์: ใช้ในระบบบริหารแบตเตอรี่สําหรับรถไฟฟ้า ระบบควบคุมเครื่องยนต์รถยนต์ เป็นต้น เพื่อติดตามกระแสปัจจุบันสําหรับการจัดการพลังงานและการวินิจฉัยความผิดพลาด
• การสื่อสารและเครือข่าย: ติดตามกระแสในระบบพลังงาน เพื่อให้แน่ใจว่าการจําหน่ายพลังงานที่มั่นคงและการใช้พลังงานที่ประสิทธิภาพดีสําหรับอุปกรณ์สื่อสาร
• หุ่นยนต์: ใช้ในระบบขับเคลื่อนหุ่นยนต์เพื่อวัดกระแสของมอเตอร์ให้แม่นยําเพื่อควบคุมการเคลื่อนไหวของหุ่นยนต์ได้อย่างแม่นยํา
