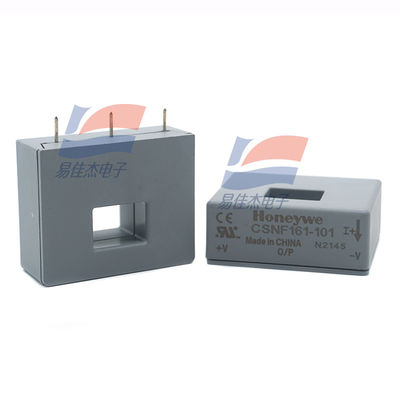

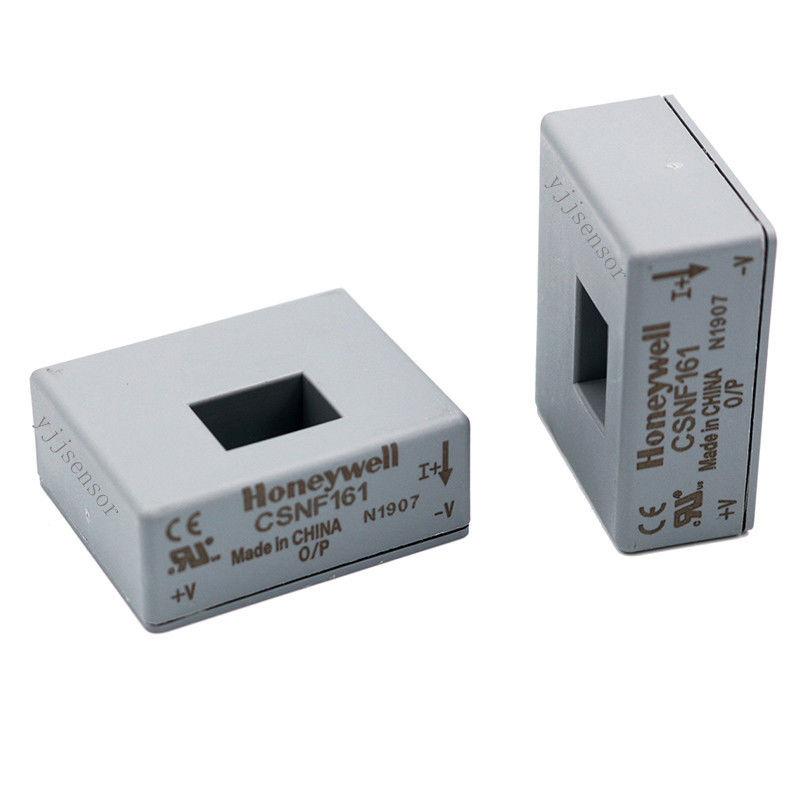

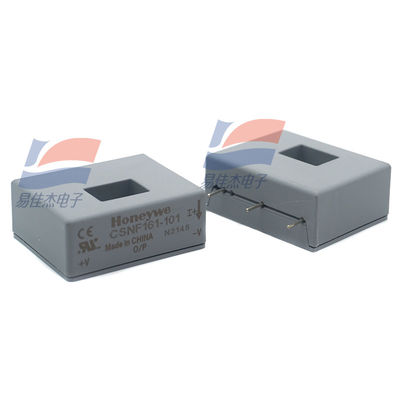

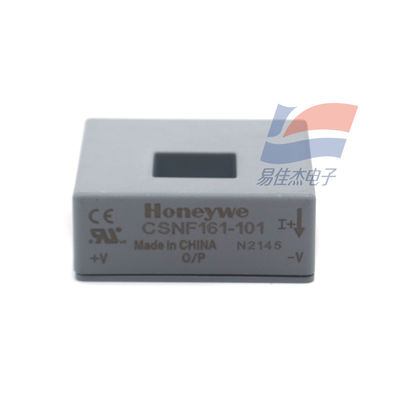

CSNF161 CSNF161-101 เครื่องตรวจจับกระแสไฟฟ้าวงจรปิด สําหรับระบบควบคุมการตอบสนอง

                  CSNF161 CSNF161-101 เซ็นเซอร์กระแสแบบวงปิดสำหรับระบบควบคุมแบบป้อนกลับ

ข้อมูลพื้นฐาน:

• รุ่นผลิตภัณฑ์: CSNF161-101
• ประเภทเซ็นเซอร์: เซ็นเซอร์กระแสแบบวงปิดตามหลักการ Hall effect และวิธีสมดุลฟลักซ์เป็นศูนย์ (ระบบป้อนกลับ) ซึ่งรักษาฟลักซ์แม่เหล็กให้เป็นศูนย์ในแกนกลางของเซ็นเซอร์ตลอดเวลา

ช่วงการวัด:

• กระแสไฟพิกัด: 100A
• ช่วงกระแสไฟที่วัดได้: ±150A (รองรับการวัดกระแสไฟ DC, AC และพัลส์)

คุณสมบัติของผลิตภัณฑ์:

• ความแม่นยำสูง: ความแม่นยำสูงถึง ±0.5%
• ตอบสนองรวดเร็ว: เวลาตอบสนอง < 0.5μs
• การแยกทางไฟฟ้า: การแยกทางไฟฟ้าในระดับสูงระหว่างวงจรหลักและวงจรทุติยภูมิ; แรงดันไฟฟ้าแยก: 3kVRMS/50kHz/1min
• ความสามารถในการโอเวอร์โหลดสูง: สามารถทนต่อกระแสไฟเกินพิกัดได้สูง
• ช่วงอุณหภูมิการทำงานกว้าง: -40℃ ถึง +85℃

เงื่อนไขการใช้งาน:

• แรงดันไฟฟ้าจ่ายไฟ: ±12V ถึง ±15V DC (±5%)
• ความต้านทานของขดลวด: 30Ω

สาขาการใช้งาน:

• ไดรฟ์ความถี่แปรผัน: ตรวจสอบกระแสไฟในไดรฟ์ความถี่แปรผันเพื่อให้แน่ใจว่าทำงานปกติและปกป้องอุปกรณ์
• การป้องกันกระแสเกิน: การตรวจสอบกระแสไฟแบบเรียลไทม์ในวงจรเพื่อกระตุ้นกลไกการป้องกันเมื่อกระแสไฟเกินค่าที่ตั้งไว้
• ระบบจ่ายไฟ: ตรวจสอบกระแสไฟขาออกของแหล่งจ่ายไฟเพื่อให้แน่ใจว่ามีการจ่ายไฟที่เสถียรและการป้องกัน
• ระบบควบคุมแบบป้อนกลับ: ให้ข้อมูลกระแสไฟที่แม่นยำสำหรับระบบควบคุมแบบป้อนกลับเพื่อให้ได้การควบคุมที่แม่นยำ
• หุ่นยนต์: เหมาะสำหรับระบบขับเคลื่อนหุ่นยนต์เพื่อตรวจสอบกระแสไฟของมอเตอร์ ช่วยในการควบคุมการเคลื่อนไหวที่แม่นยำและการวินิจฉัยข้อบกพร่อง
• อุปกรณ์เชื่อม: ตรวจสอบกระแสไฟในอุปกรณ์เชื่อมเพื่อให้แน่ใจว่าคุณภาพการเชื่อมและความปลอดภัยของอุปกรณ์
