รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | ± 15 ~ 18V DC (± 5%) | เปลี่ยนอัตราส่วน: | 1/5000 |
|---|---|---|---|
| เวลาตอบสนอง: | 1μS | แบนด์วิธ: | DC ~ 100kHz |
| ระยะอุณหภูมิการทํางาน: | -40~85°ซ | ช่วงอุณหภูมิในการจัดเก็บ: | -40~90°เซลเซียส |
| เน้น: | เซ็นเซอร์กระแสไฟฟ้ากระแสตรง,เซ็นเซอร์กระแสพัลส์,CSNK500M เซ็นเซอร์กระแสไฟฟ้า |
||

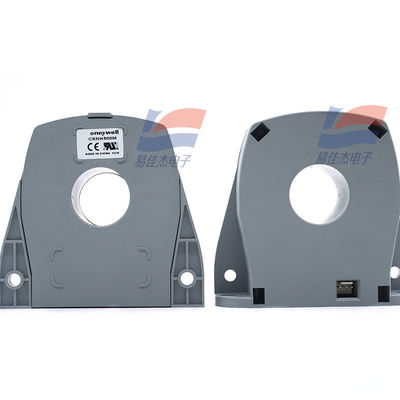

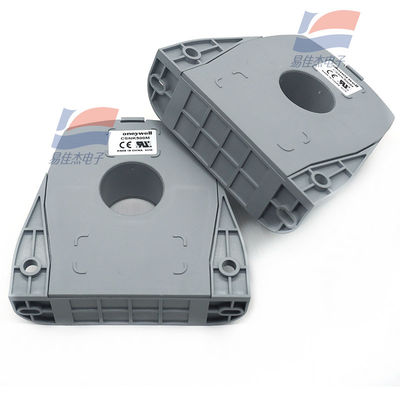

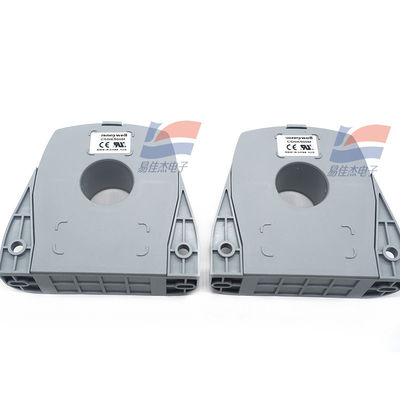

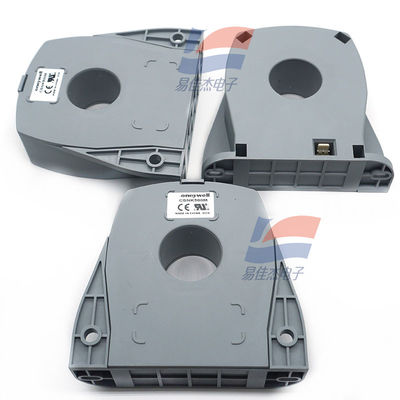

CSNK500M เครื่องตรวจจับกระแสปัจจุบัน วัดกระแสตรง กระแสสลับ กระแสกระแทก
ปริมาตรไฟฟ้า:
ผลประกอบ - ปริมาตรไดนามิก:
ข้อมูลการใช้งาน:
หลักการทํางาน:
เครื่องตรวจจับกระแสไฟฟ้าลุ้นปิด CSNK500M ใช้หลักการชําระค่าตอบแทนจากแม่เหล็ก โดยมีระบบแยกไฟฟ้าระหว่างวงจรหลักและวงจรรอง สามารถวัดกระแสไฟฟ้าแบบ DC, AC และกระแสไฟฟ้าแบบ pulse
| ปริมาตรไฟฟ้า | ปัจจุบัน | 500A rms (ชื่อ) |
| ระยะการวัดต่อเนื่อง | 0 ~ ± 1200At | |
| ระยะการวัดจุดสูงสุดของ AC | 0 ~ ± 1275At | |
| การวัดความต้านทาน (70°C) |
- กับ ± 15V: 0 ~ 75Ω ที่ ± 500At Max; 0 ~ 10Ω ที่ ± 1000Atแม็กซ์ Max; 0 ~ 5Ω ที่ ± 1275Atแม็กซ์ |
|
| กระแสออกแบบแอนาล็อก (ที่ 500A) | 100mA | |
| อัตราการหมุน | 1/5000 | |
| ความแม่นยํา (25°C) | ดีกว่า ± 0.50% ของขนาดเต็ม | |
| ความดันไฟฟ้า | ± 15 ~ 18V DC (± 5%) | |
| การโดดเดี่ยวระดับพื้นฐานและระดับรอง | 6KVrms/50KHz/1นาที | |
| ผลงานแบบไดนามิก | กระแสออฟเซตศูนย์ (25°C) | ดีกว่า ± 0.20mA |
| การเคลื่อนไหวของอุณหภูมิปัจจุบัน | ดีกว่า ± 0.30mA (0 ~ 70 °C) | |
| ความเป็นเส้นตรง | ดีกว่า ± 0.10% | |
| เวลาตอบสนอง | ดีกว่า 1μs | |
| ความกว้างแบนด์วิธ | DC ~ 100KHz | |
| di/dT ความสามารถติดตาม | ดีกว่า 100A/μs | |
| รายละเอียดความร้อน | ระยะอุณหภูมิการทํางาน | -40 °C ~ 85 °C |
| ระยะอุณหภูมิในการเก็บรักษา | -40 °C ~ 90 °C | |
| เครื่องจักรกลและบรรจุ | การบริโภคปัจจุบัน | 20mA + กระแสออก |
| ความต้านทานภายในระดับรอง (70°C) | 50Ω | |
| วัสดุบ้าน | พลาสติกประปา | |
| ประเภทการติดตั้ง | เครื่องเชื่อม 4 ปิน |
