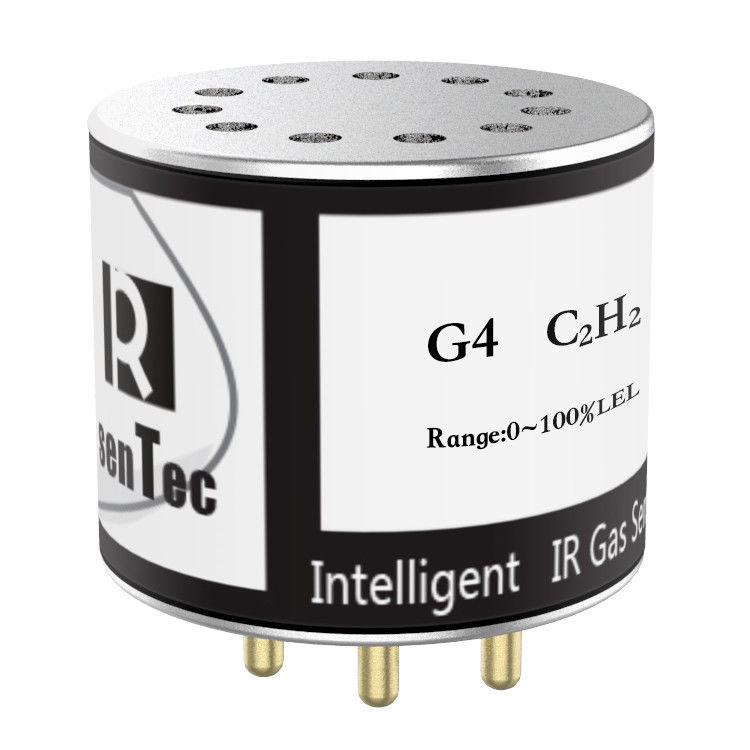

เซ็นเซอร์วัดก๊าซอะเซทิลีนอินฟราเรด YJJ G4-C2H2 NDIR สำหรับวัดความเข้มข้น

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์ก๊าซอะเซทิลีนอินฟราเรด G4-C2H2 การวัดความเข้มข้นแบบ NDIR

คุณสมบัติ:

เซ็นเซอร์ก๊าซอินฟราเรด G4 เป็นเซ็นเซอร์ก๊าซขนาดเล็กอัจฉริยะที่ออกแบบตามหลักการ NDIR มันวัดความเข้มข้นของก๊าซโดยใช้ลักษณะการดูดซับของสเปกตรัมอินฟราเรดเฉพาะ มันไม่มีการพึ่งพาออกซิเจนและไม่ได้รับผลกระทบจากปรากฏการณ์การเป็นพิษของเซ็นเซอร์ตัวเร่งปฏิกิริยา มันมีอายุการใช้งานยาวนาน ความแม่นยำสูง และประสิทธิภาพที่เสถียร เซ็นเซอร์นี้มีอินเทอร์เฟซเอาต์พุตสัญญาณสองแบบ: อะนาล็อกและดิจิทัล มันสามารถส่งออกค่าสัญญาณความเข้มข้นของก๊าซได้โดยตรงหลังจากการประมวลผลเชิงเส้นและการชดเชยอุณหภูมิ ทำให้ใช้งานได้สะดวกยิ่งขึ้น วัตถุประสงค์

เซ็นเซอร์ก๊าซอินฟราเรด G4 สามารถวัดก๊าซต่างๆ เช่น มีเทน คาร์บอนไดออกไซด์ และสารติดไฟไฮโดรคาร์บอน โดยมีช่วงสูงสุดถึง 100% VOL.

เซ็นเซอร์นี้เป็นไปตามข้อกำหนดของ "GB 15322 Flammable Gas Detector", "AQ 6211-2008 Non-dispersive Infrared Methane Sensor for Coal Mines" และ "AQ 1052-2008 General Technical Conditions for Mine Carbon Dioxide Sensors" และสามารถใช้ในสภาพแวดล้อมที่เป็นอันตราย เช่น โรงงานอุตสาหกรรม อุโมงค์จราจร พลังงาน พลังงาน ไฟฟ้า อุตสาหกรรมปิโตรเลียมและปิโตรเคมี อุโมงค์เหมืองถ่านหิน การสกัดก๊าซ และสภาพแวดล้อมอุตสาหกรรมอื่นๆ เพื่อการตรวจสอบสุขภาพและความปลอดภัย

สภาพการทำงานของเซ็นเซอร์ก๊าซอินฟราเรด G4:

อุณหภูมิในการทำงาน ------ (-40 ถึง +70)℃;

ความชื้นในการทำงาน ------ สูงสุด 98% RH, ไม่มีการควบแน่น;

ความดันบรรยากาศ ------ 80 ถึง 120 kPa; ลักษณะเฉพาะ

• ความละเอียดสูง โดยมีความละเอียด 0.01% สำหรับช่วง 0-10% Vol และ 0.1% สำหรับช่วง 10%-100% Vol.

• ช่วงการวัดสามารถเข้าถึง 0-100% VOL.

• เอาต์พุตข้อมูลการชดเชยเชิงเส้นและอุณหภูมิ

• โหมดเอาต์พุตสัญญาณดิจิทัลและอะนาล็อก

• ช่วงอุณหภูมิในการทำงาน -40℃ ถึง 70℃.

• ความเสถียรในระยะยาว ปรับเทียบง่าย

• ไม่มีปรากฏการณ์ "เป็นพิษ" ของเซ็นเซอร์ตัวเร่งปฏิกิริยา

• ไม่มีการพึ่งพาออกซิเจน

• ปลอดภัยจากประกายไฟ

พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าขาเข้า: 3.0 - 5.5 VDC

กระแสไฟทำงาน

เฉลี่ย < 70 mA @ 3 VDC

สูงสุด < 140 mA @ 3 VDC

เวลาอุ่นเครื่อง

3 นาที*

* แนะนำให้อุ่นเครื่องนานกว่า 60 นาทีก่อนเริ่มการสอบเทียบ

เอาต์พุตแรงดันไฟฟ้าอะนาล็อก: 0.4 - 2.0 VDC (เอาต์พุตความเข้มข้นติดลบ: 0.24 - 0.4 V, เอาต์พุตเกินช่วง: 2.0 V - 2.4 V)

เอาต์พุตสัญญาณดิจิทัล: ระดับ TTL

ระยะเวลาการรับประกัน

18 เดือน*

* สถานการณ์ต่อไปนี้ไม่อยู่ในการรับประกัน: การควบแน่น การซึมของน้ำ การซึมของฝุ่น การตกกระแทก การเชื่อม การถอดประกอบ การกัดกร่อน การใช้งานเกินอุณหภูมิ การลอกฉลาก ฯลฯ

สภาพแวดล้อมการใช้งาน

อุณหภูมิในการทำงาน

-40℃ ถึง 70℃ (ก๊าซมีเทนและไฮโดรคาร์บอน)

0℃ ถึง 50℃ (CO2)*

* สภาพแวดล้อมการใช้งานอุณหภูมิกว้างสำหรับ CO2 (-40℃ ถึง 70℃) ควรให้คำแนะนำพิเศษในระหว่างการสั่งซื้อ

ความชื้นในการทำงาน

0% RH ถึง 98% RH (ไม่มีน้ำควบแน่น)*

* ความแม่นยำของเซ็นเซอร์อาจได้รับผลกระทบ ขอแนะนำให้ทำการบำบัดเบื้องต้นสำหรับการกำจัดฝุ่นและน้ำ

เครื่องหมายป้องกันการระเบิด: Ex ia I Ma และ Ex ia II C T4 Ga การรับรองแบบคู่

ระดับการป้องกัน: IP65 (พร้อมฟิล์มระบายอากาศกันน้ำ *ฟิล์มระบายอากาศกันน้ำอาจส่งผลต่อ T90) สามารถเลือกฟิล์มระบายอากาศกันน้ำได้ในระหว่างการสั่งซื้อ

ข้อมูลจำเพาะ:
