YJJ WF200S เครื่องตรวจความดันความแตกต่าง MEMS ที่มีโครงสร้างจากซิลิคอน มีระยะเวลา 0 - 10 kPa ใช้ในการติดตามทางการแพทย์

คําอธิบายสินค้า:

WF200S เครื่องตรวจความดันความแตกต่าง MEMS ที่สร้างจากซิลิคอน มีช่วงความจุ 0 - 10 kPa ใช้ในการติดตามทางการแพทย์

ลักษณะ:

WF200S เครื่องตรวจความดันเป็น เครื่องตรวจความดันความแตกต่าง MEMS ที่มีโครงสร้างจากซิลิคอน
WF200S ใช้การออกแบบสายพานเต็ม Hewitt โดยสามารถวัดความดันได้แม่นยําจาก 0 ถึง 10 kPa (สามารถปรับแต่งได้หลายช่วง)และแสดงความสัมพันธ์เชิงเส้นที่ดีกับความดันออก.

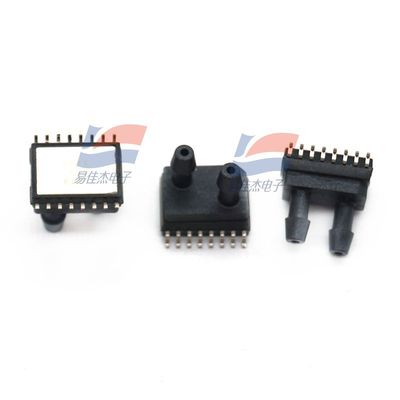

เครื่องกําเนิดความดันชุด WF200S ใช้โครงสร้างระบายอากาศแบบ dual-sensor และถูกบรรจุในรูปแบบ SOIC 16
WF200S ใช้ได้กับอุปกรณ์การแพทย์ต่างๆ เช่น เครื่องตรวจความดันโลหิต เครื่องหายใจ เครื่องวัดการทํางานของปอด เครื่องใช้ในการหลอดเลือดและเครื่องตรวจโรคสะเก็ดเงินเส้นเลือด
เครื่องตรวจความดันความแตกต่าง WF200S รองรับการปรับเปลี่ยนช่วงการวัดหลายครั้ง
ระยะกระแสไฟฟ้า: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa

ผลิตภัณฑ์ WF200S มีลักษณะสําคัญดังต่อไปนี้
ความรู้สึกสูง
ความน่าเชื่อถือสูง
ความแม่นยําสูง

ความมั่นคงสูง
ระยะความดัน: 0 - 10 kPa (ความดันต่าง)
พลังงานไฟฟ้าความดันคงที่: 0V ถึง 10V
พลังงานไฟฟ้าปัจจุบันคงที่: 0mA ถึง 2mA
ระยะอุณหภูมิการทํางาน: -40 ถึง + 125 °C
ขนาด: 10.3 X 10.3 X 10.3 มิลลิเมตร

ชื่อพารามิเตอร์ สภาพภายนอก รายละเอียดของหน่วย

ลักษณะทั่วไป

ระยะความดัน - 0~10; 0~40; 0~200 kPa 1

ความดันการอ้วน TA = 25°C 2X FS

ความดันระเบิด TA = 25°C > 3X FS

อุณหภูมิการทํางาน - -20 °C ถึง + 85 °C

อุณหภูมิการเก็บรักษา - -40 ถึง + 125 °C

ความเหมาะสมกับสื่อ: อากาศและก๊าซที่ไม่รส

คุณสมบัติไฟฟ้า

ความแรงกระชับกระตุ้น TA = 25°C 5 ถึง 10 V

กระแสกระตุ้น TA = 25°C 1 ถึง 2 mA

ความต้านทานแขนสะพาน TA = 25°C 4, 5, 6 kΩ 2

การสับเปลี่ยนจุดศูนย์ TA = 25°C -15 ถึง 0 ถึง 15 mV

การออกแบบขนาดเต็ม TA = 25 °C

45, 60, 75 mV ระยะ 10kPa

60, 75, 90 mV ระยะ 40kPa

70ระยะความแรง 90, 110 mV 200kPa

Linearity TA = 25°C -0.3 ถึง 0.3 % VFS สายตรงที่เหมาะสมที่สุด

คออฟเฟกชันอุณหภูมิจุดศูนย์ TA = 25°C -0.08 ถึง 0.08 % VFS

คออฟเฟกชั่นอุณหภูมิการออกแบบขนาดเต็ม TA = 25 °C -0.27 ถึง -0.22 ถึง -0.17 % VFS / °C ความกระตุ้นความดันคง

คออฟเฟกชั่นอุณหภูมิการออกแบบขนาดเต็ม TA = 25 °C -0.03 ถึง 0.03 %VFS / °C ความตื่นเต้นของกระแสไฟฟ้าคงที่

คออฟเฟกชั่นอุณหภูมิความต้านทาน TCR TA = 25°C 1600 ถึง 2000 ppm/°C

ความดัน Hysteresis TA = 25°C -0.1 ถึง 0.05 ถึง 0.1 % VFS

อุณหภูมิ Hysteresis TA = 25°C -0.3 ถึง 0.3 % VFS
