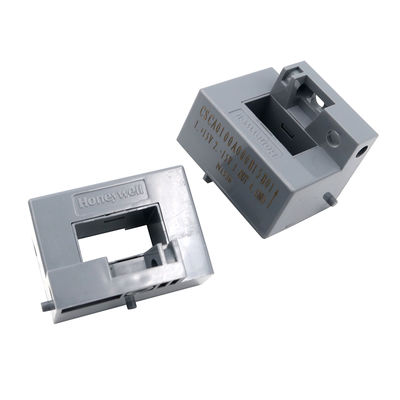

CSCA0100A000B15B01 เซ็นเซอร์กระแสแบบวงเปิด Hall-effect สำหรับแหล่งจ่ายไฟสื่อสาร UPS

CSCA0100A000B15B01 เซ็นเซอร์กระแสไฟฟ้าแบบลุ้นเปิดที่ใช้กับอิฟเฟ็คต์ฮอลล์ สําหรับเครื่องไฟฟ้าสื่อสาร UPS

รายละเอียดสินค้า:

CSCA0100A000B15B01 เป็นเซ็นเซอร์กระแสออนไลน์แบบเปิดวงจร ที่ใช้อิทธิพลของฮอลล์

ปริมาตรพื้นฐาน:

• ปัจจุบันระดับ: 100A RMS (ที่ 25 °C)
• ระยะการวัด: ± 300A
• ความต้านทานในการวัด: ณ 70 °C (กับ ± 15V, ± 25A.t แม็กซ์): ขั้นต่ํา 54 ohm, ขั้นต่ํา 360 ohm
• กระแสออกแบบแอนาล็อก 25mA
• อัตราการหมุน: 1000
• ความแม่นยํา (ที่ 25 °C): สูงสุด ± 0.5% (รวมผลการสับเปลี่ยนศูนย์)
• ความดันไฟฟ้า: ± 12 ~ 15V (± 5%).

ปริมาตร:

• ประเภทเซ็นเซอร์: ผลลัพธ์ฮอลล์, เปิดวงจร
• ประเภทผลิต: อานาล็อก
• ความต้านทานการออก: > 10k ohm
• อุณหภูมิการทํางาน: -10 °C ถึง 80 °C
• อุณหภูมิในการเก็บรักษา: -25°C ถึง 85°C

คุณสมบัติการทํางาน:

• โดยใช้หลักการผลลัพธ์ของฮอลล์ ใช้อุปกรณ์ผลลัพธ์ของฮอลล์ ซึ่งความดันการออกของอุปกรณ์นี้มีความสัมพันธ์เชิงเส้นกับขนาดและระยะของสนามแม่เหล็กที่นํามาใช้ ทําให้สามารถวัดแม่นยําของ ACDCและกระแสไฟฟ้า
• การบริโภคพลังงานต่ํา: ตอบสนองความต้องการในการประหยัดพลังงานด้วยการบริโภคพลังงานต่ํา
• การแยกไฟฟ้าที่ดี: ให้การแยกไฟฟ้าระดับสูงระหว่างวงจรหลักและวงจรรองเพื่อการทํางานที่ปลอดภัยและน่าเชื่อถือ
• ความเร็วในการตอบสนองอย่างรวดเร็ว: เวลาในการตอบสนองมักอยู่ในช่วงไมโครวินาที ทําให้สามารถตอบสนองอย่างรวดเร็วกับการเปลี่ยนแปลงในปัจจุบัน

สนามการใช้งาน:

เหมาะสําหรับเครื่องขับเคลื่อนความเร็วแปรปรวน, การป้องกันความเร็วเกิน, UPS และเครื่องพลังงานการสื่อสาร, ระบบควบคุมการตอบสนองกระแสไฟฟ้า

หุ่นยนต์ และสาขาอื่นๆ

การบรรจุและการเชื่อม:

• ใช้เครื่องเชื่อม Molex เพื่อการติดตั้งและเชื่อมต่อง่าย
• ปกติจะติดตั้งผ่านฟลานจ์ ให้ความมั่นคงทางกล
