รายละเอียดสินค้า:
|
| เรตติ้งปัจจุบัน: | 200A | เวลาตอบสนอง: | 3µs ถึง 7µs |
|---|---|---|---|
| ความถูกต้อง: | ± 2% | ช่วงความถี่: | DC ถึง 500kHz |
| ขนาดแกน: | 20.5 มม. × 10.5 มม. | แรงดันไฟฟ้า: | ± 15VDC ± 5% |
| เน้น: | เครื่องตรวจจับกระแสกระแสแบบเปิดวงจร อัตโนมัติอุตสาหกรรม,ระบบพลังงานเซ็นเซอร์กระแสไฟฟ้าอุตสาหกรรม,เครื่องตรวจจับกระแสปัจจุบันสําหรับอุตสาหกรรมอัตโนมัติ |
||

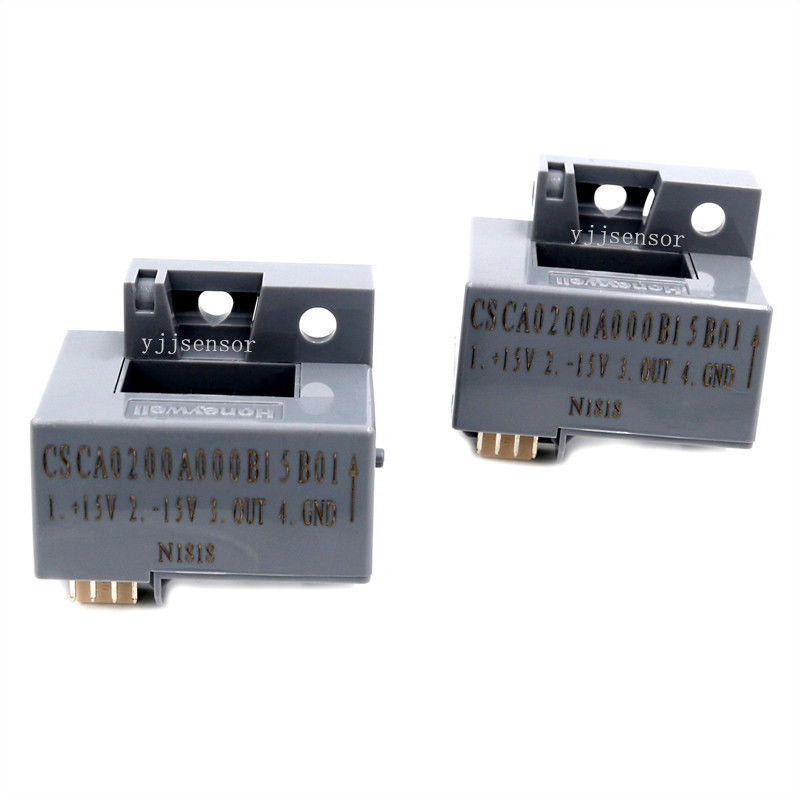

CSCA0200A000B15B01 เครื่องตรวจจับกระแสไฟฟ้าอุตสาหกรรมลุ้นเปิด สําหรับระบบพลังงานอุตสาหกรรมอัตโนมัติ
หลักการทํางาน:
เซ็นเซอร์กระแสไฟฟ้าแบบลุปเปิดซีซีเอ-เอ (CSCA-A) ใช้หลักการผลฮอลล์ เมื่อกระแสไฟฟ้าผ่านตัวนําหลัก มันสร้างสนามแม่เหล็กหมุนรอบตัวนําสนามแม่เหล็กนี้ถูกรวบรวมและมุ่งเน้นในช่องว่างอากาศของแกนแม่เหล็กที่ทําจากวัสดุที่มีความรู้สึกแม่เหล็กอุปกรณ์อิทธิพลฮอลล์ (HED) ตั้งอยู่ในช่องว่างอากาศนี้ ดังนั้นผลิตของ HED จะสัดส่วนกับขนาดและระยะของกระแสหลัก หลังจากการปรับการเพิ่มและออฟเซตเซ็นเซอร์ให้ความรู้สึกออกแบบที่ตั้งไว้ก่อนเทียบกับกระแสหลัก.
สนามการใช้งาน:
| เวลาตอบสนอง | 3μs ถึง 7μs |
| ความถูกต้อง | ± 2% |
| ระยะความถี่ | DC ถึง 500kHz |
| ขนาดแกน | 20.5 มิลลิเมตร × 10.5 มิลลิเมตร |
| ความสูง | 29 มม. |
| ความยาว | 40 มม. |
| ความกว้าง | 35 มม. |
| ความดันไฟฟ้าการทํางาน | 15V |
| ความดันออกระดับนาม | 4V ± 1% ในระดับกระแสไฟฟ้าหลัก (IpN) |
| โลเตชั่นไฟฟ้า | ± 15VDC ± 5% |
| กระแสไฟฟ้า | แบบ 17mA |
| ความเป็นเส้นตรง | < ± 1% |
| 0 - การเสียค่าปัจจุบัน | < ± 20mV |
| ค่าเสียเหลือหลังจากกระแสไฟฟ้าประจําตัว | < ± 20mV |
| การเคลื่อนไหวทางความร้อน | < ± 3mV/°C ที่ IpN = 50A; < ± 1,5mV/°C ที่ IpN = 100A ถึง 600A |
| เพิ่มความร้อน | < ± 4mV/°C |
| di/dt การติดตามความแม่นยํา | > 50A/μs |
| ความกว้างแบนด์วิธ | 50kHz |
| โลตติจ์แยก DC | 3kV ที่ 50Hz สําหรับ 60s |
| ความดันระงับ | 849V เสริม |
| ความต้านทานการออก | > 10kΩ |
| อุณหภูมิการทํางาน | -10 °C ถึง 80 °C |
| อุณหภูมิในการเก็บ | -25°C ถึง 85°C |
