รายละเอียดสินค้า:
|
| จัดอันดับปัจจุบัน: | 300A RMS เล็กน้อยที่ 25 ° C | การตรวจจับช่วงปัจจุบัน: | ±900A |
|---|---|---|---|
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | ± 15VDC ± 5% | กระแสไฟ: | 17ma ทั่วไป |
| ความถูกต้อง: | ± 2% | ช่วงความถี่: | DC ถึง 50kHz |
| เน้น: | เครื่องตรวจจับกระแสกระแสไฟฟ้าแบบเปิดวงจร,เซ็นเซอร์กระแสสำหรับอินเวอร์เตอร์ความถี่,เซ็นเซอร์ป้องกันกระแสเกินแบบฮอลล์เอฟเฟกต์ |
||

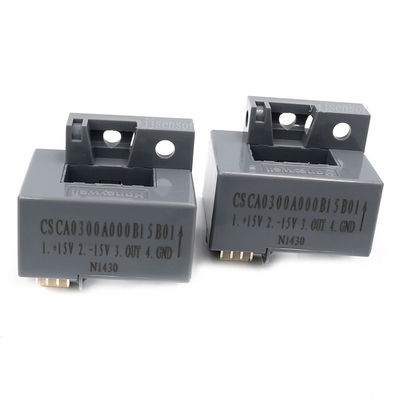

CSCA0300A000B15B01 เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์แบบวงเปิดสำหรับการป้องกันกระแสเกินของตัวแปลงความถี่
หลักการทำงาน:
อิงตามหลักการของเอฟเฟกต์ฮอลล์ เมื่อกระแสไหลผ่านตัวนำหลัก จะสร้างสนามแม่เหล็กหมุนรอบตัวนำ สนามแม่เหล็กนี้ถูกรวบรวมโดยแกนแม่เหล็กที่ทำจากวัสดุไวต่อแม่เหล็กและรวมศูนย์ในช่องว่างอากาศของแกน อุปกรณ์ฮอลล์เอฟเฟกต์ (HED) ถูกวางอยู่ในช่องว่างอากาศ และเอาต์พุตของมันเป็นสัดส่วนกับแอมพลิจูดและเฟสของกระแสหลัก หลังจากปรับเทียบเกนและออฟเซ็ตแล้ว เซ็นเซอร์จะให้ความไวเอาต์พุตที่ตั้งไว้ล่วงหน้าสัมพันธ์กับกระแสหลัก
สาขาการใช้งาน:
เหมาะสำหรับตัวแปลงความถี่ การป้องกันกระแสเกิน เครื่องสำรองไฟ (UPS) แหล่งจ่ายไฟโทรคมนาคม ระบบควบคุมการป้อนกลับกระแสไฟฟ้า หุ่นยนต์ และสาขาอื่นๆ
| กระแสไฟพิกัด | 300A RMS เล็กน้อยที่ 25°C |
| ช่วงการตรวจจับกระแส | ±900A |
| แรงดันไฟฟ้า | ±15VDC±5% |
| กระแสไฟ | โดยทั่วไป 17mA |
| ประเภทเอาต์พุต | เอาต์พุตแรงดันไฟฟ้า |
| ความแม่นยำ | ±2% |
| ความเป็นเชิงเส้น | <±1% |
| ช่วงความถี่ | DC ถึง 50kHz |
| เวลาตอบสนอง | 3µs ถึง 7µs |
| ออฟเซ็ตกระแสเป็นศูนย์ | <±20mV |
| การดริฟท์ความร้อนของออฟเซ็ต | <±3mV/°C ที่ IpN=50A; <±1.5mV/°C ที่ IpN=100A ถึง 600A |
| วัสดุตัวเรือน | โพลีเอสเตอร์ PBT |
| ความสูง | 29 มม. |
| ความยาว | 40 มม. |
| ความกว้าง | 35 มม. |
| อุณหภูมิในการทำงาน | -10°C ถึง 80°C |
| อุณหภูมิในการจัดเก็บ | -25°C ถึง 85°C |
