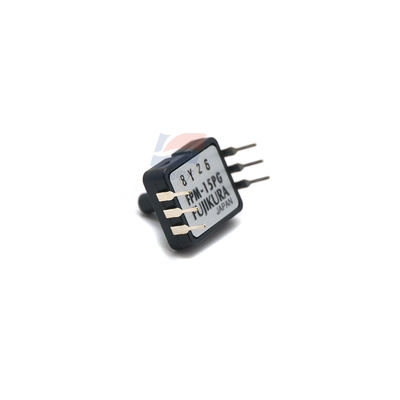

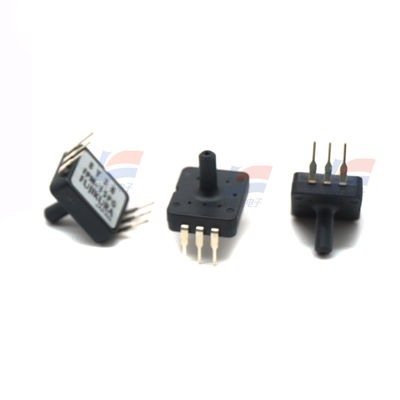

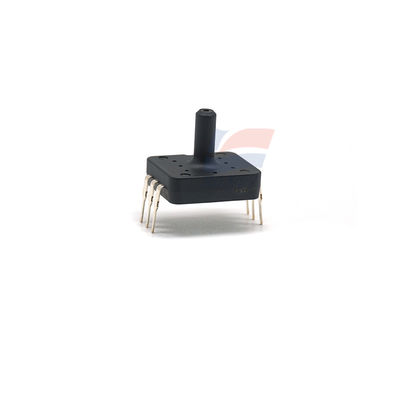

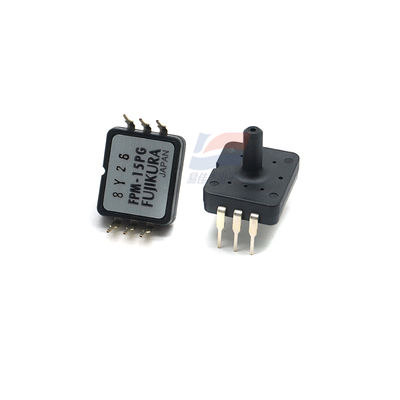

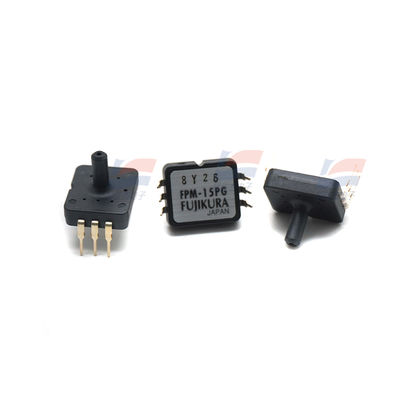

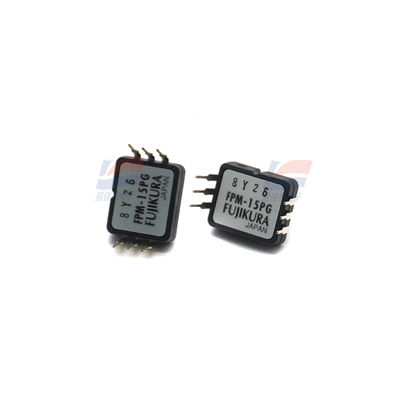

เซ็นเซอร์ความดัน YJJ FPM-15PG ใช้ในเครื่องวัดความดันโลหิต เครื่องดูดฝุ่น เครื่องซักผ้า ฯลฯ

รายละเอียดสินค้า:

เซ็นเซอร์ความดัน FPM-15PG ใช้ในเครื่องวัดความดันโลหิต เครื่องดูดฝุ่น เครื่องซักผ้า ฯลฯ

คุณสมบัติ:

ข้อมูลจำเพาะ

รุ่น 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG หน่วย

เงื่อนไขการใช้งานที่แนะนำ

ประเภทความดัน เกจวัดความดัน -

ความดันพิกัด 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

ช่วงความดันที่วัดได้ -13.79

ช่วงอุณหภูมิ 0 ถึง 50 องศาเซลเซียส

สื่อกลางความดัน ก๊าซที่ไม่กัดกร่อนเท่านั้น (ไม่มีของเหลว) -

กระแสกระตุ้น (คงที่) 1.5 mADC

ค่าสูงสุดสัมบูรณ์

ความดันโหลดสูงสุด สองเท่าของความดันพิกัด

1.5 เท่า

ของพิกัด

ความดัน-

กระแสกระตุ้นสูงสุด 3.0 mADC

อุณหภูมิในการทำงาน -20 ถึง 100 องศาเซลเซียส

อุณหภูมิในการจัดเก็บ -40 ถึง 120 องศาเซลเซียส

ความชื้นในการทำงาน 30 ถึง 80 (ไม่มีการควบแน่น) %RH

ลักษณะทางไฟฟ้า (กระแสขับ 1.5mA คงที่ อุณหภูมิแวดล้อม Ta=25deg.C)

แรงดันเอาต์พุตสแปน 60 ถึง 140 (ที่ 0kPa ถึงความดันพิกัด) mV

แรงดันออฟเซ็ต +/-20 (ที่ 0kPa) mV

ความต้านทานบริดจ์ 4000 ถึง 6000 Ω

เวลาตอบสนอง 2 (สำหรับการอ้างอิง) msec.

ความแม่นยำ TSO* +/-5

ช่วงความดันที่วัดได้

ช่วง(kPa) หมายเลขชิ้นส่วน

-13.79 ถึง 13.79 FPM-02PG FPM-02PGR

-34.47 ถึง 34.47 FPM-05PG FPM-05PGR

-48.26 ถึง 48.26 FPM-07PG FPM-07PGR

-98.07 ถึง 103.4 FPM-15PG FPM-15PGR

-98.07 ถึง 206.8 FPM-30PG FPM-30PGR

-98.07 ถึง 344.7 FPM-50PG FPM-50PGR

-98.07 ถึง 482.6 FPM-70PG FPM-70PGR

-98.07 ถึง 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 องศาเซลเซียส

P2= 1/2 x P3 (kPa) T2= 25 องศาเซลเซียส

P3= ความดันพิกัด (kPa) T3= 50 องศาเซลเซียส

แรงดันออฟเซ็ต (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

แรงดันเอาต์พุตที่สเกลเต็ม (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

แรงดันเอาต์พุตสแปน (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

ความไวต่ออุณหภูมิของแรงดันออฟเซ็ต (%FS)

TSO = {ค่าที่มากกว่า} / SV(25) x 100

ค่าที่มากกว่า = ค่าสัมบูรณ์ที่มากกว่าของ {Voff(0)-Voff(25)} และ {Voff(50)-Voff(25)}

สัมประสิทธิ์อุณหภูมิของแรงดันสแปนเอาต์พุต (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

ความเป็นเชิงเส้น (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

ฮิสเทอรีซิสของความดัน (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : แรงดันเอาต์พุตเทียบกับ P1 หลังจากเน้นโดยความดัน P3
