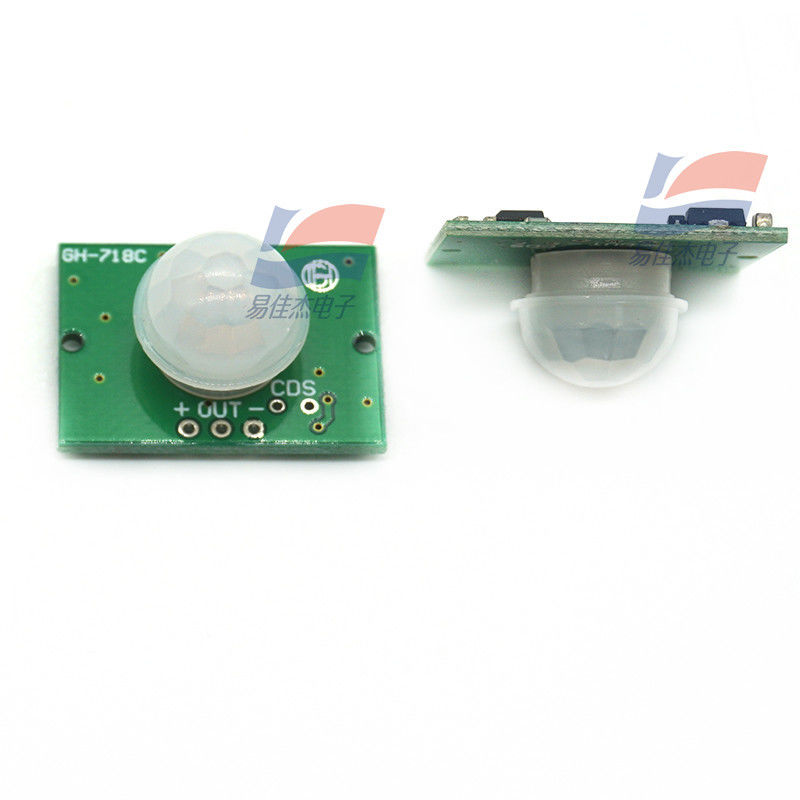

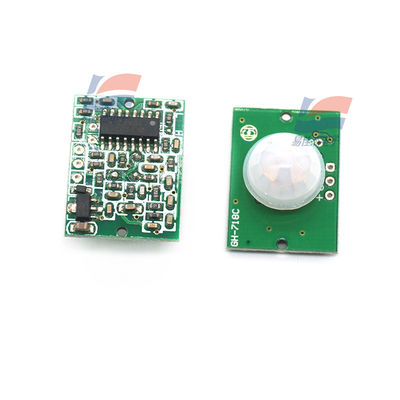

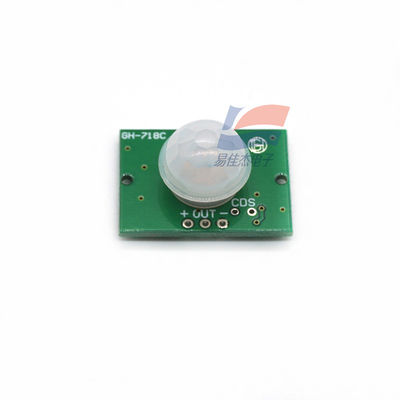

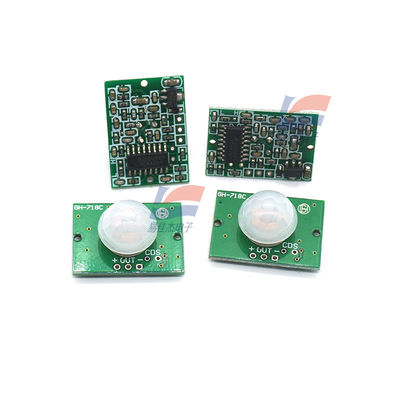

YJJ GH-718A/B/C โมดูลเซ็นเซอร์อินฟราเรดมนุษย์ขนาดเล็ก

รายละเอียดสินค้า:

โมดูลเซ็นเซอร์ตรวจจับอินฟราเรดของมนุษย์แบบเทอร์โมลูมิเนสเซนต์ขนาดเล็ก YJJ GH-718A/B/C

คุณสมบัติ:

ผลิตภัณฑ์ควบคุมอัตโนมัติที่ใช้เทคโนโลยีอินฟราเรดมีความไวสูงและความน่าเชื่อถือสูง และมีการใช้งานอย่างแพร่หลายในอุปกรณ์ไฟฟ้าตรวจจับอัตโนมัติต่างๆ

คุณสมบัติ:

1. การตรวจจับอัตโนมัติเต็มรูปแบบ: เมื่อบุคคลเข้ามาในระยะการตรวจจับ จะส่งออกระดับสูง เมื่อบุคคลออกจากระยะการตรวจจับ ระดับสูงจะถูกหน่วงเวลาโดยอัตโนมัติและปิด และส่งออกระดับต่ำ

2. การควบคุมด้วยแสง (อุปกรณ์เสริม ไม่ได้ตั้งค่าจากโรงงาน): สามารถตั้งค่าการควบคุมด้วยแสงได้ จะไม่ตรวจจับในระหว่างวันหรือเมื่อแสงจ้า

3. สองวิธีทริกเกอร์: (สามารถเลือกได้โดยใช้จัมเปอร์)

ก. วิธีทริกเกอร์แบบไม่ซ้ำ: เมื่อเอาต์พุตการตรวจจับเป็นระดับสูง ระดับสูงจะเปลี่ยนเป็นระดับต่ำโดยอัตโนมัติหลังจากสิ้นสุดระยะเวลาหน่วงเวลา

ข. วิธีทริกเกอร์แบบซ้ำ: เมื่อเอาต์พุตการตรวจจับเป็นระดับสูง หากมีกิจกรรมของมนุษย์ภายในระยะการตรวจจับในช่วงระยะเวลาหน่วงเวลา เอาต์พุตจะยังคงเป็นระดับสูงจนกว่าบุคคลจะออกไป จากนั้นระดับสูงจะเปลี่ยนเป็นระดับต่ำโดยอัตโนมัติ (โมดูลตรวจจับจะตรวจจับกิจกรรมของมนุษย์แต่ละครั้งและขยายระยะเวลาหน่วงเวลาโดยอัตโนมัติ และใช้เวลาของกิจกรรมล่าสุดเป็นจุดเริ่มต้นของเวลาหน่วงเวลา)

4. เวลาล็อคเอาต์การตรวจจับ (การตั้งค่าเริ่มต้น: ไม่มีเวลาล็อคเอาต์): หลังจากเอาต์พุตการตรวจจับแต่ละครั้ง (ระดับสูงถึงระดับต่ำ) สามารถตั้งค่าช่วงเวลาล็อคเอาต์ได้ทันที ในช่วงเวลานี้ เซ็นเซอร์จะไม่ยอมรับสัญญาณการตรวจจับใดๆ ฟังก์ชันนี้สามารถบรรลุการทำงานเป็นช่วงของ "เวลาเอาต์พุตการตรวจจับ" และ "เวลาล็อคเอาต์" และสามารถนำไปใช้กับผลิตภัณฑ์ตรวจจับเป็นช่วงได้ ในเวลาเดียวกัน ฟังก์ชันนี้สามารถระงับการรบกวนต่างๆ ที่เกิดขึ้นระหว่างการสลับโหลดได้อย่างมีประสิทธิภาพ (เวลาสามารถตั้งค่าได้ตั้งแต่เศษส่วนของวินาทีไปจนถึงหลายสิบวินาที)

5. ช่วงแรงดันไฟฟ้าใช้งานกว้าง: แรงดันไฟฟ้าใช้งานเริ่มต้น DC5V-20V (ช่วงที่ปรับแต่งได้ DC3V-DC24V)

6. การใช้พลังงานต่ำ: กระแสไฟสแตติก <50 ไมโครแอมป์ เหมาะอย่างยิ่งสำหรับการใช้งานที่ใช้แบตเตอรี่

7. สัญญาณเอาต์พุตระดับสูง: สามารถเชื่อมต่อกับวงจรต่างๆ ได้อย่างง่ายดาย

พารามิเตอร์ทางเทคนิค:

1. แรงดันไฟฟ้าใช้งาน: DC5V-20V (ช่วงที่ปรับแต่งได้ DC3V-DC24V); 2. การใช้พลังงานสแตติก: <50 ไมโครแอมป์; 3. เอาต์พุตระดับ: สูง 3.3V (สามารถปรับแต่งค่าแรงดันไฟฟ้าอื่นๆ ได้); ต่ำ 0V;

4. เวลาหน่วงเวลา: สามารถทำได้ในช่วงเวลาตั้งแต่เศษส่วนของวินาทีไปจนถึงหลายนาที; 5. เวลาล็อคเอาต์: สามารถทำได้ในช่วงเวลาตั้งแต่เศษส่วนของวินาทีไปจนถึงหลายสิบวินาที

6. วิธีทริกเกอร์: L - ไม่ซ้ำ; H - ทำซ้ำได้; 7. ระยะการตรวจจับ: <มุมกรวย 140 องศา ภายใน 7 เมตร (ระยะการตรวจจับถูกกำหนดโดยเลนส์ที่ใช้ ปรับแต่งได้ตั้งแต่ไม่กี่เซนติเมตรจนถึงภายใน 7 เมตร)

8. อุณหภูมิในการทำงาน: -15 - +70 องศา; 9. ขนาด PCB: 28*38 มม. ระยะห่างรูสกรู 32.5 มม.; 10. ขนาดเลนส์ตรวจจับ (เส้นผ่านศูนย์กลาง): 23 มม. (ค่าเริ่มต้น); นอกจากนี้ยังมี: 12.7 มม.; 8 มม. เลือกได้

I: ผลิตภัณฑ์ตรวจจับอินฟราเรดของร่างกายมนุษย์:

1: สวิตช์ตรวจจับอินฟราเรดของร่างกายมนุษย์ GH-807

2: โพรบแบบมีสายอินฟราเรด GH-918

3: โพรบแบบมีสายอินฟราเรดป้องกันสัตว์เลี้ยง GH-9181 (การควบคุมโปรแกรมชิปตัวเดียว)

4: โพรบแบบมีสายอินฟราเรดชนิดม่าน GH-032

5: โพรบแบบมีสายอินฟราเรดชนิดเพดาน GH-7832

II: ประเภทโมดูลตรวจจับอินฟราเรดของร่างกายมนุษย์:

1: โมดูลตรวจจับอินฟราเรดของร่างกายมนุษย์ GH-7181A/B (การใช้พลังงานต่ำ: 50uA, ปริมาณน้อย A3828B3224mm)

2: โมดูลตรวจจับอินฟราเรดของร่างกายมนุษย์ GH-7182 (ทนต่ออุณหภูมิต่ำ: -40 องศา)

3: โมดูลตรวจจับอินฟราเรดของร่างกายมนุษย์ GH-7183 (การใช้พลังงานต่ำ: 50uA, ปริมาณน้อย 3224mm, กระแสโหลด 0.5A)

III: ประเภทโมดูลตรวจจับอัลตราโซนิก:

1: โมดูลตรวจจับอัลตราโซนิก GH-311 (ปริมาณน้อย 4619mm)

2: โมดูลส่งสัญญาณ-รับสัญญาณ GH-311R

3: โมดูลส่งสัญญาณ GH-311T

IV: ประเภทโมดูลตรวจจับก๊าซ:

1: โมดูลตรวจจับก๊าซ GH-310 (ปริมาณน้อย 3826mm)

1: โมดูลตรวจจับควัน GH-312 (ปริมาณน้อย 3322mm)

V: ประเภทโมดูลความชื้น:

1: โมดูลความชื้นเอาต์พุตความถี่ HTF2232

2: โมดูลความชื้นเอาต์พุตแรงดันไฟฟ้า HSM-20G

VI: ประเภทโมดูลรับส่งสัญญาณความถี่สูง 315M/433M ทั่วไป:

1: GH-2082: (โมดูลรับสัญญาณ 315M/433M)

2: GH-682: (315M/433M พร้อมโมดูลรับสัญญาณถอดรหัส)

3: GH-610: (โมดูลส่งสัญญาณ 315M/433M)

VII: ประเภทตัวควบคุมอุตสาหกรรมความถี่สูง 315M/433M ทั่วไป (พร้อมรีเลย์):

1: ตัวควบคุมอุตสาหกรรม GH-1226 (4/6 ช่องรีเลย์, การควบคุมโปรแกรมชิปตัวเดียว)

2: ตัวควบคุมอุตสาหกรรม GH-1228 (8/12 ช่องรีเลย์, การควบคุมโปรแกรมชิปตัวเดียว)

3: ตัวควบคุมอุตสาหกรรม GH-1228 (8/2 กลุ่มของ 4 ช่องรีเลย์, การควบคุมโปรแกรมชิปตัวเดียว)

4: ตัวควบคุมอุตสาหกรรม GH-1228 (12/3 กลุ่มของ 4 ช่องรีเลย์, การควบคุมโปรแกรมชิปตัวเดียว)

ขอบเขตการใช้งาน

ผลิตภัณฑ์รักษาความปลอดภัย

ของเล่นตรวจจับร่างกายมนุษย์

โคมไฟตรวจจับร่างกายมนุษย์

การควบคุมระบบอัตโนมัติทางอุตสาหกรรม ฯลฯ

พารามิเตอร์ทางเทคนิคหลัก:

1 แรงดันไฟฟ้าใช้งาน: DC 3.7~20V

2 กระแสไฟสแตติก: 50uA

3 เอาต์พุตระดับ: สูง 3.3V, ต่ำ 0V

4. ระยะเวลา: ปรับได้ตั้งแต่ 3 ถึง 900 วินาที

5. มุมการตรวจจับ: 110 องศา

6. ระยะการตรวจจับ: 3 เมตร
