รายละเอียดสินค้า:
|
| โวลเตชั่น: | 05-015V | output: | PSI (KPA) |
|---|---|---|---|
| ความทนทาน: | 3 เท่า | แรงดันทันที: | 5 เท่า |
| การใช้งาน: | -40-125 ° C | พื้นที่จัดเก็บ: | -55-150 °C |
| เน้น: | เซ็นเซอร์ตรวจสอบแรงดันลมยาง,เซ็นเซอร์แรงดันไอดีสำหรับ TPMS,เซ็นเซอร์แรงดันอิเล็กทรอนิกส์สำหรับยางรถยนต์ |
||
คำอธิบายผลิตภัณฑ์:

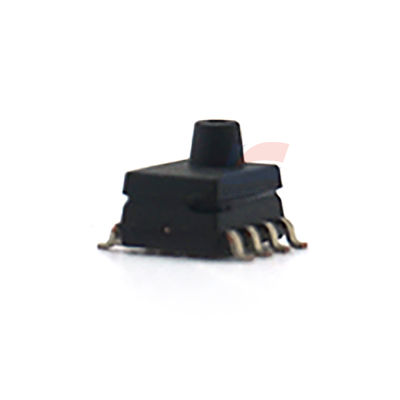

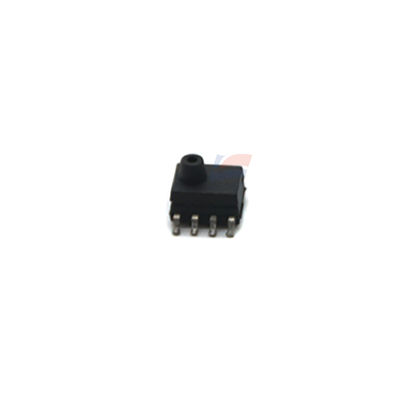

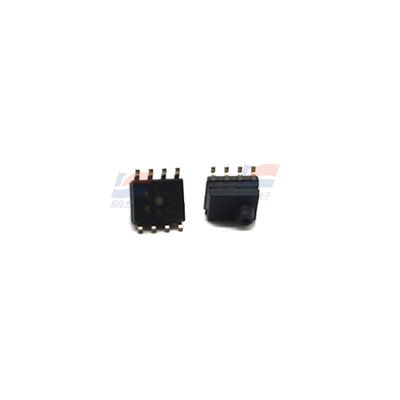

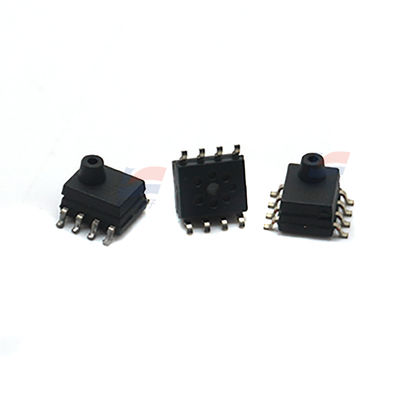

เซ็นเซอร์วัดแรงดันไอดี YJJ SM5420C-030A-P-T ใช้ในระบบตรวจสอบแรงดันลมยาง
คุณสมบัติ:
SM5420C เป็นเซ็นเซอร์วัดแรงดันสัมบูรณ์ขนาดเล็กแบบ SO-8 ที่เปิดตัวโดย Silicon Microstructures, Inc. (SMI) โดยมีเป้าหมายหลักอยู่ที่การใช้งานในระบบตรวจสอบแรงดันลมยาง (TPMS) ของยานยนต์ การควบคุมเครื่องยนต์ และเครื่องมือวัดทางอุตสาหกรรม [1] [3-4] ผลิตภัณฑ์นี้ใช้เทคโนโลยีเวเฟอร์ SM5108 และใช้เทคโนโลยี piezoresistive MEMS รองรับข้อกำหนดแบบเต็มสเกลสามแบบ: 15 psi, 30 psi และ 100 psi โดยมีความแม่นยำสูงและปรับตัวเข้ากับสภาพแวดล้อมที่รุนแรงได้ [2]
เซ็นเซอร์มีให้เลือกในรูปแบบพอร์ตหรือแบบมีช่องระบายอากาศ พร้อมการออกแบบอินเทอร์เฟซที่เหมาะสมที่สุดเพื่อลดความเสี่ยงจากผลกระทบของพัลส์แรงดัน มีรุ่นที่กำหนดเองแบบป้องกันเจลและไม่มีเจลมาตรฐานเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน [2-3] ซับสเตรตเซรามิกเหมาะสำหรับการผลิตจำนวนมากและเข้ากันได้กับการรวม PCB และการติดตั้ง O-ring [1-2] ผลิตภัณฑ์ทำงานที่ 5V โดยมีช่วงอุณหภูมิการทำงานมาตรฐาน 0-70°C และบางรุ่นขยายไปถึง -40°C ถึง +125°C สัญญาณเอาต์พุตขึ้นอยู่กับอัลกอริธึมการปรับเส้นตรงที่ดีที่สุดที่ 25°C [2] ผ่านการรับรองยานยนต์ AEC-Q100 และการตรวจสอบการปฏิบัติตาม RoHS และมีการใช้กันอย่างแพร่หลายในสายการผลิตอัตโนมัติและสภาพแวดล้อมทางอุตสาหกรรมที่มีความน่าเชื่อถือสูง
SM5420 สามารถเลือกได้ด้วยการกำหนดค่าพอร์ตหรือการกำหนดค่าแบบมีช่องระบายอากาศ ทำให้สามารถให้อากาศผ่านพอร์ตหรือตำแหน่งบวกของแหล่งแรงดันเพื่อตรวจจับแรงดันสิ่งแวดล้อมทั่วไป หรือใช้ร่วมกับการซีล O-ring ทิศทางพอร์ตถูกเลือกเพื่อลดโอกาสในการเกิดผลกระทบของพัลส์แรงดันโดยตรงบนพื้นผิวด้านหน้าของเวเฟอร์แรงดันเนื่องจากการสัมผัสกับสภาพแวดล้อมที่รุนแรงในระยะยาว อุปกรณ์มาพร้อมกับเจลเป็นมาตรฐาน สำหรับการสั่งซื้อจำนวนมากที่ต้องการความเสถียรสูงสุด เช่น ในสถานีแรงดันอากาศและสถานีอุตุนิยมวิทยา มีรุ่นที่ไม่มีเจลให้เลือก
คุณสมบัติ: 15 psi, 30 psi และ 100 psi; ช่วงอุณหภูมิการทำงานกว้าง (-40 ถึง +125°C); เหมาะสำหรับสายการประกอบอัตโนมัติ; ราคาถูกมาก; ขนาดบรรจุภัณฑ์เล็ก (0.16 นิ้ว x 0.16 นิ้ว); แหล่งจ่ายกระแสคงที่หรือแรงดันคงที่; เอาต์พุตแรงดันไฟฟ้า mV ขนาดใหญ่; ไม่มีการชดเชยอุณหภูมิหรือการสอบเทียบจุดศูนย์
ข้อมูลจำเพาะ:
| แหล่งจ่ายแรงดันไฟฟ้ากระตุ้น | DC 0-5.0 10V |
| แหล่งจ่ายกระแสกระตุ้น | DC 01-01.6 mA |
| เอาต์พุตแบบเต็มสเกล PSI (kPa) | 15(103) 95-127-160mv |
| เอาต์พุตจุดศูนย์ | -35 -035mV |
