โมดูลวัดการกระจัดด้วยคลื่นไมโครเวฟ YJJ GH-719 ใช้หลักการดอปเปลอร์เรดาร์ที่ความถี่ 10.525 GHz

คําอธิบายสินค้า:

YJJ GH-719 โมดูลการสับเปลี่ยนการตรวจจับไมโครเวฟ ใช้หลักการด็อปปเลอร์ราดาร์ที่ 10.525 GHz

ลักษณะ:

GH-719 มิวเคลียร์โครงการเคลื่อนที่

โมดูลการสับเปลี่ยนการตรวจจับไมโครเวฟ GH-719 เป็นเครื่องตรวจจับวัตถุเคลื่อนไหวแบบไมโครเวฟที่ออกแบบขึ้นอยู่กับหลักการด็อปเปอร์ ราดาร์ ความถี่ของไมโครเวฟคือ 10.525 GHzมันสามารถทํางานโดยตรงโดยการเชื่อมต่อปัสดุพลังงาน DC ของ 6-20V.

การประมวลผลสัญญาณของโมดูลการย้ายอัตราการผลักดันไมโครเวฟ GH-719 จะดําเนินการโดยใช้โปรแกรมไมโครคอมพิวเตอร์ชิปเดียว เพื่อให้มีความน่าเชื่อถือสูงบอร์ดวงจรมี 16 ระดับของการปรับความรู้สึก, และระยะทางการตรวจจับสามารถปรับในช่วง 0.3 ถึง 10 เมตร มี 4 ตัวเลือกโหมด trigger และเวลาออกสัญญาณคือ 2 วินาที, 3 วินาที, 10 วินาที, 20 วินาทีพร้อมการเพิ่มตัวต่อสู้ที่มีความรู้สึกต่อแสง, มันสามารถยับยั้งการกระตุ้นในเวลากลางวัน. มันถูกนํามาใช้เป็นหลักในการควบคุมประตูอัตโนมัติและการสลับ, การควบคุมอัตโนมัติอุตสาหกรรม, ระบบป้องกันความปลอดภัยภายในและภายนอก,ระบบควบคุมวีดีโออัตโนมัติของเครื่องถอนอัตโนมัติ ATMและเตือนความปลอดภัยภายนอก และสถานที่อื่นๆ

โมดูลการย้ายอาการไมโครเวฟ GH-719 เป็นโมดูลประเภทตรวจจับแบบไม่ต้องสัมผัส มีความทนทานต่อการรังสีรังสีอย่างแข็งแกร่งและไม่ถูกส่งผลกระทบจากอุณหภูมิ ความชื้น แสง,กระแสอากาศหรือฝุ่น สามารถติดตั้งภายในบางความหนาของพลาสติก, กระจก, ไม้และอื่น ๆ ที่ไม่ใช่โลหะทําให้มันสะดวกต่อการใช้ในการควบคุมสินค้าหรืออุปกรณ์ต่างๆ.

2. คําแนะนําการปรับแผ่นวงจร:

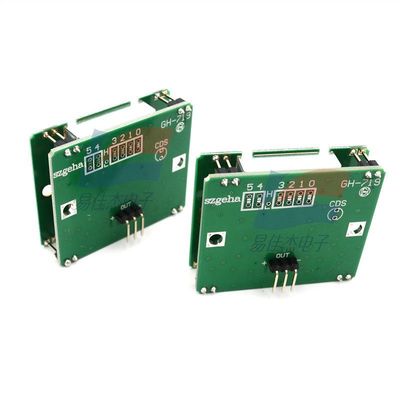

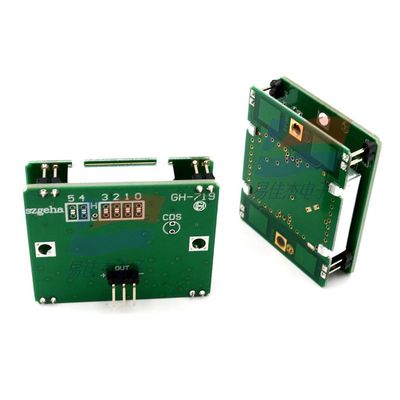

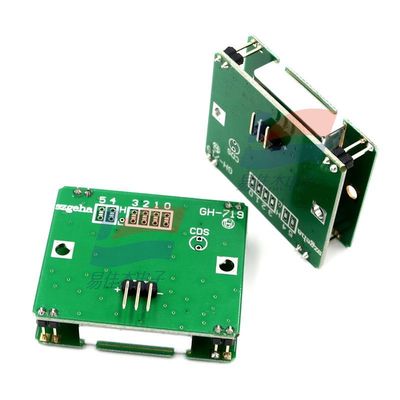

การปรับความรู้สึก 16 ระดับ: มีจุดเชื่อมต่อ 4 จุดที่มีเครื่องหมาย 0, 1, 2 และ 3 บนแผ่นวงจร

โดยการตัดสายสั้นจุดเชื่อม 4 อย่างที่แสดงไว้ข้างล่าง ความรู้สึกสามารถปรับได้ภายใน 16 ระดับ ทําให้ระยะการตรวจจับสามารถปรับจาก 0.3 เมตร เป็น 10 เมตร

2จุดเชื่อม 4 จุดตัดกัน ระยะทางที่ใกล้ที่สุดคือ 0.5 เมตร

3: จุดเชื่อมสั้นคือ 1 และไม่มีสั้นคือ 0 เมื่อทั้งหมดถูกสั้น ความรู้สึกสูงสุด การปรับดังนี้

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100.

สี่โหมดการปรับสําหรับ B: มีจุดเชื่อมสองจุดที่ระบุเป็น 4 และ 5 บนบอร์ดวงจร

1: 00 - รูปแบบการกระตุ้นที่ไม่ซ้ําซ้ํา

เมื่อพบวัตถุเคลื่อนไหวสัญญาณระดับสูง 3 วินาทีจะออก และจากนั้นกระบวนการจะหยุด หลังจากความช้า 2 วินาที การตรวจพบจะซ้ําขึ้น หากพบวัตถุเคลื่อนไหวอีกครั้งการออกสัญญาณระดับสูง 2 วินาทีและกระบวนการนี้ดําเนินต่อไปในวงจร วงจรซ้ําจนกว่าจะไม่มีวัตถุเคลื่อนที่ถูกตรวจพบ

2:01 โหมดการสัมผัสกระตุ้นที่ซ้ําได้ มีเวลาชะลอ 2 วินาที

เมื่อพบวัตถุเคลื่อนที่สัญญาณระดับสูง 2 วินาทีจะออก ระหว่างระยะเวลา 2 วินาทีนี้ โมดูลจะตรวจจับการเคลื่อนที่ของวัตถุอย่างต่อเนื่องในความถี่ 30 ครั้งต่อวินาทีหากการเคลื่อนไหวของวัตถุถูกตรวจพบอีกครั้ง, เวลาจะขยายไปอีก 2 วินาที จนกว่าไม่มีการเคลื่อนไหวของวัตถุถูกตรวจพบ

สัญญาณระดับสูงจะล่าช้า 2 วินาที แล้วหยุด

3:10 โหมดการกดซ้ําด้วยการสัมผัส มีเวลาช้า 10 วินาที

เมื่อพบวัตถุเคลื่อนที่ สัญญาณระดับสูง 10 วินาทีจะออกในช่วง 10 วินาทีนี้ โมดูลจะทํางานด้วยความถี่ 30 ครั้งต่อวินาที

ติดตามอย่างต่อเนื่อง หากตรวจพบการเคลื่อนไหวของวัตถุอีกครั้ง เวลาจะล่าช้าขึ้นอีก 10 วินาที จนกว่าจะไม่มีวัตถุเคลื่อนไหวถูกตรวจพบ

สัญญาณระดับสูงจะล่าช้า 10 วินาที แล้วหยุด

4:10 โหมดการกดซ้ําด้วยเวลาชะลอ 20 วินาที

เมื่อพบวัตถุเคลื่อนไหวสัญญาณระดับสูง 20 วินาทีจะออก ภายในช่วง 20 วินาทีนี้ โมดูลทํางานในความถี่ 30 ครั้งต่อวินาที

การตรวจจับต่อเนื่อง หากตรวจจับการเคลื่อนไหวของวัตถุอีกครั้ง เวลาจะช้าขึ้นอีก 20 วินาที จนกว่าจะไม่มีวัตถุเคลื่อนไหวถูกตรวจจับ

สัญญาณระดับสูงจะล่าช้า 20 วินาที ก่อนจะหยุด

CDS โฟโตเรซิสเตอร์:

โดยการเชื่อมต่อไฟฟ้าต่อรองแสง สามารถป้องกันการก่อให้เกิดในเวลากลางวัน หรือในสภาพแวดล้อมที่มีแสงสว่างแรง

2: เริ่มต้นการกระทําที่มีประสิทธิภาพ

เชื่อมต่อไฟฟ้าต่อรอง และมันสามารถเปิดเมื่อวัตถุเคลื่อนที่ถูกตรวจพบในความมืดหรือในสภาพแวดล้อมที่มีแสงสว่างเบาแม้ว่าแสงจะเปลี่ยนจากความมืดเป็นแสงสว่าง, สถานที่กระตุ้นและเวลาการชะลอไม่สามารถเปลี่ยนแปลงจนกว่าสัญญาณออกจะกลายเป็นระดับต่ํา.

หมายเหตุ:

หลังจากที่เลือกความรู้สึกและโหมดการก่อการร้ายแล้ว ไมโครคอนโทรลเลอร์ต้องปิดและรีเซ็ต ก่อนที่จะสามารถดําเนินหน้าที่การเลือกใหม่ได้

สาม ปริมาตรทางเทคนิคหลัก

1 ความถี่กลาง: 10.525 GHz

2 กระทบทํางาน: DC 6V ± 20V

3 กระแสสติก: 6mA 4 ระดับการออกสูง/ต่ํา: 5V/0V

5 รูปแบบแอนเทนเนีย 3 dB - azimut 80 ° 6 รูปแบบแอนเทนเนีย 3 dB - ความสูง 40 °

7. ระยะทางการนํา: 0.3 - 10 เมตร ปรับได้ภายใน 16 ระดับ

9อุณหภูมิภายใน: -30 - 70 องศาเซลเซียส

10ขนาด: 45 * 37 * 18 มิลลิเมตร

รายละเอียด:
