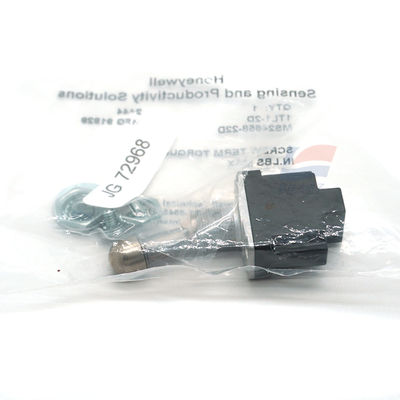

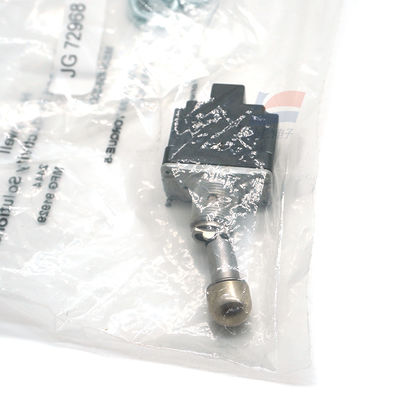

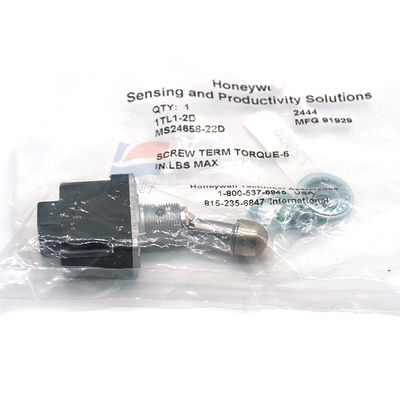

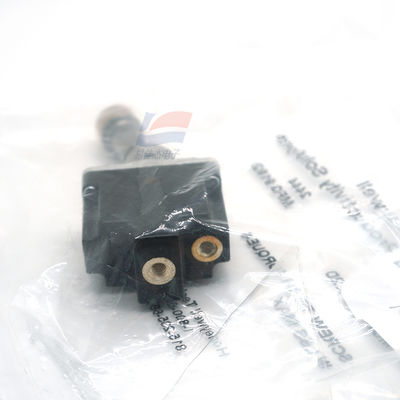

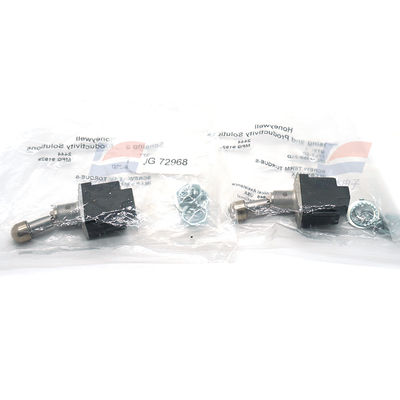

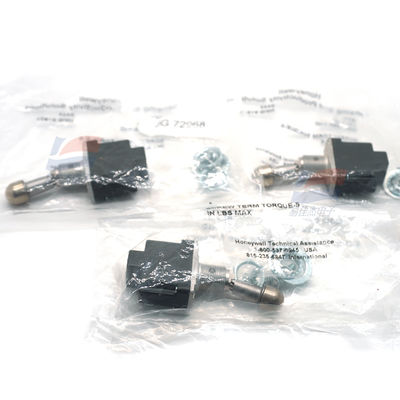

YJJ 1TL1-2D การบิดและหมุนสวิตช์ใช้เพื่อควบคุมไฟของยานพาหนะ

คำอธิบายผลิตภัณฑ์:

YJJ 1TL1-2D สวิตช์แบบบิดและหมุนใช้เพื่อควบคุมไฟของยานพาหนะ

คุณสมบัติ:

สวิตช์แบบบิดส่วนใหญ่ใช้เพื่อควบคุมการเปิด-ปิดของไฟยานพาหนะและวงจรไฟฟ้า ตัวอย่างเช่น ในรุ่น Ford Mondeo โดยการหมุนสวิตช์แบบบิดบนแผงควบคุมไฟหน้า สามารถเปิดไฟหน้าใกล้ได้ และโดยการเลื่อนสวิตช์ สามารถเปิดไฟสูงได้ นอกจากนี้ อุปกรณ์ไฟฟ้าบางชนิด (เช่น พัดลม หลอดไฟ) ยังใช้สวิตช์ชนิดลูกบิดเพื่อควบคุมการเปิด-ปิด

1. ฟังก์ชันของ L: L คือขั้วต่อสายไฟที่มีกระแสไฟเข้า เชื่อมต่อกับสายไฟที่มีกระแสไฟจากแหล่งจ่ายไฟ โดยให้กระแสไฟเข้าสำหรับวงจรสวิตช์ทั้งหมด เป็นจุดเริ่มต้นที่กระแสไฟจะไหลเข้าสู่สวิตช์ เมื่อปิดสวิตช์ กระแสไฟจะไหลเข้าสู่ขั้ว L แล้วผ่านวงจรภายในไปยังขั้วอื่นๆ

2. ฟังก์ชันของ L1: L1 คือหนึ่งในขั้วต่อสายไฟที่มีกระแสไฟออก ในสวิตช์ควบคุมเดี่ยว L1 ใช้ร่วมกับ L เมื่อปิดสวิตช์ กระแสไฟจะไหลเข้าสู่ L แล้วผ่านการเชื่อมต่อภายในไปยัง L1 โดยจ่ายไฟให้กับอุปกรณ์ไฟฟ้าที่ควบคุม ในสวิตช์ควบคุมคู่ L1 สามารถเชื่อมต่อกับขั้วต่อที่เกี่ยวข้องของสวิตช์ควบคุมคู่อีกตัวหนึ่ง เพื่อควบคุมอุปกรณ์ไฟฟ้าเดียวกันจากตำแหน่งต่างๆ

3. ฟังก์ชันของ L2: L2 ยังเป็นขั้วต่อสายไฟที่มีกระแสไฟออก ในสวิตช์ควบคุมคู่ L2 มีบทบาทสำคัญ คล้ายกับ L1 และเชื่อมต่อกับขั้วต่อที่เกี่ยวข้องของสวิตช์ควบคุมคู่อีกตัวหนึ่ง ผ่านการรวมกันของสถานะสวิตช์ที่แตกต่างกัน จะเปลี่ยนเส้นทางกระแสไฟเพื่อให้บรรลุวัตถุประสงค์ในการควบคุมอุปกรณ์ไฟฟ้า เช่น หลอดไฟในสองตำแหน่งขึ้นไป

ประเภทหน้าสัมผัส: SPST

ฟังก์ชันสวิตช์: เปิด - ปิด - ไม่มี

รูปแบบการติดตั้ง: ติดตั้งบนแผง

ประเภทขั้วต่อ: สกรู

พิกัดกระแสไฟ: 15 A

พิกัดแรงดันไฟฟ้า AC: 125 VAC

ขนาดบูช: 15/32 - 32

แอคทูเอเตอร์: Paddle

การซีลขั้วต่อ: ซีล

การเคลือบหน้าสัมผัส: นิกเกิล

ความยาวแอคทูเอเตอร์: 17.27 มม.

รูปแบบแอคทูเอเตอร์: ทรงกลมมาตรฐาน

เครื่องหมายการค้า: Honeywell

อุณหภูมิใช้งานสูงสุด: + 71 °C

อุณหภูมิใช้งานต่ำสุด: - 65 °C

ประเภทการติดตั้ง: บูช

ประเภทผลิตภัณฑ์: สวิตช์โยก 1

ประเภทย่อย: สวิตช์

น้ำหนักต่อหน่วย: 36.287 กรัม

ข้อมูลจำเพาะ:
