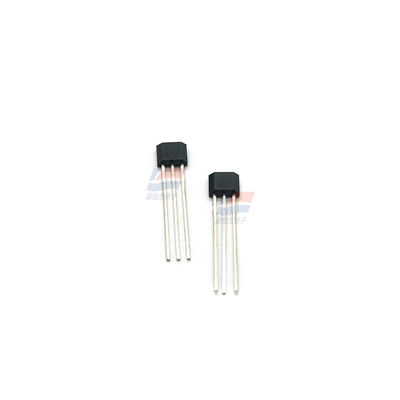

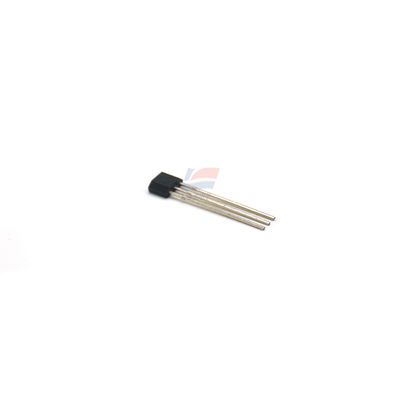

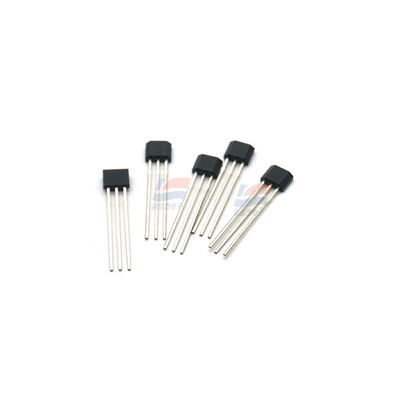

CS3040 เซ็นเซอร์อัตราผลฮอลล์

CS3040 เซ็นเซอร์อัตราผลฮอลล์

สารประกอบของผลิตภัณฑ์:

เซนเซอร์อัตราผลฮอลล์ CS3040 ประกอบด้วยตัวควบคุมความดัน, เครื่องผลิตความดันฮอลล์, เครื่องขยายความแตกต่าง, เครื่องก่อ Schmitt และระดับการออกของคอลเลคเตอร์ที่เปิด

หลักการทํางาน

การเข้าของมันคือความเข้มข้นของแม่เหล็กและผลิตคือสัญญาณความแรงดันดิจิตอล มันคือวงจรที่ทํางานด้วยแม่เหล็กที่เหมาะสําหรับการทํางานภายใต้แม่เหล็กทรงสี่เหลี่ยมหรือทรงกระบอก.

ลักษณะสินค้า:

• ระยะความแรงไฟฟ้าที่กว้าง
• ความเร็วในการเปลี่ยนที่เร็ว ไม่มีการสั่นสะเทือนทันที
• ระยะความถี่ในการทํางานที่กว้าง (DC ~ 100KHz)
• อายุการใช้งานยาว ขนาดเล็ก และติดตั้งง่าย
• สามารถเชื่อมต่อโดยตรงกับทรานซิสเตอร์และวงจรโลจิก เช่น TTL และ MOS

ปริมาตรขั้นต่ํา:

• ความดันไฟฟ้า 4.5V ~ 24V
• ความเข้มข้นของแม่เหล็ก: ไม่จํากัด
• กระแสออก: สูงสุด 10mA
• อุณหภูมิสภาพแวดล้อมการทํางาน (ประเภท I): - 40 °C ~ 125 °C
• อุณหภูมิการเก็บรักษา: - 55°C ~ 150°C

คุณสมบัติไฟฟ้า (TA = 25°C)

• ความดันระดับต่ํา: ค่าเฉพาะคือ 0.05V และค่าสูงสุดคือ 1.2V เมื่อ Vcc = 4.5V ~ 24V
• กระแสการรั่วไหลออก: ค่าธรรมดาคือ 8μA และค่าสูงสุดคือ 12μA เมื่อ Vo = Vccmax และ VCC เปิดวงจร
• กระแสไฟฟ้า: ค่าเฉพาะอย่างยิ่งคือ 0.12mA ~ 0.14mA
• เวลาการเพิ่มอัตราผลิต: ค่าเฉพาะอย่างยิ่งคือ 0.12μs เมื่อ Vcc = 12V และ RL = 480Ω
• เวลาตกของอัตราการออกเสียง: ค่าเฉพาะอย่างยิ่งคือ 0.14μs เมื่อ Vcc = 12V และ CL = 20pF
